Ponteiro Laser de Alinhamento Duplo para Cortador a Laser de CO2 de 40W (K40)

Outro

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Ponteiro Laser de Alinhamento Duplo para Cortador a Laser de CO2 de 40W (K40)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

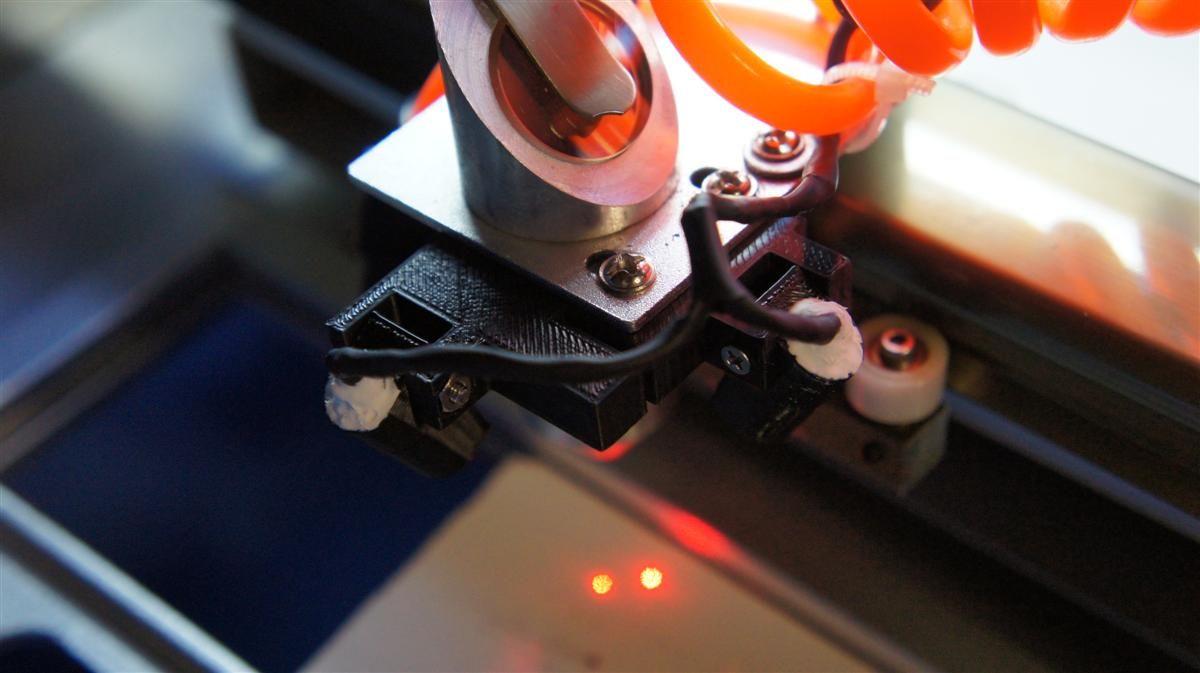

Ponteiro Laser de Alinhamento Duplo para Cortador a Laser de CO2 de 40W (K40) foi projetado para Impressora 3D. Este e um laser de alinhamento duplo para os cortadores a laser chineses. Isso usa os modulos de ponteiro laser de 6 mm realmente pequenos (e baratos), que voce pode obter por menos de US $ 1 no ebay, DX, etc. O cortador a laser que comprei ja tinha um ponteiro laser, mas apenas um unico preso ao lado da cabeca, que so aponta para o ponto de corte correto em um ponto. Algumas pessoas fizeram acessorios que usam duas linhas de laser em angulos de 90 graus uma da outra, que sempre tem a mira alinhada com o cortador... mas o maior problema que eu tinha era ter certeza de que o objeto com o qual eu estava trabalhando estava na altura correta, entao o corte/gravacao estava devidamente focado. Entao decidi usar dois modulos de pontos laser, que, quando sobrepostos, dirao que o objeto esta na distancia ideal e apontarao para o ponto que o laser cortara (eu realmente nao me importo onde o laser vai bater a menos que esteja devidamente focado). Eu projetei a peca em duas pecas, o que permite que voce deslize individualmente os ponteiros laser em todas as direcoes, para que voce possa ajustar o alinhamento perfeitamente. Os modulos de pontos laser sao ligeiramente focalizaveis, girando a ponta do modulo de latao... Eles geralmente tem um pouco de cola que voce precisa quebrar. Tentei ajustar o foco para estar quase correto, embora tambem tenha colocado apenas um pequeno orificio na ponta do suporte do laser, o que ajuda a reduzir o tamanho do ponto laser. Anexados estao os arquivos STL, bem como os arquivos de design do Sketchup. Voce pode ver este mod, bem como o resto da minha configuracao de cortador a laser CO2 @ http://www.projectvb.com/laser_cutter/ .

Baixar

O arquivo "Ponteiro Laser de Alinhamento Duplo para Cortador a Laser de CO2 de 40W (K40)" é um modelo 3D destinado a aprimorar a precisão e a usabilidade dos cortadores a laser, especificamente os modelos chineses de CO2 de 40W, conhecidos como K40.

De acordo com a descrição do autor, o modelo foi criado para melhorar um problema que encontrou com o modelo original de cortador a laser que possuía - um único ponteiro laser que apenas apontava corretamente para o ponto de corte em uma posição. Isso influencia a precisão dos cortes, especialmente quando se trata de objetos de diferentes alturas.

A solução proposta pelo autor é o uso de dois módulos de pontos laser que, quando sobrepostos, indicam a distância ideal do objeto e apontam para o local exato em que o laser cortará. Essa inovação permite que o usuário tenha mais controle sobre a precisão do corte e se preocupe menos com o posicionamento do laser.

O modelo 3D é composto por duas peças que permitem que cada ponteiro laser seja movido individualmente em todas as direções, possibilitando o ajuste perfeito do alinhamento. Além disso, os módulos de pontos laser podem ser ajustados em foco, girando a ponta do módulo de latão. Para facilitar esse recurso, um pequeno orifício é colocado na ponta do suporte do laser para ajudar a reduzir o tamanho do ponto laser.

Juntamente com a descrição, o autor fornece os arquivos STL para a impressão 3D, além dos arquivos de design do Sketchup para aqueles que desejam visualizar o modelo ou fazer customizações. O autor também fornece um link para seu site onde detalha todo o processo de modificação de seu cortador a laser.
