Ponte basculante de trem modelo

Acessórios para brinquedos e jogos

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Ponte basculante de trem modelo

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

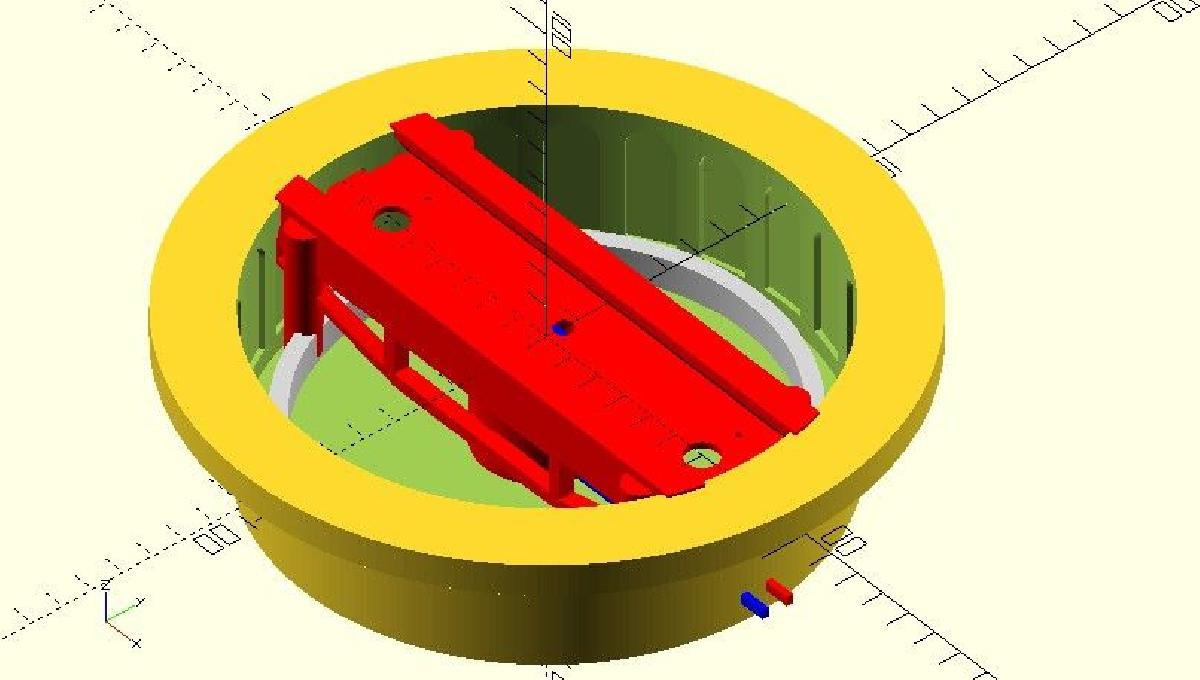

Ponte basculante de trem modelo foi projetado para Impressora 3D. Controle Arduino: StepCom.ino e um controle por PC18 de julho de 2020: adicionado StepButton.ino para controle com 3 botoes ou um botao e um interruptor momentaneo de 2 direcoes. O movimento vai para a proxima pista definida ou para quando o botao e solto.3 de junho de 2020: novas versoes em HO para facilitar o alinhamento,Novo: uma plataforma para escala N, a ser utilizada com as outras partes.Correcao: as polaridades enable() e disable() devem ser invertidas no codigo do Arduino, pois a logica de habilitar esta invertida.Aviso: Pont24d4 e d5 tem um problema, corrigirei isso o mais rapido possivel. Concluido: novos arquivos tem o sufixo -okEste e um projeto para construir uma ponte giratoria de trem em miniatura.Deve ser adaptado a diferentes escalas. Esta vinculado ao meu projeto de rotunda.Dependendo do espaco disponivel, diferentes tamanhos podem ser planejados.Usando um motor de passo de 200 passos e as engrenagens de 144 e 24 dentes, varios angulos de trilhos podem ser alcancados.25, 50, 75 e 100 passos darao respectivamente 7,5, 15, 22,5 e 30 graus entre os trilhos.Agora estou publicando as engrenagens, adaptadas a diferentes diametros de haste: 6mm, 5mm para Nema17, 4mm para motor de passo Nema8. O modulo e 1.Fixacoes Nema8 e 17 estao disponiveis.Tres partes compoem a versao "Tiny", voce e livre para ajustar seus proprios trilhos e decoracao.29 de maio de 2020Ola, agora publico uma versao experimental de um programa de controle Arduino. Funciona com o monitor serial no PC. Eu usei um Arduino Mega 2560. Voce ja pode testar apenas com o Arduino e um cabo USB. Ate agora nao testei com o controlador de passo! Divirta-se!Passo com 200 passos, sem micropassos; engrenagens de 24 e 144 dentes. As posicoes das pistas estao em 0, 30, 37,5, 90, 135, 180 e 270 graus para a demonstracao.Digite 0 quando estiver na posicao da pista 0, depois L ou R para ir para a proxima pista.A versao final (sem PC) devera funcionar com um botao de pressao para a pista 0 e um interruptor L-0-R. Manter o interruptor pode dar um movimento permanente ate voce soltar o interruptor. Outro botao poderia inverter a locomotiva (180 graus).Cada um e livre para fazer sua propria versao. E um projeto aberto.A comunicacao ocorre a 9600 bps.=== FR ===Novas versoes em HO para facilitar o alinhamento e a conexao na bancada.A versao N do tabuleiro ja tinha o alinhamento.Projeto de construcao de pontes giratorias para trem em miniatura.Deve ser adaptavel a diferentes escalas. Este projeto esta ligado ao meu projeto de rotundas.Dependendo do espaco disponivel, diferentes tamanhos podem ser definidos.Um motor de passo de 200 passos e utilizado com uma roda de 144 dentes e uma engrenagem de 24 dentes para dar angulos entre as vias de 7,5, 15, 22,5 e 30 graus com 25, 50, 75 e 100 passos.Estou publicando os arquivos STL das engrenagens, com furos de eixo de 6mm, 5mm para Nema17 e 4mm para Nema8. O modulo 1 e utilizado.Suportes para motores Nema8 e 17 sao oferecidos.A versao "Tiny" e composta por 3 pecas. Voce e livre para colocar seus trilhos e decoracao.29 de maio de 2020Ola, publicamos uma versao experimental do controle de ponte giratoria por Arduino. O controle e feito a partir do PC (o monitor serial). Eu usei um Mega 2560. Podemos testar apenas com o Arduino e um cabo USB. Por enquanto, nao anexei um controlador para motor de passo. Divirta-se!Passo de 200 passos, sem microsteps. Acionamento por engrenagem de 24 dentes em roda de 144 dentes. As vias estao fixadas em 0, 30, 37,5, 90, 135, 180 e 270 graus para a demonstracao. Digite 0 e enter quando estiver na posicao 0, depois R ou L para passar para a proxima via a direita ou a esquerda. A versao definitiva deve funcionar com um botao de pressao para 0 e um interruptor de alavanca para esquerda/direita com retorno ao meio. Assim, nao ha mais necessidade de PC. Movimento continuo se mantivermos o interruptor acionado, talvez tambem um comando de inversao para fazer um 180 graus. Mas cada um fara o que quiser; e um projeto "aberto".Comunicacao a 9600 bps.11 de junho de 2020 Novos suportes V03 para facilitar a impressao.
