Polispasto para o eixo Z da impressora BLV. Opcao barata.
Ferramentas
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Polispasto para o eixo Z da impressora BLV. Opcao barata.
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

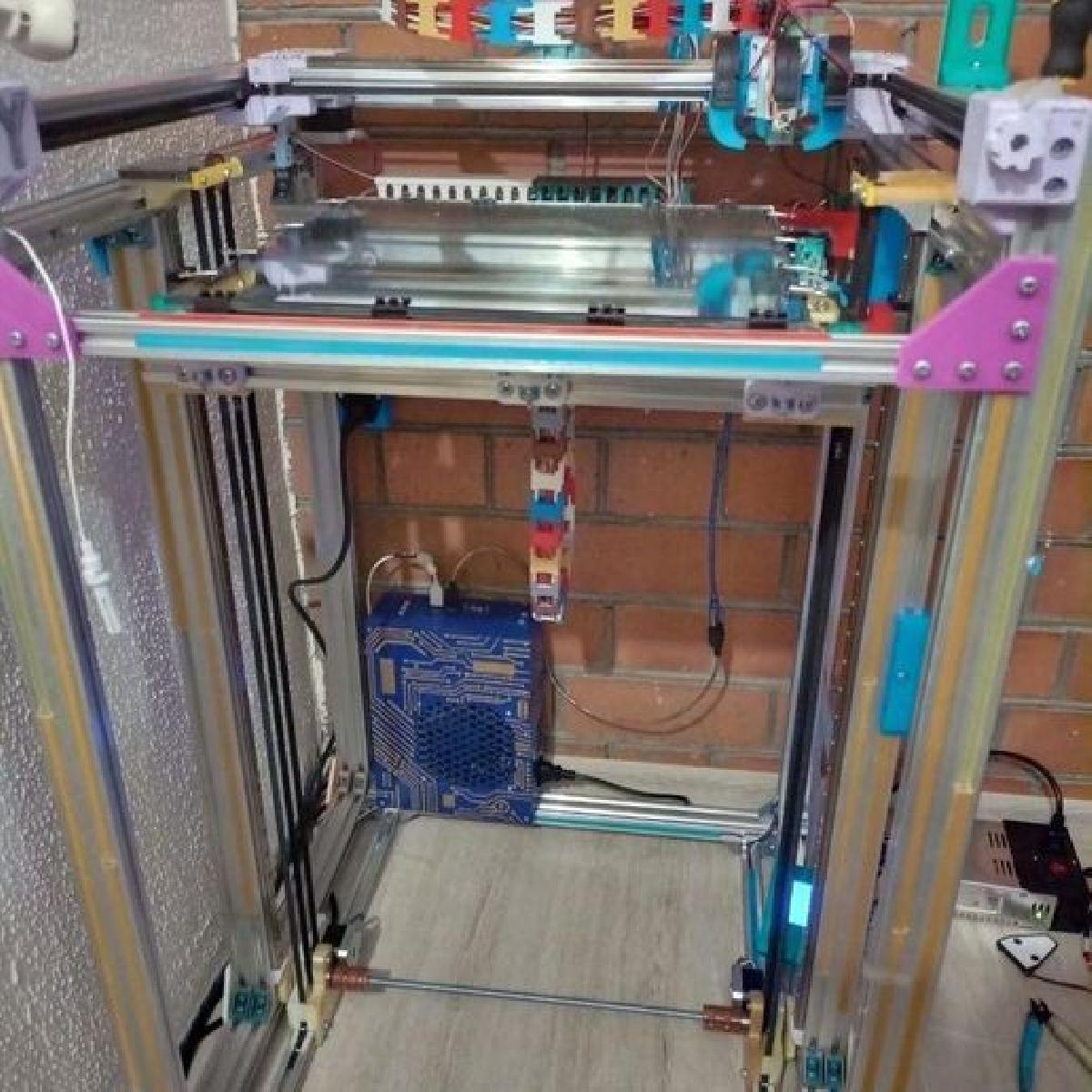

Polispasto para o eixo Z da impressora BLV. Opcao barata. foi projetado para Impressora 3D. Depois de montar a impressora usando parafusos T8 de 700 mm de comprimento, nao fiquei satisfeito com a qualidade de impressao no eixo Z. Foi decidido mudar alguma coisa. Nao ha muitos projetos de polispasto e, naturalmente, nao encontrei nenhum para BLV. Apos estudar o que estava disponivel, comecei a modelar o meu proprio. O problema e que a maioria dos projetos eram para mesas de console, mas nossa mesa e sustentada por dois trilhos, um de cada lado. Inicialmente, o projeto foi implementado em um polispasto de sete cordas, mas um defeito desagradavel foi revelado devido as caracteristicas de montagem da mesa. Livrei-me dele reduzindo o numero de cordas para tres. Esta versao e mais barata em termos de compra de produtos do Aliexpress, mas voce tera que se dedicar a impressao da engrenagem do redutor. A relacao de reducao e de 5,2 para 1. E os lados sao sincronizados usando a barra roscada M8 que se conecta aos parafusos M8 usando acoplamentos rigidos de 8x8 mm. Foram usados rolamentos 608zz ABEC-9. Eles sao maiores, mais confiaveis e, o mais importante, mais baratos que 623zz. Este projeto nao esta concluido devido a falta de um suporte superior para a versao de tres cordas. Eu apenas peguei o suporte de sete cordas e cortei uma parte dele. Parametros de impressao recomendados: numero de perimetros 2-4 (eu fiz a impressao com dois perimetros) O suporte superior deve ser impresso com 90-100% de preenchimento. Todo o resto pode ser impresso a partir de 30% Lista de compras necessarias: Parafusos M8*65 mm 2 pcs - pode ser e ate melhor mais longos, sera mais conveniente fixar os acoplamentos para sincronizacao. O comprimento da barra roscada M8 depende da distancia entre os parafusos, mas 50 cm - 1 m e suficiente com certeza 5 m de correia GT-2 - suficiente apenas, na foto abaixo voce pode ve-la. 12 pcs de rolamentos 608zz - se voce remover um na parte inferior que serve para a paralelidade das correias, entao 10 pcs serao suficientes. parafusos: M4-55 2 pcs M3-20 2 pcs M3-30 10 pcs M4-10 8 pcs Acoplamento de eixo D14L25, acoplamento de aluminio com furo de 8x8 mm 2 pcs Como tudo descrito, se voce puder pensar em algo que adicione. Se voce tiver alguma duvida, entre em contato com @B_morge. ________________________________________________________________________ Apos a montagem da impressora usando parafusos T8 de 700 mm de comprimento, nao fiquei satisfeito com a qualidade de impressao no eixo Z. Foi decidido mudar algo. Existem poucos projetos de polispasto e, naturalmente, nao encontrei nenhum para BLV. Depois de estudar o que havia disponivel, comecei a modelar o meu proprio. A dificuldade estava no fato de que a maioria dos projetos era para mesas de console, enquanto a nossa mesa fica apoiada em dois trilhos de cada lado. Inicialmente, o projeto foi realizado em um polispasto de sete cordas, mas um defeito desagradavel foi revelado devido as caracteristicas de montagem da mesa. Consegui livrar-me dele reduzindo o numero de cordas para tres. Esta versao e mais barata em termos de compra de produtos do Aliexpress, mas voce tera que se empenhar na impressao das engrenagens do redutor. O coeficiente de reducao e de 5,2 para 1. E a sincronizacao dos lados e realizada com ajuda de uma barra roscada M8 que se conecta aos parafusos M8 atraves de acoplamentos rigidos de 8x8 mm. Foram utilizados rolamentos 608zz ABEC-9. Eles sao maiores, mais confiaveis e, o mais importante, mais baratos que 623zz. Este projeto nao esta concluido devido a falta de um suporte superior para a versao de tres cordas. Eu simplesmente peguei o suporte de sete cordas e cortei uma parte dele. Parametros de impressao recomendados: Quantidade de perimetros 2-4 (eu imprimi com dois perimetros) O suporte superior deve ser impresso com 90-100% de preenchimento. Tudo o mais pode ser impresso a partir de 30% Lista de compras necessarias: Parafusos M8*65 mm 2 pcs - pode ser e ate melhor mais longos, sera mais conveniente fixar os acoplamentos para sincronizacao. O comprimento da barra roscada M8 depende da distancia entre os parafusos, mas 50 cm - 1 m e suficiente com certeza 5 m de correia GT-2 - chega bem justinho, pode ser visto na foto abaixo. 12 pcs de rolamentos 608zz - se voce remover um na parte inferior que serve para a paralelidade das correias, entao 10 pcs serao suficientes. parafusos: M4-55 2 pcs M3-20 2 pcs M3-30 10 pcs M4-10 8 pcs Acoplamento de eixo D14L25, acoplamento de aluminio com furo de 8x8 mm 2 pcs Atualizacao 08.11.20: *Melhorado o suporte para o trilho (Mounting_to_the_rail_3_strings_2.0) *Adicionados suportes superiores para 3 cordas (right_top_mount_3_strings, left_top_mount_3_strings) *Adicionado tampa para o suporte superior para 3 cordas (cover_of_the_upper_mount_3_strings) pode ser espelhado. *Adicionados suportes para motores para redutores de correia chineses, como este https://aliexpress.ru/item/32981794700.html podem ser encontrados no link: https://www.thingiverse.com/thing:4647513 *Adicionado redutor impresso (esqueci de carregar os arquivos) Como nao haviam arquivos de origem do redutor, tive que converter manualmente para um corpo solido. A fusao conseguiu lidar com a grande engrenagem, mas nao com a pequena. As dimensoes originais do redutor nao se adequavam, as engrenagens nao se encaixavam. Tive que escalonar. Na grande engrenagem, todos os furos correspondem ao necessario, mas na pequena vou ter que me esforcar um pouco. Se simplesmente imprimir a pequena engrenagem, o furo interno sera maior que 5 mm. Para compensar isso, existe um encaixe (Inserting_in_small_gear) que deve ser posicionado dentro da pequena engrenagem durante o fatiamento, como demonstrado nas fotos. Apos a impressao, voce deve furar furos de 3 mm com uma broca para a fixacao ao eixo do motor. Parece que descrevi tudo, se lembrar de algo mais, acrescentarei. Para duvidas, entre em contato pelo Telegram @B_morge.
