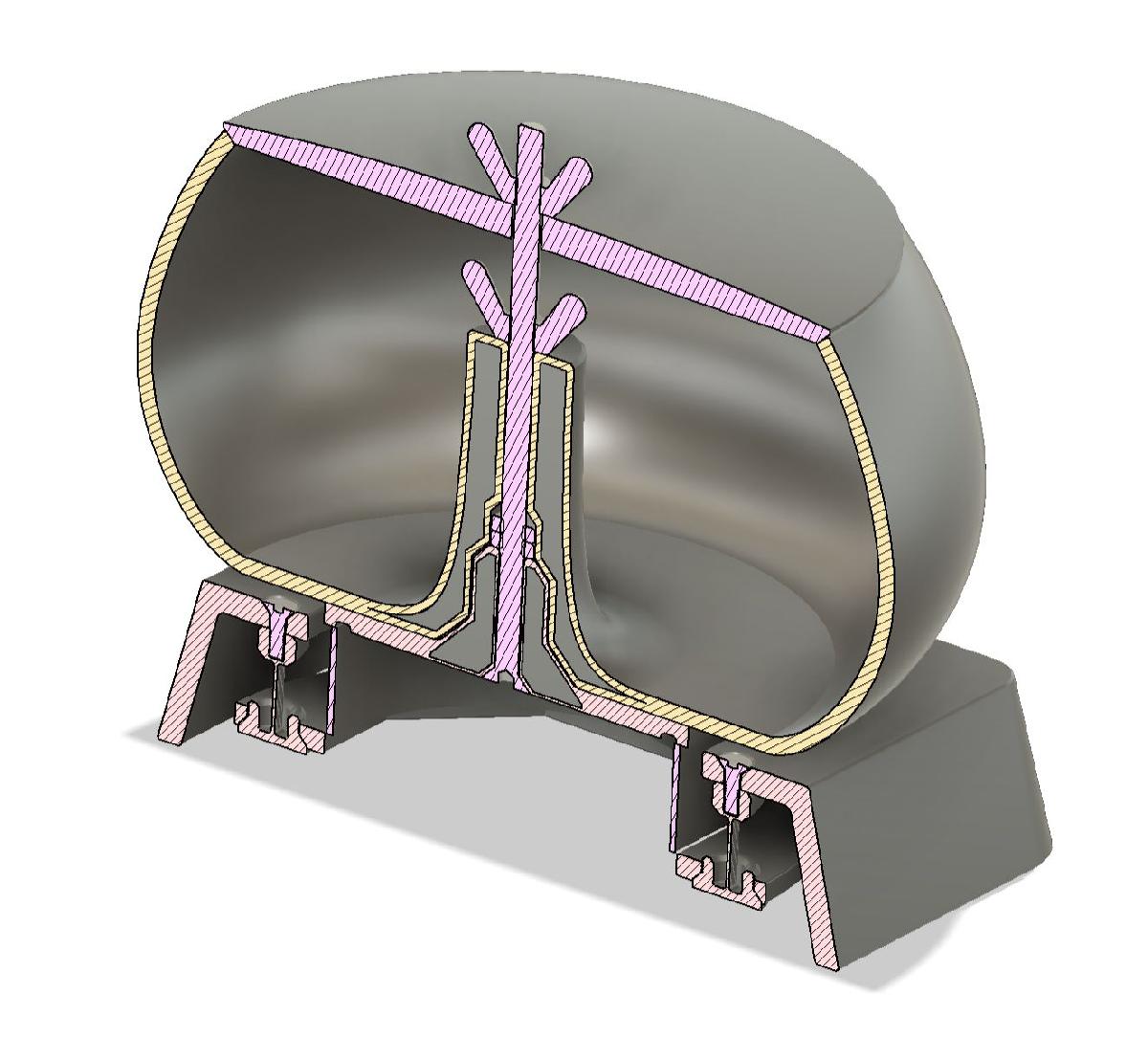

Sobre o objeto 3D Polidor de tambor

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Polidor de tambor foi projetado para Impressora 3D. Polidor de Barril2022/12/18 Rev.00kennel.orgPecas MoldadasQtd Material Preenchimento% SuporteBase do Polidor 1 PLA 3D Fila 15 N/APod de Polimento 1 PLA 3D Fila 15 SimTampa 1 PLA 15 N/AMesa Superior 1 PLA 50 N/AMesa Inferior 1 PLA 15 N/APe de Base 4 TPU 100 N/AAmortecedor de Inclinacao 4 TPU 100 SimParafusosQtd Preco(JPY)CSHCS-SUS-M6-130 1CHN1-ST-M6 2SKNTR6 2SHFBS4-12 12SLBNR4 8WS4-P 8https://jp.misumi-ec.com/Pecas EletricasVentilador : Ventilador DC quadrado 12V 92mm(450JPY)https://akizukidenshi.com/catalog/g/gP-14359/Coloque a porca M6 e o parafuso x 2 na aleta como massa de desequilibrio.Controlador PWM : Controlador PWM DCM 5V-35V(699JPY)https://www.amazon.co.jp/gp/product/B0956JZGYKAdaptador AC : 12V 1A(770JPY)https://akizukidenshi.com/catalog/g/gM-11994/Conector de Alimentacao DC : Padrao 2.1mm(120JPY)https://akizukidenshi.com/catalog/g/gC-06569/

Baixar

## Polidor de Barril: Um Modelo Inovador para Impressão 3D

A impressão 3D tem revolucionado a forma como produzimos, criamos e projetamos objetos em diversas áreas, desde a indústria até o hobismo. Um exemplo interessante é o "Polidor de Barril", um equipamento que se destaca pela sua utilidade e pela complexidade de seus componentes, os quais podem ser fabricados com impressoras 3D usando materiais como PLA e TPU. Este artigo examinará este modelo em detalhes, discutindo suas partes, funcionalidades e o que o torna uma adição valiosa para quem busca aprimorar suas capacidades de polimento.

### Descrição Geral do Modelo

O arquivo do modelo 3D, denominado "Polidor de Barril", foi criado em 18 de dezembro de 2022 e apresenta vários componentes moldados. É uma ferramenta projetada para facilitar o polimento de superfícies, muito utilizada em oficinas, bem como em projetos pessoais de restauração ou aprimoramento de superfícies. A peça possui diversas partes que trabalham de forma sincronizada para cumprir sua função.

### Componentes do Polidor de Barril

O polidor é constituído por diferentes partes, que podem ser divididas em componentes moldados e peças elétricas, conforme descrito no arquivo.

**Componentes Moldados**

Os componentes moldados são as peças que poderão ser produzidas através de impressão 3D, cada uma desempenhando uma função específica no polidor. Aqui está a lista de partes e suas especificações:

1. **Base do Polidor (1 unidade, 15% preenchimento, PLA)**: A base fornece estabilidade ao equipamento, suportando outras partes e absorvendo impactos potenciais durante a operação. Com um preenchimento de 15%, a peça é leve, mas suficientemente robusta para a função que desempenha.

2. **Capsula de Polimento (1 unidade, 15% preenchimento, PLA)**: Esta cápsula é a parte que entra em contato direto com a superfície a ser polida. O uso de PLA aqui é apropriado, uma vez que oferece um bom equilíbrio entre durabilidade e leveza.

3. **Tampa (1 unidade, 15% preenchimento, PLA)**: A tampa cobre a cápsula de polimento e, assim, protege os componentes internos do equipamento, além de proporcionar um aspecto estético mais finalizado.

4. **Mesa Superior (1 unidade, 50% preenchimento, PLA)**: A mesa superior serve como um suporte robusto que liga diversas partes do polidor. O preenchimento de 50% indica que a peça deve ser mais densa, já que suportará cargas mais pesadas.

5. **Mesa Inferior (1 unidade, 15% preenchimento, PLA)**: Similar à mesa superior, mas com características que possibilitam a conexão com a base e outros componentes.

6. **Pé da Base (4 unidades, 100% preenchimento, TPU)**: Esses pés proporcionam aderência e estabilidade ao polidor, sendo fabricados em TPU para garantir maior resistência ao desgaste e ao impacto.

7. **Amortecedor Inclinável (4 unidades, 100% preenchimento, TPU)**: Os amortecedores são essenciais para a absorção de vibrações e estabilização do polidor durante o uso, diminuindo a chance de danos.

**Peças Elétricas**

As partes elétricas envolvem componentes eletrônicos que são cruciais para o funcionamento do polidor. Os componentes recomendados são:

1. **Ventilador (12V DC, 92mm)**: O ventilador é fundamental para a dissipação de calor, garantindo que o equipamento não superaqueça durante o uso. O preço sugerido é de 450 JPY.

2. **Controlador PWM (DCM, 5V-35V)**: O controlador PWM permite ajustar a velocidade do motor e, consequentemente, a intensidade do polimento. O preço recomendado para este componente é de 699 JPY.

3. **Adaptador AC (12V, 1A)**: Este adaptador é necessário para converter a corrente alternada em corrente contínua, compatível com os requisitos do ventilador e do controlador. O preço aproximado é de 770 JPY.

4. **Conector de Alimentação CC (2.1mm)**: Um componente simples, mas essencial, para garantir a conexão apropriada entre o adaptador e o polidor, com preço em torno de 120 JPY.

### Montagem do Polidor de Barril

A montagem do polidor exige atenção a detalhes e o uso correto das ferramentas. Ao se preparar para a impressão em 3D, é essencial preparar adequadamente o arquivo, ajustando o preenchimento e a orientação da peça conforme suas especificações. O uso de PLA é indicado para partes que não sofrerão grandes pressões ou atritos, enquanto o TPU deve ser utilizado onde resistência e elasticidade são necessárias.

Após a impressão, as partes devem ser organizadas em uma bancada limpa. Comece pela montagem da base e fixe os pés. Em seguida, instale a mesa inferior e a mesa superior. Utilize parafusos de inox recomendados (CSHCS-SUS-M6-130 e outros) para assegurar que tudo fique bem apertado.

As partes elétricas, como o ventilador e o controlador, devem ser conectadas com cuidado para evitar danos. O ventilador deve ser montado de forma a expelir o ar quente, enquanto o controlador deve ser colocado em um local com boa ventilação. Dê atenção ao cables e garanta que eles não interfiram na operação das partes móveis do polidor.

### Considerações Finais

O modelo do "Polidor de Barril" representa não só uma ferramenta útil para polimento e acabamento de superfícies, mas também um excelente projeto para aqueles que estão aprendendo sobre impressão 3D e montagem de dispositivos elétricos. A combinação de peças impressas em 3D com componentes elétricos oferece uma oportunidade de aplicar teoria na prática, resultando em um produto que pode ser utilizado e aperfeiçoado ao longo do tempo.

Além disso, a versatilidade do design permite que os usuários façam melhorias, como reforçar áreas, adicionar novos recursos ou até mesmo modificar a aparência. O uso de materiais diferentes pode afetar diretamente o desempenho do polidor, possibilitando experimentações e aprendizado contínuo.

Por meio deste projeto, é possível não apenas desenvolver habilidades técnicas, mas também compreender melhor os princípios da engenharia e do design. Portanto, o "Polidor de Barril" não é apenas um modelo para impressão, mas uma porta de entrada para um mundo de possibilidades criativas e educativas na impressão 3D.
