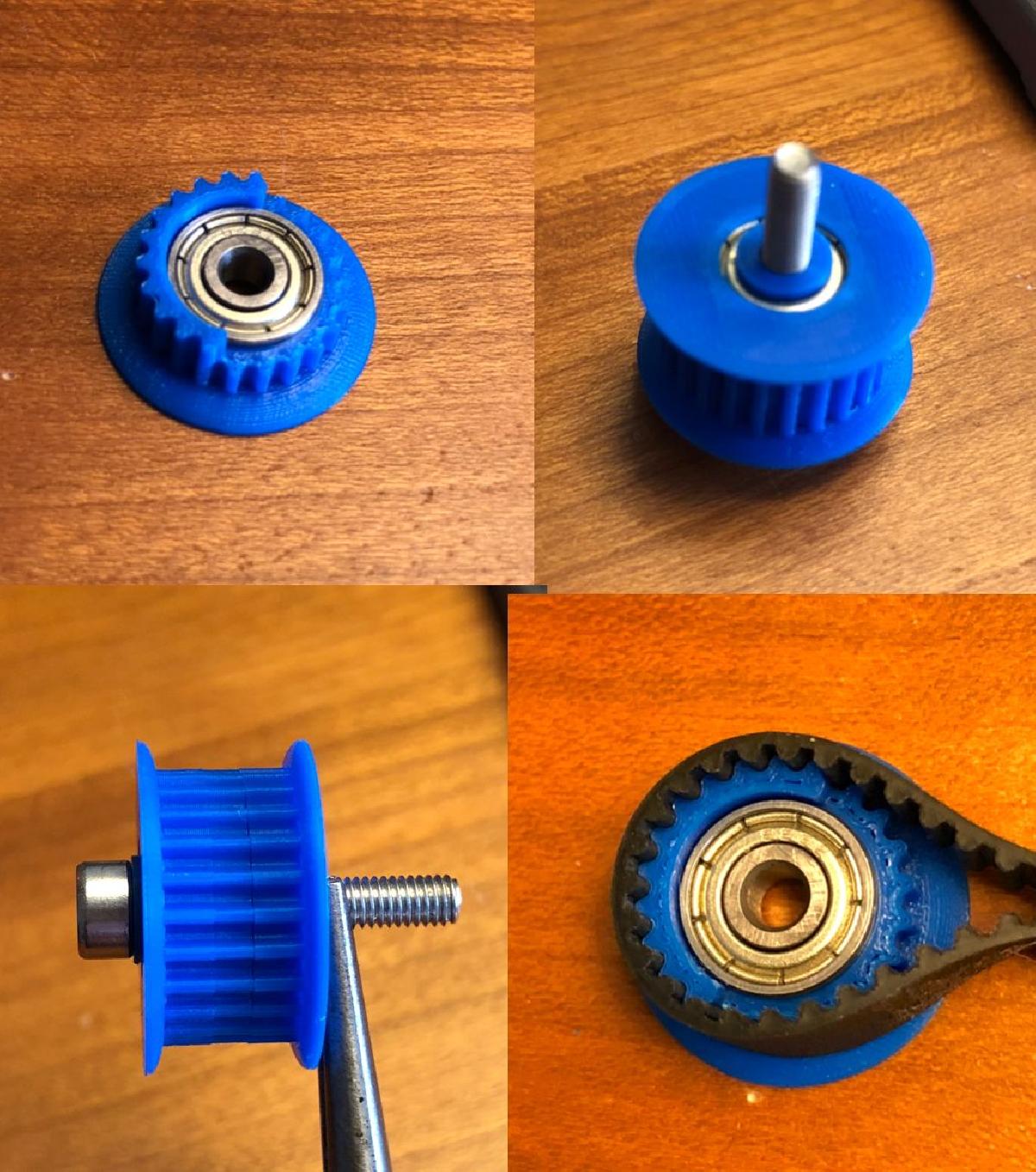

Polia tensora para correia GT2 com flange ComfortFit

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Polia tensora para correia GT2 com flange ComfortFit

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Polia tensora para correia GT2 com flange ComfortFit foi projetado para Impressora 3D. minhas polias estao desgastadas e rangendo. O culpado e a polia tensora. No espirito do RepRap, por que comprar se posso projetar e imprimir uma nova. Beneficios: Denteado -> mais suave na correia para melhorar a longevidade e entrada/saida mais suave Flange ComfortFit -> perfil suave e mais gentil nas bordas da correia e elimina rangidos Rolamento de esferas duplo -> mais estavel, menos balanco e mais suave Isso e projetado para especificacao exata do perfil da correia GT2. Se voce tiver problemas de ajuste, sua correia pode nao estar dentro das especificacoes, como linha de dente ou passo. Voce precisara de dois rolamentos 623 por polia, como: Inclui dois tamanhos de polia, uma 22T e 24T. 22T e mais padrao, mas 24T imprime um pouco mais limpo com o diametro maior. Para esclarecer algumas confusoes, o diametro efetivo da polia 22T e o mesmo que a polia lisa que vem de fabrica na Prusa. Isso ocorre porque os dentes da correia se encaixam nos dentes da polia, entao o diametro do passo da correia resulta quase identico. As dimensoes externas sao 9mm (9.4 com arruelas) x 18mm de diametro. A flange tem 1mm, entao o caminho da correia e de 7mm. GT2 e 6mm +/- 0.2mm tipico. Impressao: Voce realmente deve usar um bico de 0.25mm ou similar. Pode funcionar com bico de 0.4, mas provavelmente nao sera tao preciso. Acho impressionante fabricar algo a esse nivel de precisao em casa. Aproveite. Atualizacao: Adicionei uma versao que deve imprimir bem com um bico padrao de 0.4. Tambem e necessario imprimir com altura de camada de 0.05 para obter a flange ComfortFit suave. Inclui gcode que e de camada dupla, 0.05 para a flange e 0.1 para o restante. Recomendo PLA 3D Fila. Observe que a arruela imprime no meio, entao nao jogue fora. Se estiver usando Slic3r, recomendo estas configuracoes (ja no gcode fornecido): 0% de preenchimento, limitar a velocidade a 20 mm/s para bico de 0.25, 4 perimetros, desativar garantir espessura da parede vertical. Voce pode usar dividir para separar a arruela e pode escala-la na direcao Z se quiser um ajuste mais apertado. A montagem e simples: Imprima duas, pressione um rolamento 623 de cada lado, una, adicione arruelas e instale. Veja a foto. Inserir horizontalmente ajuda a manter as arruelas no lugar enquanto voce desliza. As arruelas devem impedir que voce aperte demais, mas certifique-se de que gire livremente. Inclui um gcode test_moves que voce pode executar que move seus eixos X e Y em um quadrado, X, circulo, rapido e devagar por toda a extensao (cama Prusa) para ver se tudo esta se comportando bem. Facil de modificar o arquivo se voce quiser mudar. Mais pecas veja linha de upgrades Taurus para melhor desempenho. Tenho muitas pecas para MK3. Gosto de todas, mas aqui esta o que recomendo para apertar as coisas e melhorar a confiabilidade e a qualidade de impressao. Isso e baseado na minha propria experiencia usando essas pecas e de outros usando as mesmas ou similares upgrades. YMMV. montagens Z - corrigir alinhamento, mais robusto fim de curso Y - corrigir deslocamento de camada, confiabilidade a longo prazo pes duros - reduzir vibracoes polia estavel - estabilizar correia, longevidade corredor - aliviar quadro, pobre homem reverse-bowden

Baixar
