Sobre o objeto 3D Plugue de preenchimento de grommet para fascia de bancada de mesa

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

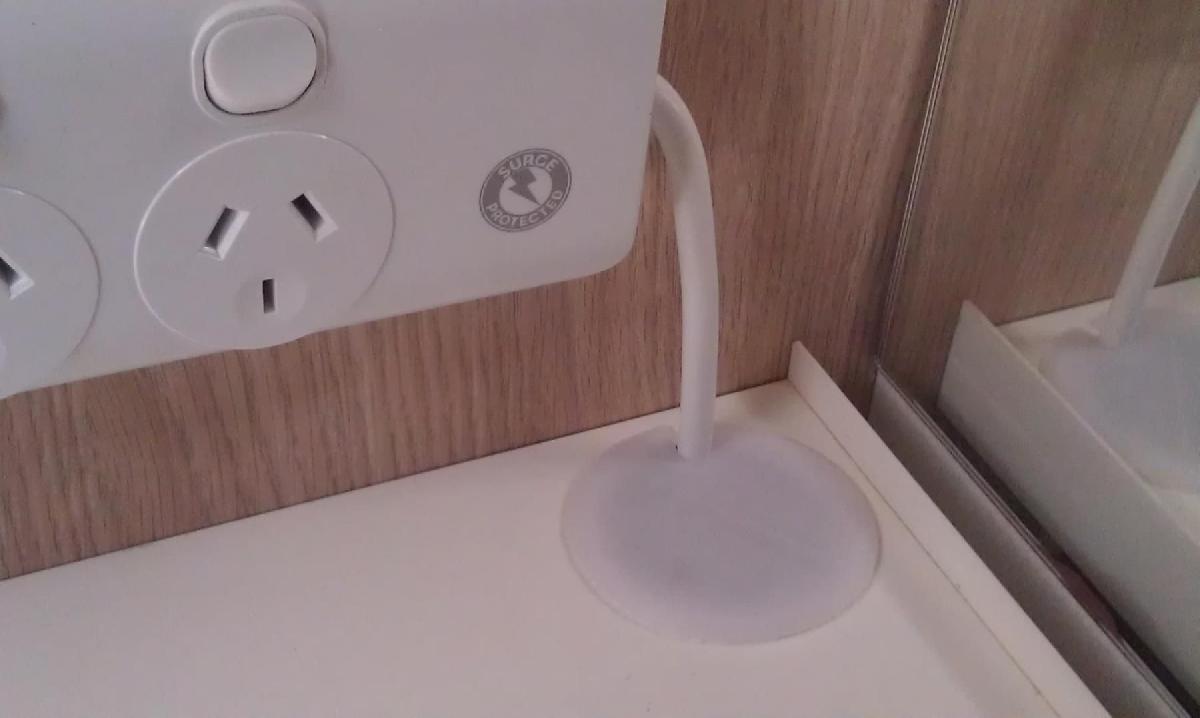

Plugue de preenchimento de grommet para fascia de bancada de mesa foi projetado para Impressora 3D. Instalei uma placa de energia na rede eletrica de uma caravana e tive que cortar um buraco na bancada do vestibulo.A maior broca de corte para buracos (furadeira eletrica) que eu tinha era de 50 mm e foi apenas suficiente para o plugue de energia passar, entao eu precisava de um plugue de preenchimento que nao dependesse de se encaixar em um anel.Esse design se encaixa diretamente no buraco do painel ou mesa e fornece suporte contra o cabo, em vez de ter uma borda afiada de um disco pressionando sobre ele.O script e totalmente personalizavel para tamanhos e profundidades de buracos, assim como quatro estilos de corpo de plugue e tres opcoes de borda flanged.Para os meus buracos de 50 mm de diametro, encontrei um tamanho impresso de 49 mm que se encaixou perfeitamente, com profundidade de 10 mm e um slot de cabo de 7 mm de diametro. Isso tambem se encaixou em um buraco cortado de fabrica nos armarios da minha caravana.Para uma placa de preenchimento de mesa, use a opcao PLA 3D FilaNO SUPERIOR para ter uma superficie lisa.Para lugares onde e mais dificil alcancar (como a parte de tras do interior de um gabinete - veja as fotos), use o estilo AGARRAR COM DEDOS.Imprimi uma com um topo plano para a mesa e o resto com ganchos para divisorias internas de gabinete.As opcoes descritas abaixo estao mostradas nos diagramas anotados.Essas sao:CABOS Quantos recortes para cabos eletricos ou outros, o padrao e para um unico cabo. Defina como 0 para um plugue de vedacao.DIA_CABO O diametro do cabo. Para minha placa de energia, 7 mm foi um ajuste otimo para a minha aplicacao.DIA_BURACO O diametro do buraco na sua mesa, bancada ou tampo.PROFUNDIDADE_BURACO Quao fundo voce quer que o plugue va. 10 mm foi adequado. (Isso nao inclui a espessura da placa superior)BORDA Largura da flange ao redor do topo do plugue (adicionada ao raio). 5 mm estava bom.ESPESSURA_PAREDE Espessura da parede lateral. 2 mm foi bom para mim.ESPESSURA_PLA 3D FilaCA A placa da flange superior. O padrao e o mesmo que a espessura da parede.BORDA_PLACA O estilo da borda da placa da flange: quadrada, arredondada ou chanfrada. Para uma placa fina, nao importa muito.EMBUTIDO O estilo PLANO SUPERIOR e para uma superficie lisa adequada para uma mesa.O estilo INFERIOR tem uma borda flangada na parte superior e piso preenchido.O estilo AGARRAR COM DEDOS e o mesmo que o estilo inferior, mas com uma barra de pegada para os dedos atravessando o plugue (como um plugue de pia).O estilo NENHUM nao tem superficie envolvente, apenas um anel de espessura de parede e flange, para circulacao de ar.LARGURA_AGARRAR_COM_DEDOS Quao larga voce quer que a barra de pegada seja. (Apenas aplicavel ao estilo AGARRAR COM DEDOS)RECESSO_INFERIOR_AGARRAR_COM_DEDOS Recorte inferior da barra de pegada. Ao imprimir com 100% de preenchimento, evita que um bloco solido seja feito.FENDAS_FLEX Fendas verticais atraves da periferia da parede para dar alguma flexibilidade. Isso e omitido para os estilos inferior e de pegada.RANHO_FLEX Uma reducao adicional do diametro onde os dedos da fenda de flexao se juntam a flange.LACO_DE_AMARRACAO Adicione um meio de amarrar um cordao ao plugue.Eu imprimi o meu com PETG XT 3D Fila branco. Isso e bom, mas eu acho que o ABS branco teria sido mais opaco. Mas estou feliz com os resultados.Este script e os modelos que ele gera estao colocados em Dominio Publico.Nao garanto este programa nem os modelos que ele gera como adequados para qualquer proposito, use inteiramente por sua conta e risco.Existem bugs e limitacoes nas geometrias geradas (sinta-se a vontade para corrigi-los), mas para muitas situacoes deve funcionar bem.Por cortesia, por favor, deixe meu nome como autor do programa.Obrigado, e espero que voce o ache util.
