Plugue Curvado para Tras Ventilador de Ventilacao de Exaustao Impulsor Roda de Ventilador Helice de Airrotor NAO E NECESSARIO ESTOJO DE ROLAGEM

parts

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Plugue Curvado para Tras Ventilador de Ventilacao de Exaustao Impulsor Roda de Ventilador Helice de Airrotor NAO E NECESSARIO ESTOJO DE ROLAGEM

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

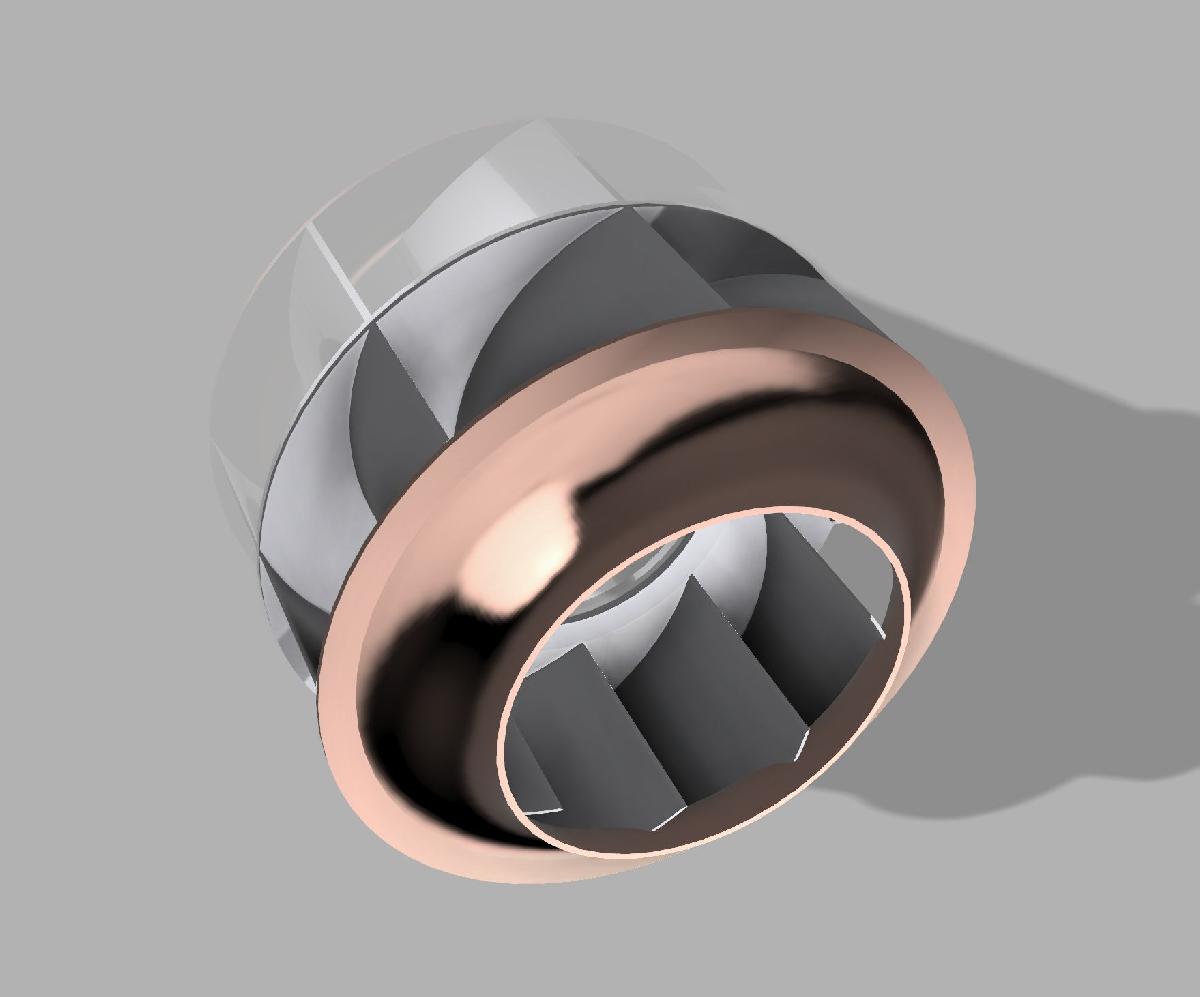

Plugue Curvado para Tras Ventilador de Ventilacao de Exaustao Impulsor Roda de Ventilador Helice de Airrotor NAO E NECESSARIO ESTOJO DE ROLAGEM foi projetado para Impressora 3D. Ola a todos, eu projetei um impulsor curvado para tras de 200 mm porque nao consegui encontrar um aqui em lugar nenhum! VIDEO DO MEU PROTOTIPO IMPRESSO RODANDO<a rel="ugc nofollow" href="https://www.youtube.com/watch?v=KhTisIjnOTw&feature=youtu.be">https://www.youtube.com/watch?v=KhTisIjnOTw&feature=youtu.beEste design e semelhante ao impulsor motorizado EBM Papst, no entanto, este < $ 5 para imprimir, vs $ 200 + para aquele! Este tipo de ventilador tambem e conhecido como Plug Fan. Apenas um anel de entrada e necessario; NENHUM estojo de rolagem e necessario para obter um bom fluxo de ar. A camara em que o ventilador esta dentro sera pressurizada e entrara pelo meio. Voce nao precisa de um anel de entrada adequado para este, basta usar uma folha plana de algo com um orificio a menos de 4 cm de distancia da frente do anel superior do ventilador. Eu testei dentro de uma caixa de papelao. O sentido de rotacao e CCW voltado para a entrada frontal. Isso e para permitir que ele seja alimentado com motor de ventilador DC sem escova (voce vai queima-lo se a carga for muito alta) Estou usando o motor DC do carro de uma impressora para aciona-lo. Usando cerca de 15V DC, ele gira a uma velocidade bastante lenta, mas move uma tonelada de ar para o ruido que produz. Aumentar a tensao CC para 28V permite que ele gire muito mais rapido e sugue um grande volume de ar silenciosamente. No entanto, isso pode queimar o motor se funcionar assim por muito tempo.Eu forneci o suporte para permitir que voce o prenda ao eixo do motor. Voce tem que fazer o furo sozinho. Se voce quiser ter um design de parte intermediaria diferente, por favor me avise e eu enviarei o arquivo autocad para voce editar? Usei alguns parafusos pequenos para aparafusa-lo.O EQUILIBRIO E MUITO IMPORTANTE; se alguem encontrar uma boa maneira, por favor, compartilhe. Fiz isso por tentativa e erro com fita adesiva e tornei permanente medindo o mesmo peso de resina epoxi.Cole o anel de entrada firmemente na parte inferior usando epoxi. Se voce nao fizer isso, as palhetas tremerao e farao barulho.Por favor, tenha cuidado com este ventilador. Mesmo que nao exija um involucro, a instalacao em uma situacao fechada e altamente recomendada por razoes de seguranca. A inercia rotacional e as bordas afiadas da lamina sao perigosas quando esta funcionando, e e aconselhavel nao ligar o ventilador muito rapido e inspecionar o rotor quanto a danos antes de iniciar. Nao sou responsavel por qualquer problema causado pela sua aplicacao deste arquivo.

Baixar

O "Plugue Curvado para Trás" é um modelo 3D projetado especificamente para ser impresso em impressoras 3D, direcionado a usuários que necessitam de um impulsor de ventilador de 200 mm para sistemas de ventilação e exaustão. Este design inovador foi criado pelo autor devido à dificuldade em encontrar um impulsor similar no mercado, especialmente com um custo tão acessível — menos de $5 para a impressão, em contraste com o preço superior a $200 do modelo comercializado pela EBM Papst.

### Características do Modelo:
- **Tipo de Ventilador**: Este modelo é classificado como um 'Plug Fan', que é eficiente em termos de ingestão de ar, pois não requer um estojo de rolamento para manter um bom fluxo de ar.
- **Instalação**: O ventilador deve ser montado em uma câmara que será pressurizada. Uma simples entrada de ar pode ser feita com uma folha plana, sem a necessidade de um anel de entrada complexo.
- **Rotação**: O modelo foi projetado para funcionar com um motor de ventilador sem escova DC e gira no sentido anti-horário (CCW) voltado para a entrada.

### Funcionamento:
- O autor recomenda o uso de um motor DC, como o de uma impressora, alimentado a 15V DC, que, embora gire lentamente, é capaz de mover uma quantidade significativa de ar. Aumentar a tensão para 28V DC permite que o ventilador opere em uma velocidade muito mais alta, mas há risco de danificar o motor se operado continuamente a essa voltagem.

### Montagem e Segurança:
- O autor fornece um suporte para fixar ao eixo do motor, mas é necessário que o usuário faça o furo para a instalação. É fundamental que o equilíbrio do ventilador seja garantido para evitar vibrações excessivas. O anel de entrada deve ser colado firmemente com epóxi para estabilizar as lâminas do ventilador.
- Apesar de não exigir um invólucro, é altamente recomendado que a instalação seja feita de forma segura, em um ambiente fechado, para minimizar riscos de acidentes devido à inércia rotacional e bordas afiadas das lâminas do ventilador.

### Aviso:
O autor destaca a importância de inspeções regulares e cuidados com a segurança ao operar o ventilador. Qualquer dano ao rotor deve ser verificado antes de ligá-lo. A responsabilidade pelo uso do arquivo e pela segurança do projeto é inteiramente do usuário.

### Conclusão:
Esse modelo 3D apresenta uma solução econômica e prática para quem precisa de um impulsor para ventilação. Com um projeto bem elaborado e dicas de montagem, ele se torna uma excelente alternativa para hobbyistas e profissionais que buscam personalizar seu sistema de ventilação com impressão 3D. Além disso, a comunidade é incentivada a colaborar e compartilhar experiências sobre equilíbrio e segurança, promovendo um ambiente de aprendizagem e troca de conhecimentos.

Para visualizar o protótipo em execução, o autor disponibilizou um vídeo, que pode ser encontrado [aqui](https://www.youtube.com/watch?v=KhTisIjnOTw&feature=youtu.be).
