Sobre o objeto 3D Plataforma Cubii Jr.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

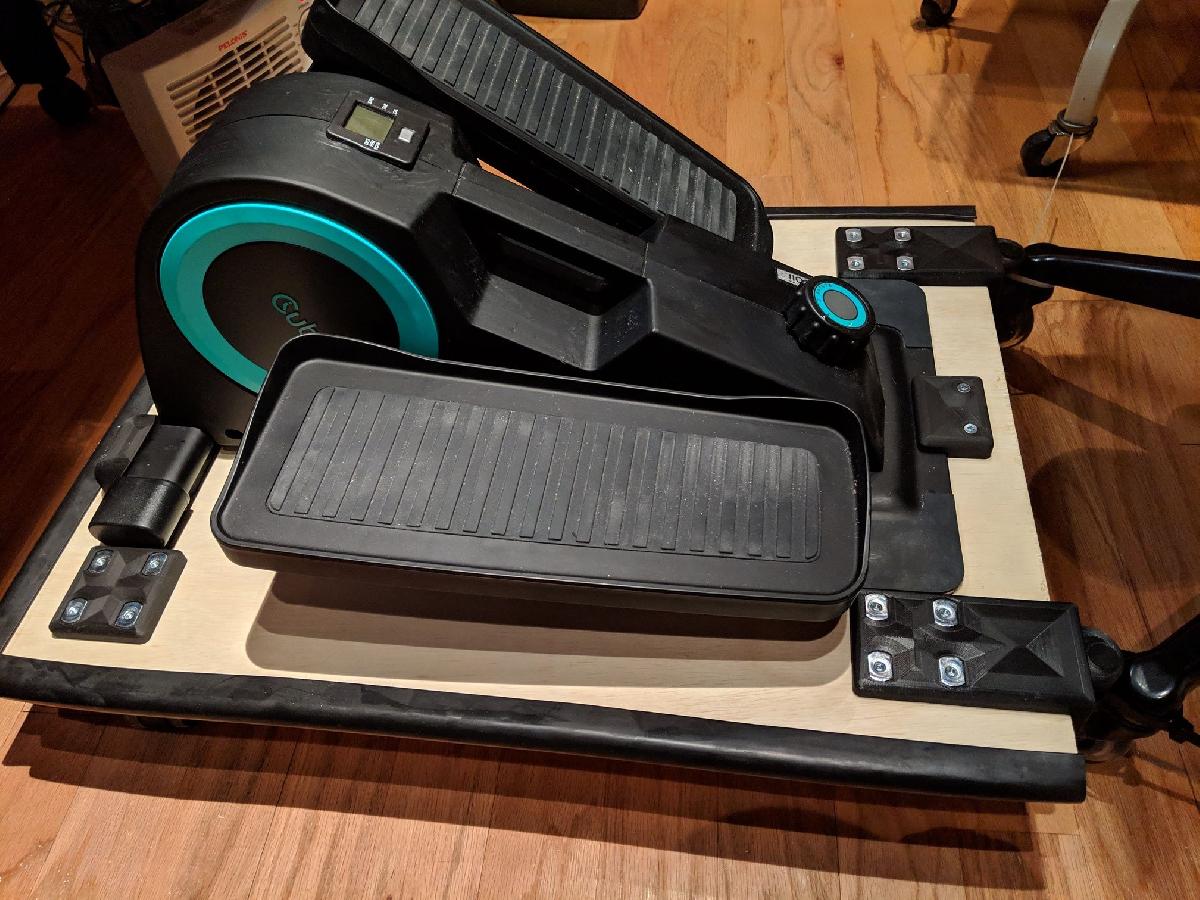

Plataforma Cubii Jr. foi projetado para Impressora 3D. Eu trabalho de casa bastante e achei que o Cubii Jr parecia uma boa maneira de fazer um pouco mais de exercicio. Parecia que funcionaria, mas encontrei muitos problemas com a cadeira se afastando. As travas nas rodas da cadeira e as paradas de roda que vieram com o Cubii foram razoaveis, mas tornaram chato entrar e sair da posicao. No final, parei de usa-lo.Entao, tive a ideia de coloca-lo em uma plataforma com rodizios que pudesse ser fixada a cadeira, para que se movesse facilmente com a cadeira quando eu precisasse ficar em pe ou sentado e nao se movesse enquanto eu o usasse.Isso requer que voce tenha uma cadeira de escritorio que suba o suficiente para acomodar a maquina levantada do chao e tambem que sua mesa seja alta o suficiente para a posicao de assento mais alta.Testes preliminares mostram que funciona como desejado, teremos que ver como convivo bem com isso.Observe que esse design nao esta completamente finalizado, ja que nao ha nada ligando-o a cadeira (usando bracadeiras no momento). Eu talvez nunca publique a solucao final para esse problema, ja que ela sera especifica para o design da minha cadeira. A ideia, no entanto, e conectar as placas das rodas dianteiras as pernas da cadeira de uma maneira que seja facil de prendere soltar sem olhar com o pe.Pecas nao impressas:Compensado de 1/2" para a plataforma5 rodizios com os pinos de montagem padrao (usei as rodas originais da minha cadeira que substitui por rodas de estilo patins).22 parafusos m5 com cabeca chata de 35mm (https://www.mcmaster.com/91420a340)4 parafusos m5 com cabeca chata de 30mm (https://www.mcmaster.com/91420a332)26 porcas de solda de base m5 (https://www.mcmaster.com/90594a320)Eu tambem tentei algumas guarnicoes de borracha (vistas nas fotos), mas comprei o tamanho errado. Eu pedi isso para experimentar: https://www.mcmaster.com/8693k26Impressao:Eu usei PLA 3D Fila padrao.Utilizei uma altura de camada de 0,2mm com um bico de 0,4mm.Eu configurei todos os perimetros para ter 9 camadas e usei um preenchimento de 50% com o padrao Gyroid para resistencia.Imprimi todas as pecas com a superficie que vai contra a madeira como a camada inferior. Exceto pelas "placas das rodas dianteiras", nao sao necessarias suportes.As "placas das rodas dianteiras" precisarao de suporte, quanto depende da orientacao. Optei pela mesma orientacao para ter uma aparencia consistente, o que significa bastante material de suporteVoce precisara do seguinte numero de copias:Pino = 2Placa Inferior = 3Placa da Roda = 3Gancho Frontal = 1Placa da Roda Frontal = 2Gancho Traseiro = 2Montagem da Roda = 5Montagem:Eu me refiro a extremidade mais proxima de voce ao usar a maquina como a frente e a extremidade com a barra para a perna como a traseira.Eu estendi tudo sobre a madeira, marquei buracos e determinei o tamanho da plataforma.Os ganchos traseiros deslizam sob a barra da perna traseira e contra os pes de borracha. Voce usara os 4 parafusos de 30mm aqui e eles se conectarao a 2 das Placas Inferiores.Uma Placa da Roda vai de cada lado da barra da perna traseira, bem contra a perna. Elas se conectam a Montagens da Roda usando 8 parafusos de 35mm.A 3ª Placa da Roda vai no centro da plataforma e se conecta a uma Montagem da Roda com 4 parafusos de 35mm.As Placas das Rodas Dianteiras vao contra os lados da frente da maquina e se conectam as 2 Montagens da Roda finais.Este e um bom momento para instalar as rodas nas Montagens da Roda. Elas devem apenas ser pressionadas para dentro.O Gancho Frontal se monta no centro da frente com a saliencia sobre a frente da base do Cubii. Ele se conecta a Placa Inferior final usando 2 parafusos de 35mm.Instale a borda de borracha se desejado.
