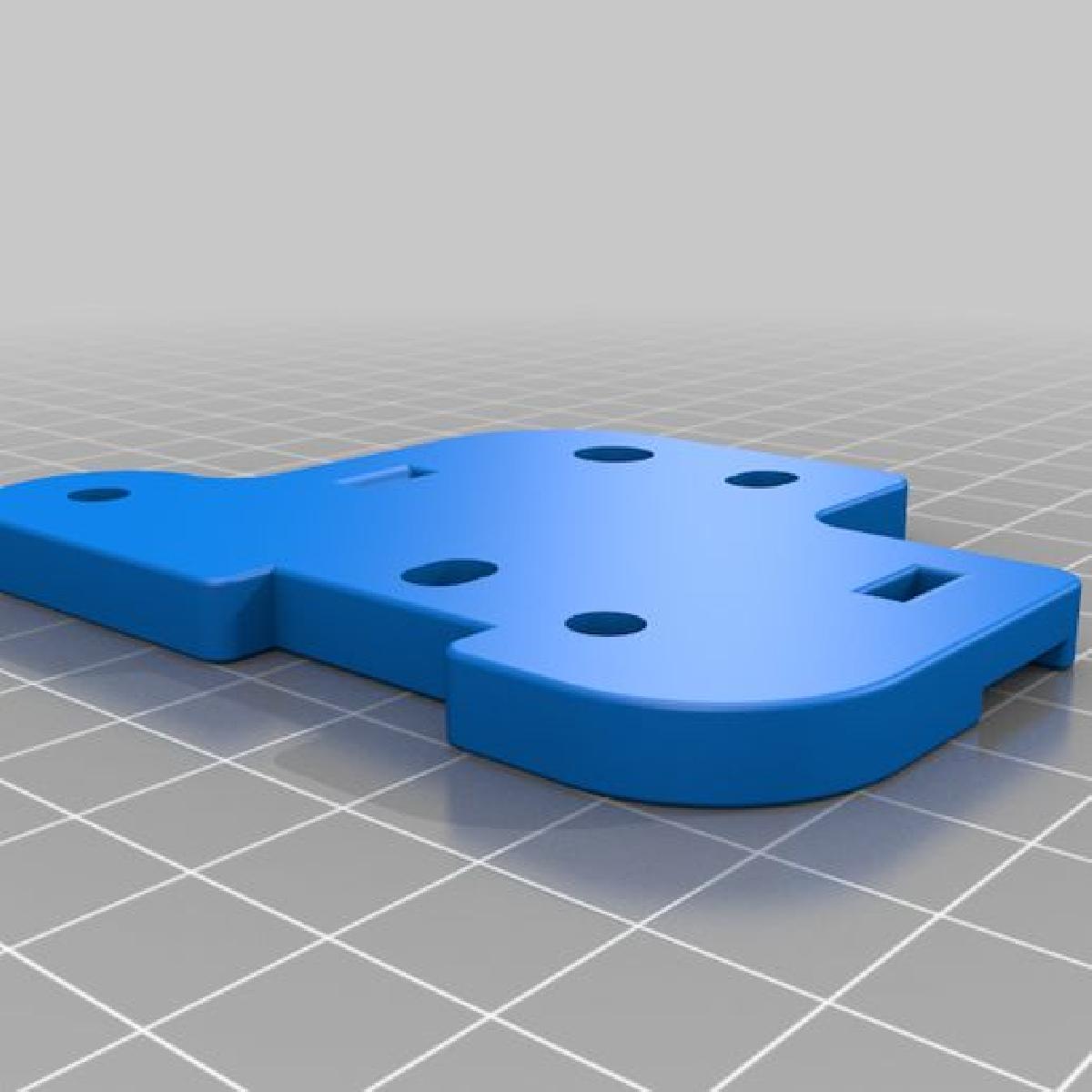

Placas Y do Ender 5 (pro plus) para mais espaco.
Ferramentas
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Placas Y do Ender 5 (pro plus) para mais espaco.
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.
Placas Y do Ender 5 (pro plus) para mais espaco. foi projetado para Impressora 3D. Atualizacao: -adicionada uma parte chamada stiffener, use-a sem a gaiola do motor de passo. para evitar a curvatura da placa Y do lado direito, quando o motor se aquece demais. -planos futuros: melhorar a placa Y do lado direito, para reduzir o risco de curvatura. Atualizacao: Use a Versao 6-LH e a Versao 7-RH -area do final de curso melhorada na area alvo do lado direito. -melhoria na compatibilidade com placas originais -a area de montagem do motor de passo foi reduzida em 2mm na RH-V7, para que os parafusos originais com a cobertura da correia possam ser usados, caso contrario, parafusos M3 de 10mm podem ser usados sem a cobertura, na RH-V6. Essas placas Y modificadas permitem aumentar a faixa de movimento dos eixos X e Y, por exemplo, o sensor ABL, para obter uma area de deteccao muito maior e melhor malha. Ou para uma estacao de limpeza, ou para a troca de filamento durante a impressao. O eixo X ganha 25mm de espaco em ambas as direcoes. As placas tem 6mm de espessura, mas todas as partes importantes estao recuadas 2mm, entao basta trocar as placas e fazer um ABL, e isso. Nenhum ajuste mecanico e necessario, exceto as correias Y. Procure instrucoes sobre como alinhar o eixo Y. Dica: abra um acoplador Y, instale as placas, ajuste-as na mesma posicao, instale a viga X 2020 e ajuste finamente a distancia Y em relacao a estrutura, depois aperte o acoplador. Use padrao hexagonal ou preenchimento de triangulos. Contagem de linha das paredes (perimetro) 5. O padrao concentrico na parte inferior e superior parece melhor. ;-)
