Placa do Centro de Dipolos

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Placa do Centro de Dipolos

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

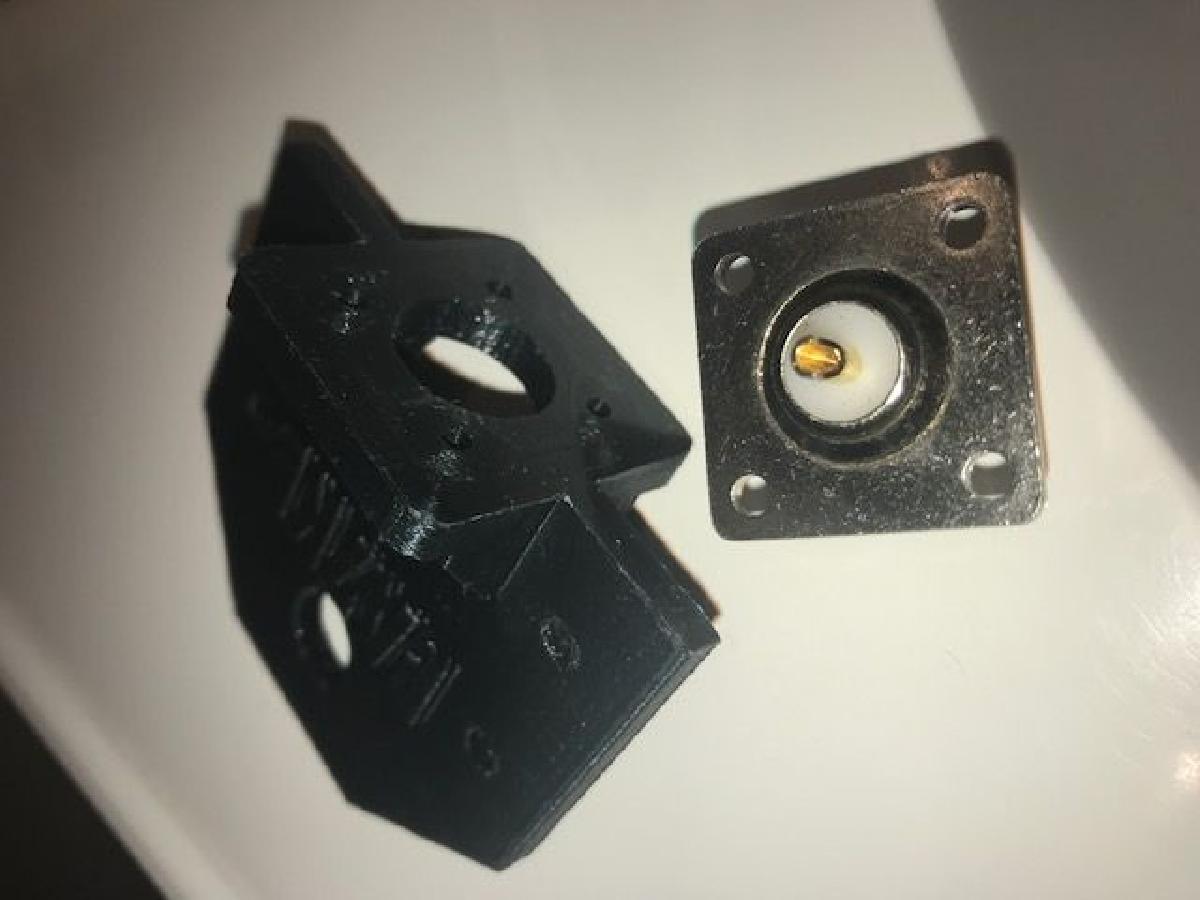

Placa do Centro de Dipolos foi projetado para Impressora 3D. E meu primeiro design 3D. Para isso, usei o FreeCAD.Trata-se de uma placa para centro de dipolo com alojamento para conector SO259 tipo PL ou tipo N. Principalmente pensado para dipolos de HF, mas tambem pode ser usado para outras bandas.

Baixar

O arquivo chamado "Placa do Centro de Dipolos" representa um projeto interessante no universo da impressão 3D, especialmente voltado para entusiastas de rádio. Ao ser descrito como o primeiro projeto 3D de seu autor, fica evidente a empolgação e a dedicação que foram investidas no design. A criação foi realizada no software FreeCAD, uma ferramenta de modelagem 3D bastante acessível e versátil.

### Detalhes do Projeto

**Tipo de Produto:** A placa serve como um suporte central para dipolos, que são antenas amplamente utilizadas em rádio, especialmente em frequências de alta frequência (HF). O design inclui um alojamento para conectores SO259, que são comumente usados em transmissões HF, bem como a opção de conectores tipo N, aumentando a versatilidade do projeto.

**Funcionalidade:** A placa facilita a construção de dipolos, proporcionando uma base sólida e organizada para conectar os fios da antena. Este tipo de antena é popular por sua simplicidade e eficiência em várias faixas de frequência. O projeto é adaptável, permitindo que usuários de diferentes bandas utilizem a placa conforme suas necessidades.

### Considerações para Impressão

Ao preparar o modelo 3D para impressão, é essencial considerar alguns fatores:

1. **Materiais:** Escolher um material apropriado para impressão, como PLA ou ABS, dependendo do ambiente em que a antena será utilizada. O PLA é fácil de imprimir e biodegradável, enquanto o ABS pode ser mais durável para condições externas.

2. **Configurações da Impressora:** Ajustar a impressão para obter uma boa aderência da primeira camada e evitar deformações. A resolução de impressão também é importante para garantir que os detalhes do alojamento dos conectores sejam precisos.

3. **Acabamento:** Após a impressão, pode ser necessário lixar ou pintar a peça para melhorar a estética ou a resistência ao clima, especialmente se a placa for usada ao ar livre.

### Conclusão

O projeto da "Placa do Centro de Dipolos" é uma excelente representação de como a impressão 3D pode facilitar a criação de equipamentos personalizados para hobbies técnicos, como a radiodifusão. Com um design pragmático e a adaptação para diferentes conectores, o modelo mostra a capacidade do autor de unir funcionalidade e inovação em seu primeiro projeto 3D. A utilização do FreeCAD também destaca a democratização do design digital, permitindo que iniciantes exploram e criem suas próprias soluções.
