Placa de realocacao do extrusor CR 10S e suporte do sensor de filamento.

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Placa de realocacao do extrusor CR 10S e suporte do sensor de filamento.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

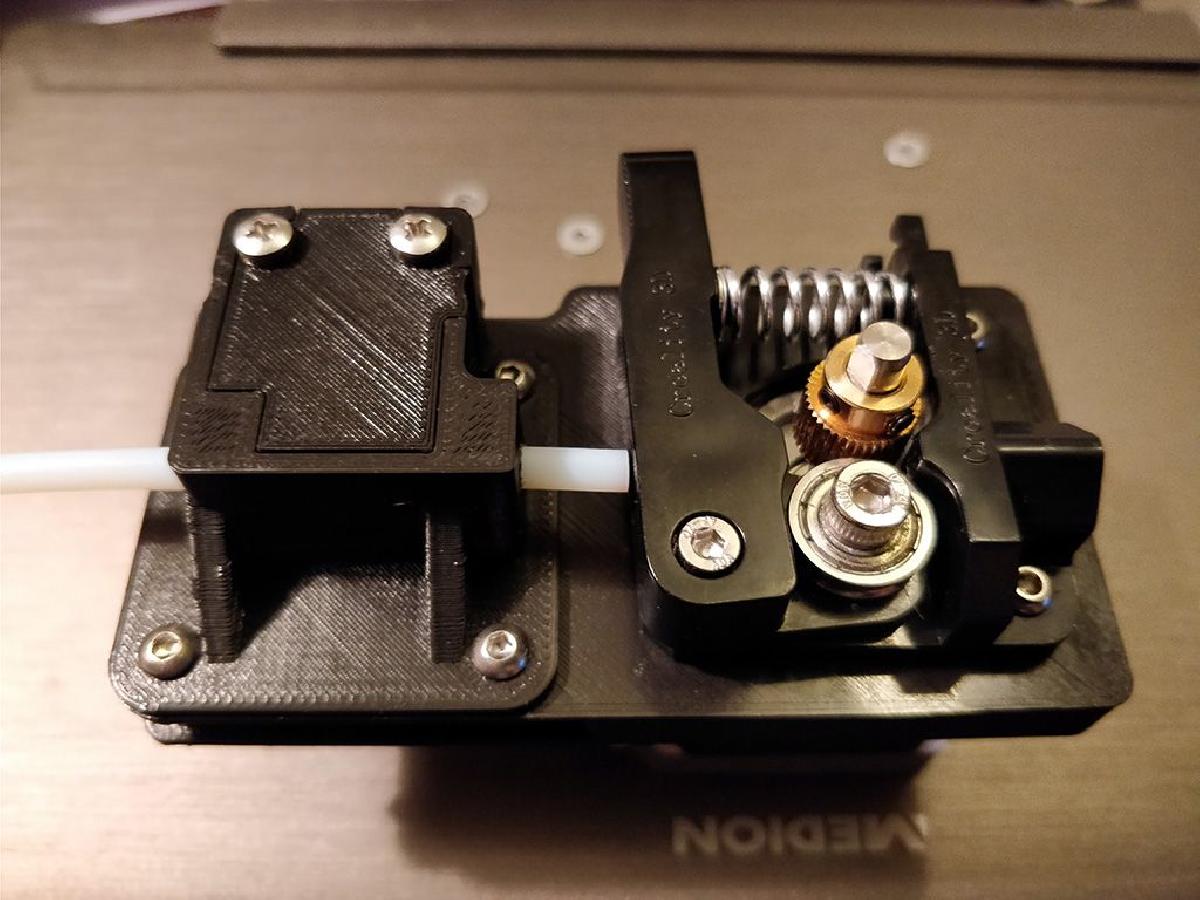

Placa de realocacao do extrusor CR 10S e suporte do sensor de filamento. foi projetado para Impressora 3D. Eu relocalizei o motor de passo do extrusor 50mm para a direita e 5mm para tras para afastar o filamento que chega do eixo Z e fazer espaco para uma caixa de sensor de filamento devidamente montada.A caixa e feita para o sensor de filamento original que veio com o CR-10S.EDIT:Como meu novo extrusor de aluminio nao tem mais guia de cabo, eu adicionei um ao suporte. E como colocar as porcas foi meio complicado, eu tambem adicionei assentos de pressionamento para essas porcas.Alguns materiais adicionais serao necessarios:M3x6 (5x) --> suporte de realocacao para a placaM3x10 (2x) --> tampa da caixaM3x13 (4x) + porcas M3 (4x) + arruelas M3 (4x, opcional) --> tudo para a localizacao original do motor de passo
