Sobre o objeto 3D Placa de Perfuracao de Eletronica DIY Conceito 3DP

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

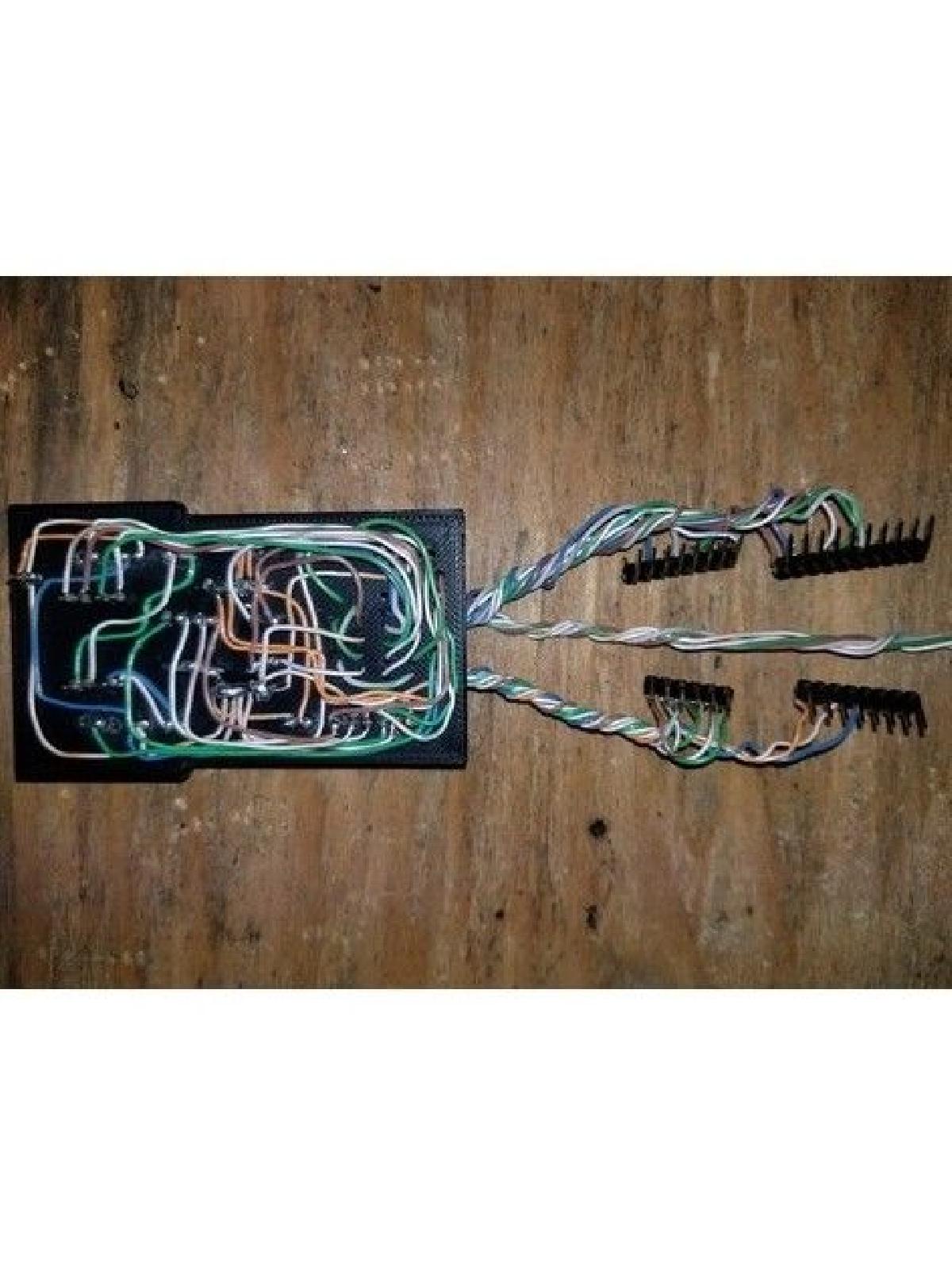

Placa de Perfuracao de Eletronica DIY Conceito 3DP foi projetado para Impressora 3D. Esta e a minha primeira tentativa muito bem-sucedida de fazer uma placa de circuito impresso (PCB) usando um substrato impresso em 3D. Essencialmente, uma placa de prototipo de eletronica de baixo voltagem personalizada para qualquer aplicacao. Eu venho construindo placas de circuito DIY para meus projetos em casa nos ultimos 10 anos.Eu usei anteriormente placas de PCB FR4 descartadas (recicladas) em todos os meus projetos passados. Todos os componentes sao removidos e as trilhas/terminais cuidadosamente lixados. Novos furos para componentes sao perfurados usando uma placa de ensaio antiga como guia de pinos. Conectores sao colados com supercola, as conexoes sao feitas usando trilhas de fio e um metodo de laco apertado e usado para soldar tudo.Claro que esse processo e realmente demorado, mas funcionou muito bem em todos os meus projetos anteriores. A maioria das PCBs que venho projetando ultimamente sao placas de interface de baixo voltagem para tecnologia Arduino.Eu tive a ideia com meu projeto atual (futuro post… robo talvez…) de tentar fazer um substrato impresso em 3D personalizado para eliminar todos os problemas de retrabalho de uma PCB reciclada. Eu poderia CAD em todos os furos dos pinos dos componentes e projetar uma placa de 1,6 mm de qualquer forma e tamanho.Sendo feita de PLA 3D Fila, a placa derreteria rapidamente na presenca de altas temperaturas, mas funcionaria muito bem para aplicacoes digitais de baixo voltagem. Sendo esta a primeira tentativa, eu queria provar que voce poderia facilmente soldar em PLA 3D Fila sem danificar a placa ou afetar a juncao da solda.Funcionou tao bem que terminei toda a placa do projeto enquanto testava e nao tive problemas.Desculpe, eu nao tirei o tempo para esbocar os furos dos componentes e apenas perfurei a mao. Eu estava apenas testando o conceito desta vez. Mas ja coletei muitos .stls no thingiverse para a maioria dos conectores e pecas comuns que normalmente implemento. Mal posso esperar para planejar o proximo projeto usando este conceito.Inclui algumas fotos de algumas das antigas PCBs FR4 recicladas que projetei no passado.Aproveite
