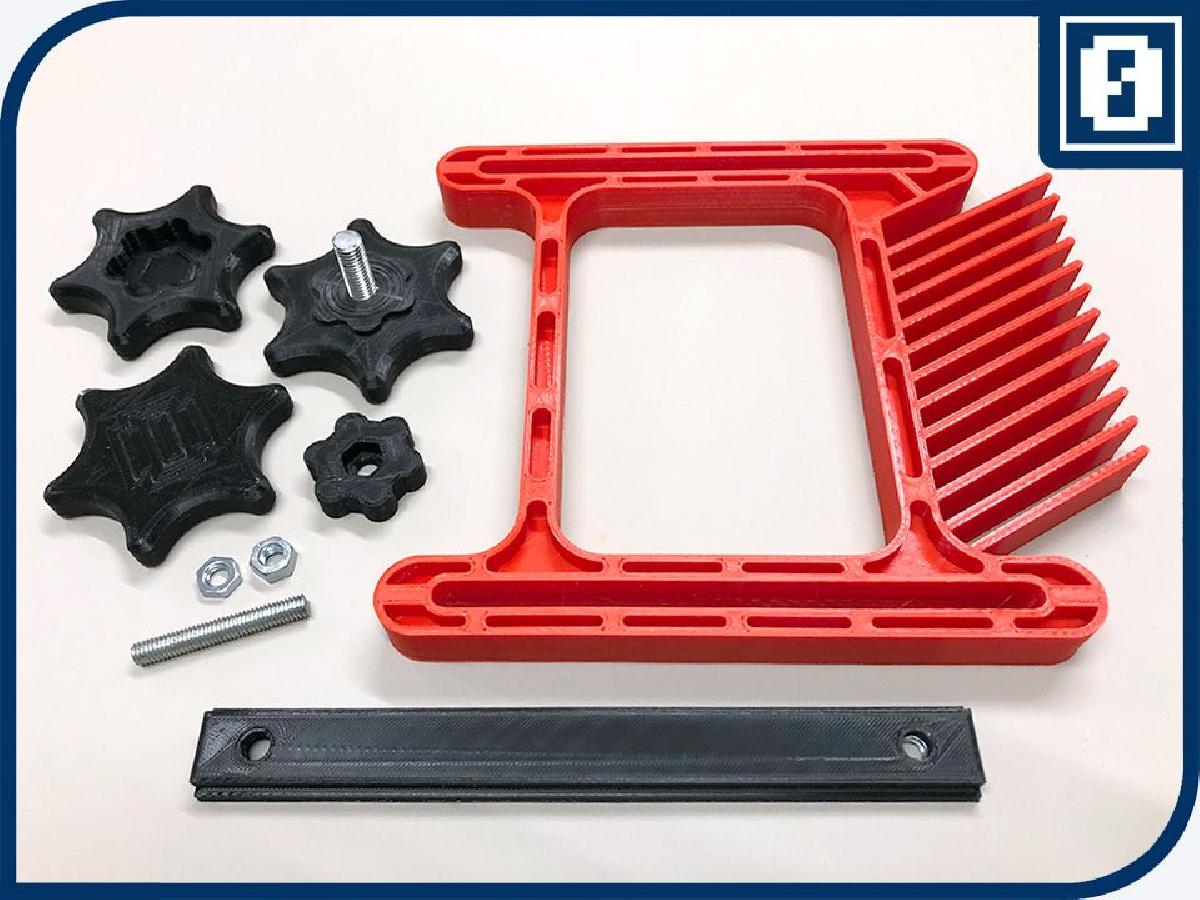

Placa de penas com parafuso de aperto em estrela grande e porca T.

parts

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Placa de penas com parafuso de aperto em estrela grande e porca T.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Placa de penas com parafuso de aperto em estrela grande e porca T. foi projetado para Impressora 3D. Isso e mais uma mescla para acomodar minhas necessidades do que um verdadeiro remix. Combina o incrivel featherboard de MarcElbichon com o parafuso de aperto em estrela extra grande de pastaclub.Qual e a novidade/diferenca?O parafuso de aperto em estrela original e dimensionado para M8. Enquanto pastaclub sugeriu escalar o modelo para se adequar a M6 ou outras roscas, isso tambem escalaria (para cima ou para baixo) o proprio aperto em estrela. Eu queria usar M6 mantendo o tamanho original do aperto em estrela, entao redesenhei a parte interna do aperto em estrela para se adequar a M6.Adicionei uma porca T para a bancada de serra circular Bosch GTS10XC. Esta porca T tem duas fendas para porcas M6 planas (altura = 3mm).Adicionei uma versao redimensionada do featherboard com trilhos que se adequam a parafusos M8 ou barras roscadas.O que voce precisa imprimir? (para M6)TF_Featherboard M6.stl2 x Parafuso de Aperto em Estrela - M8|6 - externo.stl2 x Parafuso de Aperto em Estrela - M6 - interno.stlPorca T para Bosch GTS10XC.stl. Imprima isso apenas se voce possuir esta serra ou se tiver certeza de que se adequara a sua maquina. Se nao se ajustar, voce tera que usar outras porcas T M6!MontagemParafuso de aperto em estrela: Use um parafuso com cabeca sextavada (ou uma combinacao de porca/barra roscada) de comprimento apropriado, passe-o pela parte interna do aperto em estrela e fixe-o com supercola (ou similar). Cole a parte interna a parte externa. Pronto.Porca T: Empurre as porcas planas (altura 3mm) nas fendas em formato hexagonal do lado oposto da porca T. O encaixe e apertado, entao empurre gentilmente. Um grampo pode ser util.Aqui esta um video no Instagram onde voce pode ver o featherboard em acao.AvisoSe voce imprimir este modelo e usa-lo, voce faz isso por sua propria conta e risco. Nao posso ser responsabilizado se alguem ou algo for danificado ou ferido ao usar este modelo.

Baixar

O modelo 3D intitulado "Placa de penas com parafuso de aperto em estrela grande e porca T" é uma criação personalizada que combina elementos de dois projetos existentes do Thingiverse. Ele visa atender às necessidades específicas do autor ao modificar e integrar funcionalidades de dois sistemas diferentes.

### Detalhes do Modelo

**Componentes Principais:**
1. **Featherboard (Placa de penas):** Um dispositivo usado frequentemente em oficinas para manter uma peça de trabalho pressionada contra uma superfície de corte, garantindo precisão. O modelo foi redimensionado para acomodar trilhos que se ajustem a parafusos ou barras roscadas de tamanho M8.

2. **Parafuso de Aperto em Estrela:** Originalmente projetado para rosca M8, o autor adaptou a parte interna do parafuso para aceitar roscas M6, mantendo o design externo do aperto em estrela intacto. Isso permite uma fixação segura e eficiente em diferentes aplicações.

3. **Porca em T:** Específica para a serra circular Bosch GTS10XC, a porca em T foi projetada para se encaixar perfeitamente na máquina, oferecendo um jeito funcional de montar acessórios à serra. As fendas foram adequadas para o uso de porcas planas M6 de 3 mm de altura.

### O Que é Novo/Diferente?
A principal inovação deste modelo é a conversão de um design original (M8) para um sistema que permita a utilização de M6, possibilitando maior flexibilidade para o usuário. Além disso, a inclusão da porca em T específica para uma serra circular demonstra um foco na praticidade e aplicabilidade industrial.

### Impressão 3D
Para imprimir o modelo, você precisará dos seguintes arquivos, com foco no uso da rosca M6:
- `TF_Featherboard M6.stl`
- `2 x Parafuso de Agarrar Estrela - M8|6 - externo.stl`
- `2 x Parafuso de Agarrar Estrela - M6 - interno.stl`
- `Porca em T para Bosch GTS10XC.stl` (apenas se você usar essa serra)

### Montagem
A montagem do modelo envolve a fixação do parafuso de aperto em estrela e da porca em T. O autor recomenda o uso de supercola para garantir a união dos componentes.

### Aviso
Como com qualquer modelo 3D que será usado em um ambiente de trabalho, o autor ressalta que a responsabilidade pelo uso e segurança está nas mãos do usuário. É importante garantir que todas as partes sejam impresas com precisão e que o ajuste seja correto para evitar qualquer tipo de acidente.

Este modelo é um excelente exemplo de como personalizações através de impressoras 3D podem otimizar ferramentas e equipamentos de maneira a atender necessidades específicas de usuários, além de contribuir para a cultura maker e DIY (faça você mesmo).
