Sobre o objeto 3D Placa de desvio para CNC / Placa de controle

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

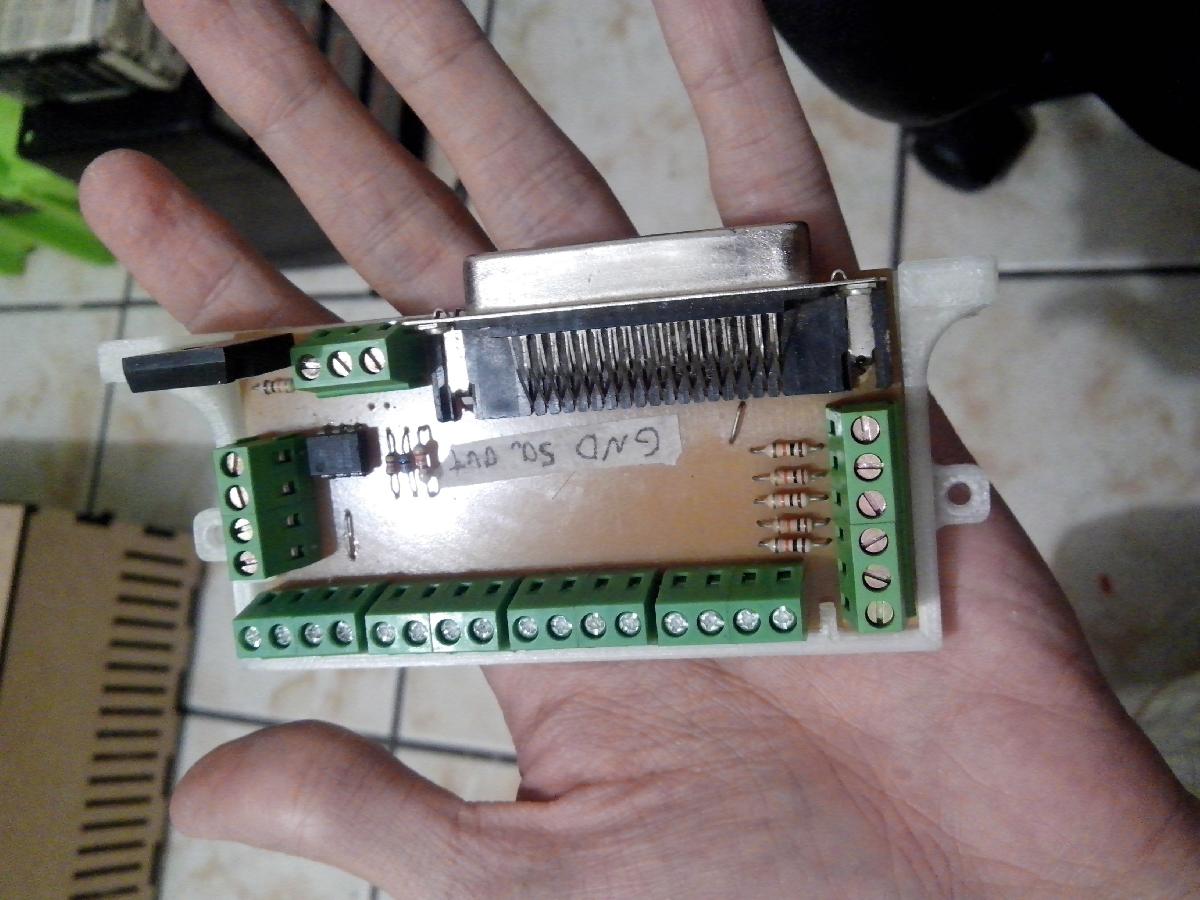

Placa de desvio para CNC / Placa de controle foi projetado para Impressora 3D. Placa de controle para maquinas CNC. Usa porta paralela (DB25). Tem saida para 5 drivers e spindle, podendo usar PWM com mach3. Possui 5 entradas para sensor. Acompanha suporte de fixacao para placa. Acompanha arquivo fonte em Solidworks 2016 e Proteus 8.1.

Baixar

O modelo 3D intitulado "Placa de desvio para CNC / Placa de controle" é uma solução prática e eficiente para projetos de máquinas CNC, voltado para entusiastas e profissionais que desejam controlar suas máquinas de forma precisa e customizada.

### Descrição do Modelo 3D

**Nome do arquivo:** Placa de desvio para CNC / Placa de controle

**Descrição do arquivo:**
- Este arquivo representa uma placa de controle projetada especificamente para máquinas CNC. Ele utiliza a porta paralela (DB25), uma interface comum para comunicação com diversos dispositivos eletrônicos.
- A placa possui saídas para até 5 drivers de motor, além de uma saída para o spindle (ferramenta de corte), o que a torna adequada para controle de movimento em eixos de maquinário CNC.
- Uma característica importante é sua capacidade de usar PWM (Modulação por Largura de Pulso) em conjunto com o software Mach3, que é amplamente utilizado para o controle de máquinas CNC, permitindo um controle mais preciso da velocidade do spindle.
- Além disso, a placa inclui 5 entradas para sensores, permitindo a integração de feedbacks que podem aprimorar a precisão e segurança do sistema.
- Um suporte de fixação para a placa é incluído, facilitando a montagem e instalação da placa no chassi da máquina CNC.

### Arquivos Inclusos
- **Fonte em Solidworks 2016:** O arquivo em Solidworks permite que os usuários façam modificações no design da placa, adaptando-a às suas necessidades específicas. É ideal para engenheiros e projetistas que desejam personalizar detalhes do design ou expandir as funcionalidades.
- **Fonte em Proteus 8.1:** Inclui o projeto eletrônico da placa, permitindo que os usuários simulem circuitos e testem a funcionalidade antes de fabricar a placa, o que é crucial para identificar falhas e fazer ajustes necessários.

### Aplicações
Esse modelo é adequado para uma ampla gama de aplicações em usinagem CNC, como:
- Fabricação de peças personalizadas em diversos materiais.
- Projetos educacionais para ensinar sobre controle de máquinas e automação.
- Montagem de máquinas CNC caseiras ou upgrades em máquinas existentes.

### Conclusão
A "Placa de desvio para CNC / Placa de controle" é uma excelente adição ao arsenal de qualquer maker ou profissional da área de CNC. Sua versatilidade, combinada com as possibilidades de personalização através dos arquivos fonte, faz dela uma escolha robusta para aqueles que buscam precisão e controle em seus projetos de automação.
