Sobre o objeto 3D Placa de Circuito Funky e Botoes

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

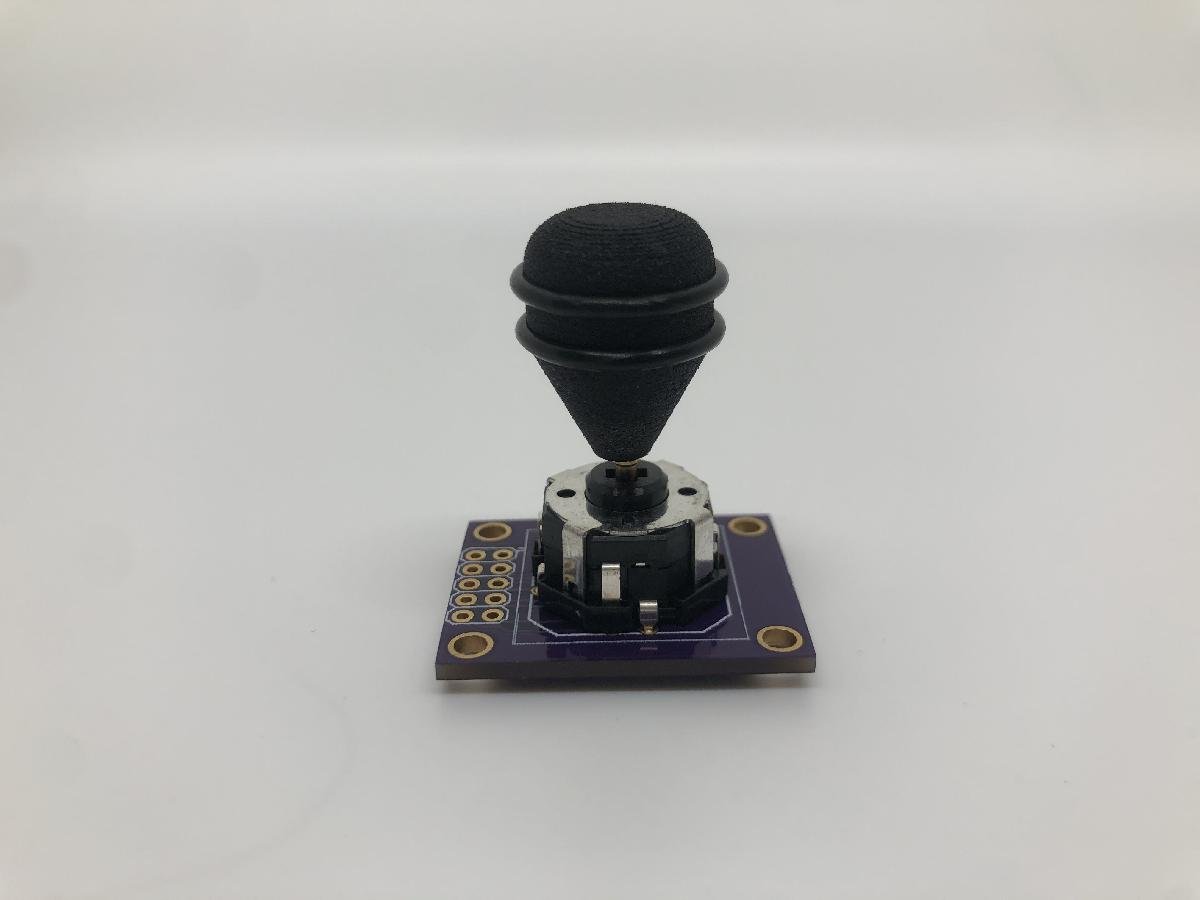

Placa de Circuito Funky e Botoes foi projetado para Impressora 3D. AVISO AVISO AVISO:Devido a operacao eletromecanica do interruptor Alps, um empurrao direcional ativara tanto a entrada direcional quanto a entrada de pressao. Assim, os empurroes direcionais nao funcionarao em sims que nao reconhecem multiplas pressoes de botao sem uma placa de controlador que modifique os empurroes direcionais para ativar apenas uma entrada (nenhuma disponivel comercialmente que eu conheca neste momento). Esta placa de interrupcao funky foi testada ate agora apenas no iRacing e funciona muito bem dentro desse sim. Eu testei esta placa de interrupcao apenas com placas de controlador Leo Bodnar (BBI-32, BU0836A com interrupcao e uBBI).Os arquivos da placa de circuito anexados e os botoes podem ser usados para criar um "interruptor funky" quando emparelhados com um interruptor de 7 funcoes. O interruptor funky combina um codificador rotativo, um botao pressionavel e 4 botoes direcionais em um unico interruptor. Isso e ideal para propositos de sim racing (como navegar em caixas pretas no iRacing).O interruptor de 7 funcoes pode ser encontrado aqui:https://www.mouser.com/ProductDetail/688-RKJXT1F42001Os arquivos anexados incluem arquivos .sch e .brd para as PCBs, bem como arquivos .step e .stl para os botoes.Eu desenhei os botoes para usar parafusos de ajuste de 2,5 mm, que requerem uma chave hexagonal de 1,3 mm.Parafuso de ajuste de 2,5 mm (nao lembro os comprimentos necessarios, mas 3-5 mm devem funcionar):https://www.mcmaster.com/91390a095Chave hexagonal de 1,3 mm:https://www.amazon.com/gp/product/B003ES5MDU/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1Alem disso, um dos botoes usa aneis em O para maior aderencia, que podem ser encontrados aqui:https://www.amazon.com/gp/product/B000FN0VCY/ref=ppx_yo_dt_b_asin_title_o07_s00?ie=UTF8&psc=1Para encomendar PCBs de um fabricante, voce precisara gerar os arquivos de saida CAM. Para fazer isso, (1) abra o .brd usando o Eagle (download gratuito, eu acho), (2) clique na guia de fabricacao no canto superior direito da tela de visualizacao da placa, (3) clique em “CAM”, (4) marque “Exportar como ZIP” perto do topo do popup, (5) clique em “Processar Trabalho”, (6) salve onde quiser. Depois de ter o arquivo .zip, faca o upload do .zip para o site de um fabricante de PCBs. Eu recomendo JLCPCB ou, se estiver nos EUA, OSH Park.Nota: Eu segui os passos acima em um Mac. Pode ser um pouco diferente para Windows.
