Sobre o objeto 3D Placa de agitacao

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

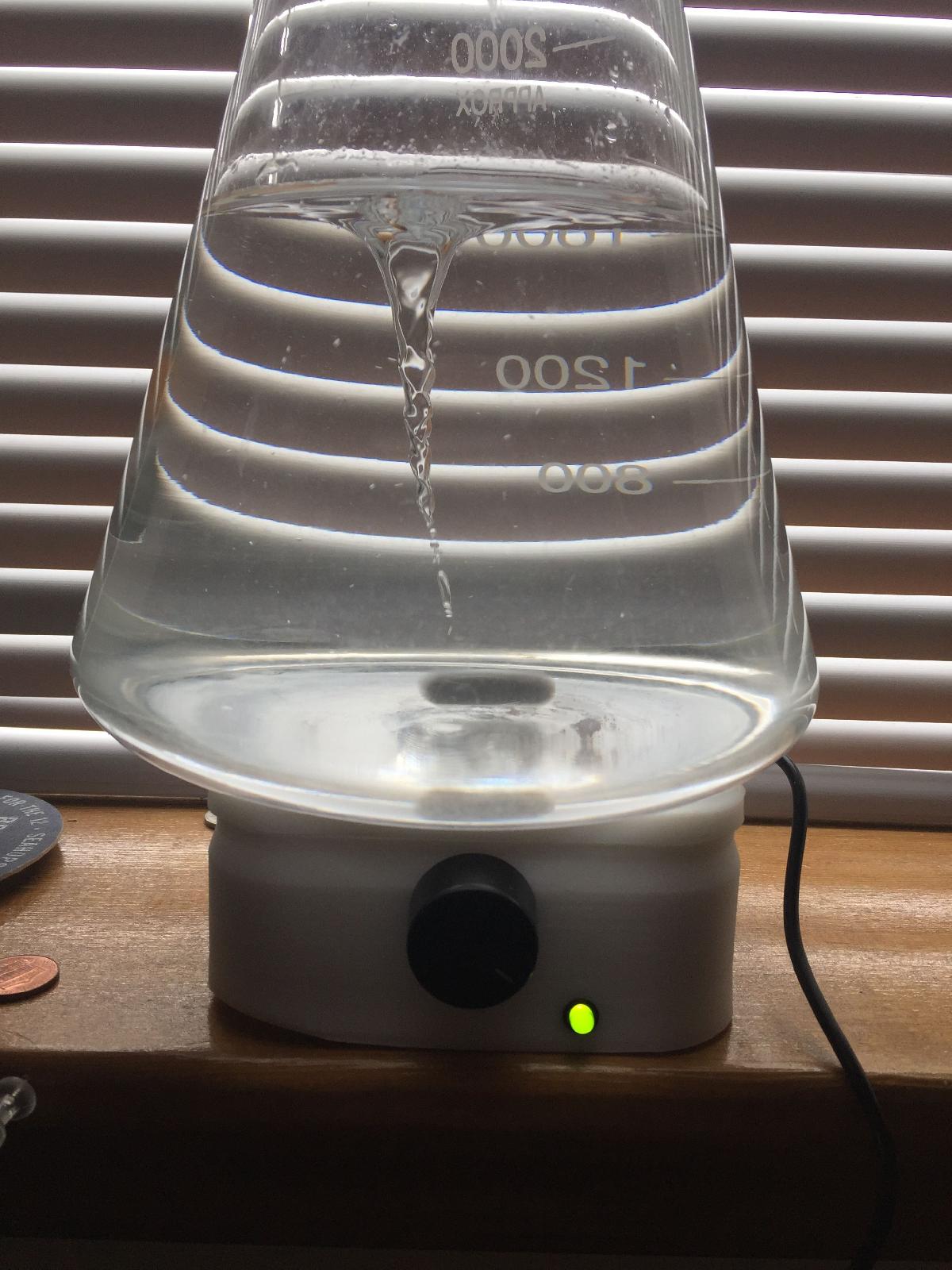

Placa de agitacao foi projetado para Impressora 3D. Este corpo da placa de agitacao possui uma tampa que se encaixa na base com folga para a altura de dois imas de disco de neodimio montados no ventilador que fica nos quatro pilares internos.CERTIFIQUE-SE DE IMPRIMIR A TAMPA COM AS CARACTERISTICAS EXTRUDADAS PARA CIMA, FACE PLA 3D FilaNA NA PARTE INFERIOR.Esta peca foi projetada para enclausurar componentes eletronicos especificos listados abaixo. Ajustes menores nos furos de montagem podem ser feitos com uma lima, lixa, fita adesiva, cola, etc.Lista de Pecas:• Ventilador SUNON MagLev -- KDE1208PTB1 (ou outro ventilador DC12V 80x80x25mm)• Interruptor DPDT -- C&K L202031MS02Q (pressione isso no buraco retangular na parte de tras)• Potenciometro (numero da peca desconhecido)Eu usei um potenciometro de taper logaritmico de um pedal de efeitos de guitarra. Um potenciometro de taper LINEAR funcionaria melhor. Dimensoes criticas:Diametro da carcaca (largura maxima) = 24mmProfundidade de montagem = 12mmAltura maxima = 30mm• Conector jack de plugue de barril de montagem em painel de 2,2mm (instale isso no buraco circular na parte de tras)• LED de 1/4 OD (instale isso no pequeno buraco na frente)• fio desencapado• 4 imas de neodimio de 8mm• Barra de agitacao magnetica de 1 polegada• resistor de 10ohm (opcional--eu precisei de um para limitar um pouco a velocidade do ventilador)
