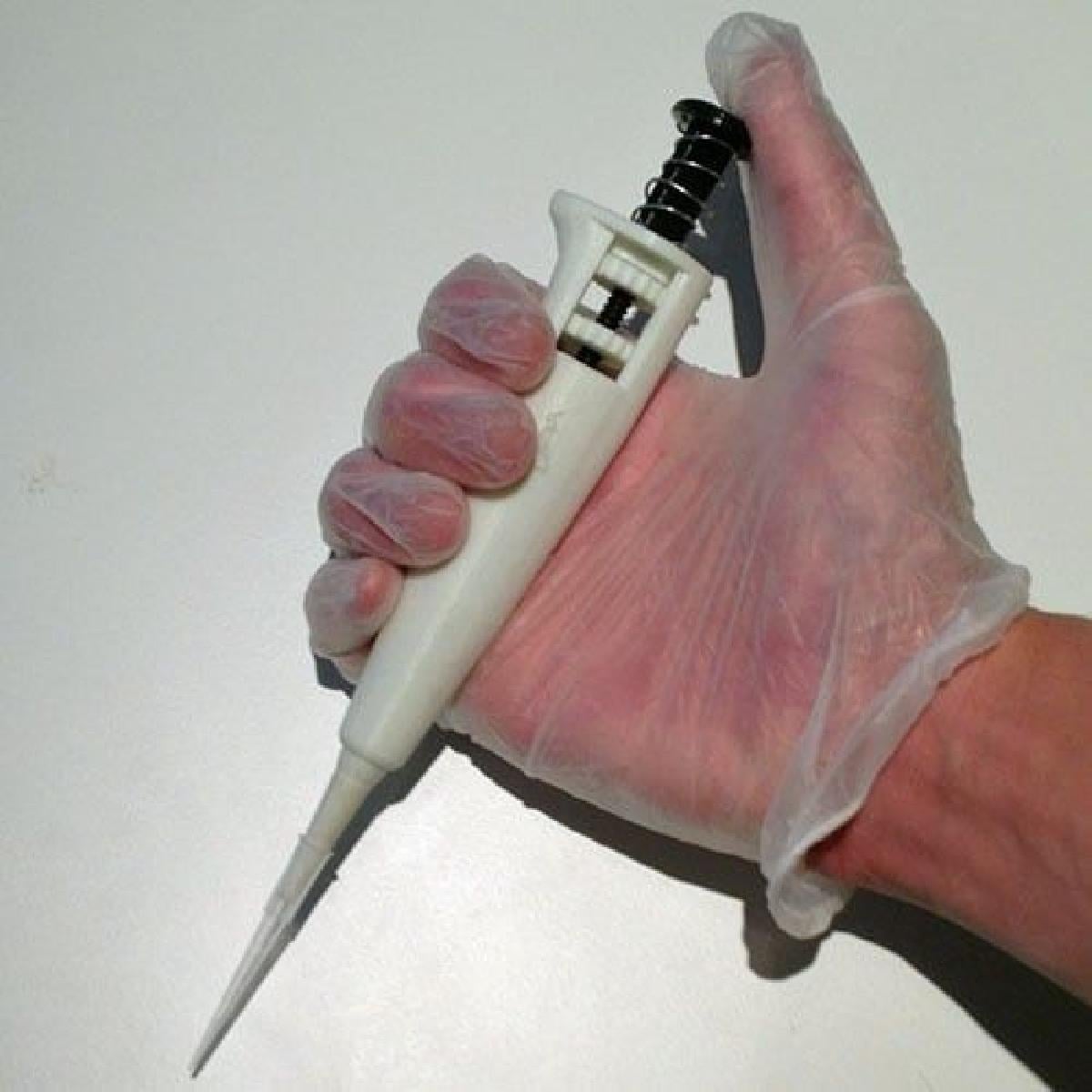

Sobre o objeto 3D Pipeta de Laboratório

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Pipeta de Laboratório foi projetado para Impressora 3D. Modification and redesign of existing pipettes on Thingiverse to allow dispensing using commercial 200ul pipette tips. I have yet to calibrate it and measure its accuracy, but this will come down to the setting and fit of the lower gear. My dispensations of liquids have been very consistent so far. The idea was to move from getting suction from a balloon membrane to instead using a plunger and a tube as I had difficulties with retaining the siphon pressure. The things you need to get it to work besides the prints are the following: 3 o-rings (3 x 7 mm) in EPDM, Nitrile or other suitable materialPEZ dispenser spring or similarLubricantCommercial tips, such as from Eppendorf To print, use the highest possible setting for the plunger, gears and the pipette tube. I used 100% infill with 2 shells. Use 15% infill for the main body. Prior to assembly, I suggest you have sand paper ready and try to assemble the plunger with o-rings and pass them through the pipette tube to make sure you have a good fit. Have some water handy and test its fit and suction like you would with a syringe. I suggest you lubricate the o-rings to make this work better. When you are happy with the fit and function, with as little friction as possible while retaining the siphon effect, disassemble and go on for the final assembly. To assemble, put the pipette tube into the main body and push it in all the way so it protrudes slightly at the top opening. On the plunger, thread the spring. Now the more tricky part. Insert the gears into the top cavity and thread the tip of the plunger into the top opening and through the centre of the gears. With the tip of the plunger protruding through the lower gear, use your fingers or tweezers to slide over the three o-rings. Lubricate them in advance as well as the opening of the tube as this may facilitate the process. The tip of the plunger has two recesses. The o-rings should be fitted so that the middle ring is locked in place by a top and bottom o-ring in their recesses. When in place, insert the tip of the plunger into the pipette tube and start rotating the gears so that the plunger is inserted further into the pipette and until the top gear can no longer be turned. Test the spring function and the siphon effect and calibrate as needed. I have further modified mine to use a stronger spring as the PEZ one was a bit weak and I will likely redesign the plunger to accomodate a round spring soon, unless anyone beats me to it! I hope this is useful to any DIY biologist or molecular gastronomist out there =)

Baixar

### Introdução ao Modelo 3D: Pipeta de Laboratório

A impressão 3D tem revolucionado a forma como concebemos e fabricamos objetos em diversos campos, incluindo a biologia e a gastronomia molecular. O modelo 3D da pipeta de laboratório que iremos discutir é um exemplo notável de inovação nesse setor. Este modelo é uma modificação e redesign de pipetas existentes disponíveis na plataforma Thingiverse, permitindo a utilização de ponteiras comerciais de 200µL. O criador deste projeto enfrentou alguns desafios com a pressão de sifão, o que o levou a adotar um sistema baseado em êmbolo e tubo ao invés de uma membrana de balão, resultando em uma solução mais eficiente e funcional.

### Descrição do Modelo

O modelo 3D da pipeta foi desenvolvido para melhorar a precisão e a eficiência na dispensação de líquidos, especialmente relevante para aqueles que trabalham em laboratórios, sejam cientistas ou entusiastas DIY (faça você mesmo). O projeto se destaca pela inclusão de componentes simples e fáceis de encontrar, além de uma abordagem prática e acessível para a personalização da pipeta.

Os principais componentes do modelo incluem:
- Um tubo de pipeta que serve como corpo principal do dispositivo.
- Um êmbolo que é utilizado para criar a pressão negativa necessária para a absorção de líquidos.
- Engrenagens que permitem um controle preciso sobre o movimento do êmbolo.
- O-rings (anéis de borracha) que garantem a vedação e permitem que o êmbolo funcione sem vazamentos.

### Materiais Necessários

Para completar a montagem do modelo, além das peças impressas em 3D, serão necessários:

1. **O-rings**: 3 o-rings com medidas de 3 x 7 mm, feitos de EPDM, Nitrile ou outro material adequado para garantir durabilidade e resistência ao desgaste.
2. **Mola**: Uma mola de dispensador tipo PEZ ou similar que pode fornecer a força necessária para o funcionamento do êmbolo.
3. **Lubrificante**: Essencial para diminuir o atrito entre o êmbolo e os o-rings, o que garantirá um funcionamento suave.
4. **Ponteiras comerciais**: Ponteiras de pipeta de marcas como Eppendorf, que são projetadas para se encaixar perfeitamente no tubo da pipeta.

### Processo de Impressão

A impressão do modelo deve ser feita com um alto nível de detalhe, especialmente nas partes críticas, como o êmbolo, as engrenagens e o tubo de pipeta. Recomenda-se utilizar os seguintes parâmetros de impressão:

- **Plunger**: Utilize a configuração mais alta possível, com 100% de preenchimento e 2 camadas externas.
- **Corpo principal**: Um preenchimento de 15% deve ser suficiente, pois essa parte não requer a mesma rigidez das partes móveis.

### Montagem e Calibração

Antes de iniciar a montagem, é importante ter à mão algumas ferramentas, como papel de lixa, para ajustar as partes e garantir um bom encaixe. A montagem é um processo metódico que deve ser seguido cuidadosamente para evitar problemas futuros. Aqui está um guia passo a passo de como proceder:

1. **Preparação dos Componentes**:
- Lixar suavemente as bordas do êmbolo e dos o-rings para garantir que eles se encaixem corretamente no tubo da pipeta.
- Testar o encaixe do êmbolo no tubo, usando água para verificar se há uma boa vedação e capacidade de sucção, similar ao que se faz com uma seringa. Adicione lubrificante nos o-rings para facilitar o movimento.

2. **Montagem**:
- Insira o tubo da pipeta no corpo principal, certificando-se de que ele esteja totalmente encaixado e que sua extremidade esteja ligeiramente para fora da abertura superior.
- Coloque a mola no êmbolo.
- O passo mais delicado é inserir as engrenagens na cavidade superior e acoplar o êmbolo. A ponta do êmbolo deve passar pelo centro das engrenagens.

3. **Instalação dos O-rings**:
- A ponta do êmbolo possui dois recuos projetados onde os o-rings devem ser instalados. O o-ring do meio deve ficar preso entre os outros dois, formando uma vedação eficaz.

4. **Finalização e Teste**:
- Insira novamente a ponta do êmbolo no tubo, girando as engrenagens até que a parte superior não possa mais ser girada. Teste o funcionamento da mola e o efeito de sifão, calibrando conforme necessário.

5. **Modificações Finais**:
- O criador do modelo fez modificações adicionais para utilizar uma mola mais forte, pois a mola tipo PEZ se mostrou um pouco fraca em suas experiências. Existe a possibilidade de um redesign do êmbolo para acomodar uma mola redonda, oferecendo mais opções para futuros usuários.

### Considerações Finais

A pipeta de laboratório em 3D representa um avanço significativo na acessibilidade e flexibilidade dos equipamentos de laboratório. É uma solução prática para DIY biologists ou chefs de gastronomia molecular que precisam de precisão no manejo de líquidos. A possibilidade de criação de equipamentos personalizados e a capacidade de calibrar e ajustar a pipeta conforme a necessidade do usuário são vantagens inestimáveis.

Esse modelo não é apenas uma ferramenta, mas uma declaração de empoderamento na comunidade científica e gastronômica. Com a impressão 3D, profissionais e entusiastas têm a capacidade de inovações contínuas, tornando a ciência mais acessível e divertida.

### Considerações Finais

Esperamos que este modelo 3D de pipeta de laboratório inspire outros a explorar as possibilidades da impressão 3D em várias aplicações. O potencial para modificar e melhorar instrumentos científicos com tecnologia acessível é enorme e promete continuar a transformar a maneira como interagimos com a ciência e a tecnologia no futuro. Além disso, ao compartilhar designs e experiências em plataformas como o Thingiverse, fomentamos uma comunidade colaborativa que está sempre em busca de soluções criativas e práticas para desafios comuns.
