pilha CC3D e PDB (placas de 36mm, personalizadas para o quadro Quanum Neon 250)

Veículos R/C

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D pilha CC3D e PDB (placas de 36mm, personalizadas para o quadro Quanum Neon 250)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

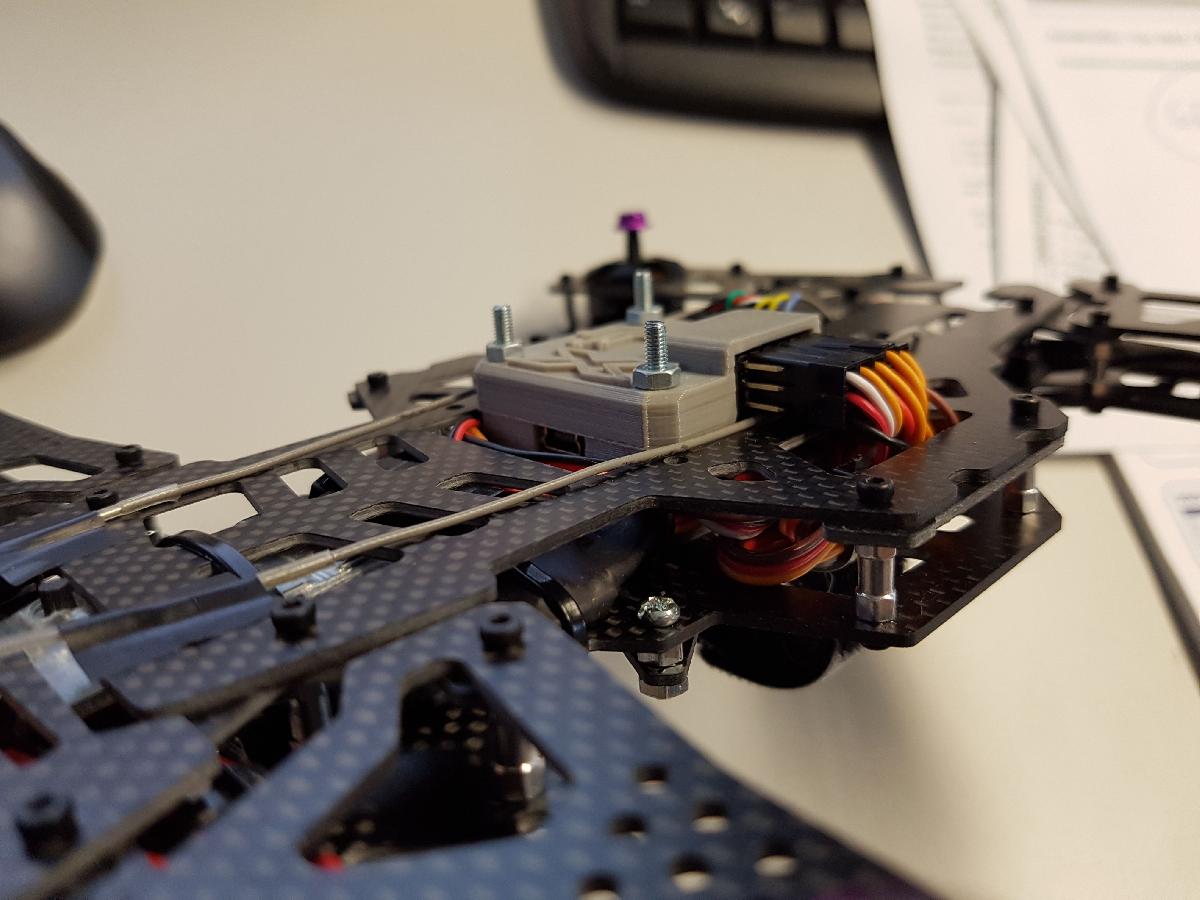

pilha CC3D e PDB (placas de 36mm, personalizadas para o quadro Quanum Neon 250) foi projetado para Impressora 3D. Aqui esta minha versao de uma pilha que economiza espaco para um PDB de 36mm e um CC3D de 36mm com conectores de saida angulados.A parte superior e uma remix de um belo bodykit (veja a fonte), porque eu gosto muito do design.Esta versao e projetada para se encaixar perfeitamente em um quadro Quanum 250, como voce pode ver nas fotos - com os espacadores padrao voce precisa de um cabo USB especial (eu apenas curvei o plugue), com o espacador mais alto (+5mm) a porta deve ser acessivel com um cabo padrao.Nao imprima o Assembled.stl - ele apenas mostra como a construcao final deve parecer e sim, esta montado apenas com 3 parafusos...O que voce precisa:1x CC3D-Topo (V1 para parafusar de cima para baixo, V2 para a outra direcao (fotos sao V2))1x CC3D-Fundo3x PDB-Espacador (alto ou baixo, o que voce quiser)1x PDB-Fundo3x parafuso M3 (cerca de 25mm de comprimento) + porcaExistem 2 pacotes tudo-em-um, V1 ou V2 - ambos com os espacadores padrao.P.S. O Top V2 tem um espaco maior para o conector principal para ver melhor os dois LEDs de status.
