Sobre o objeto 3D PERNAS REFORCADAS KP5L

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

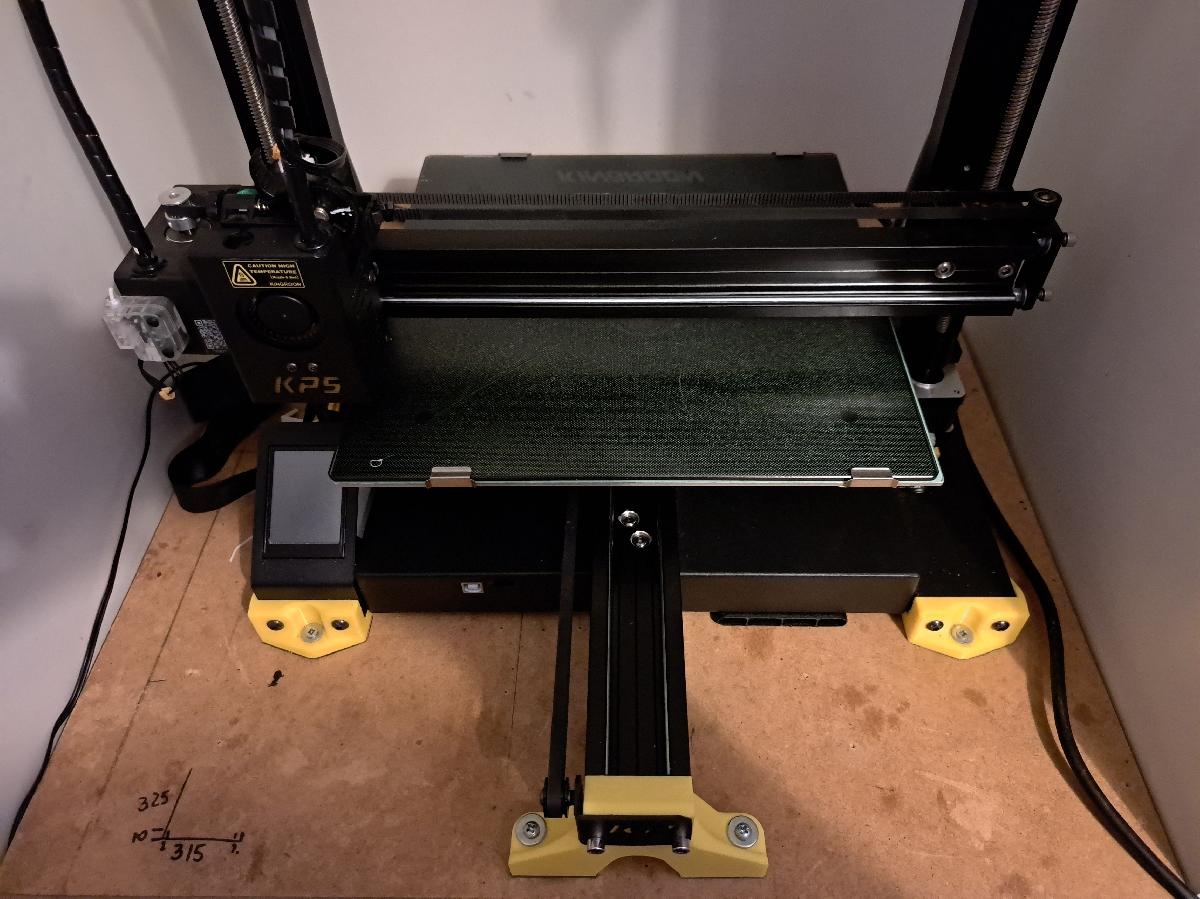

PERNAS REFORCADAS KP5L foi projetado para Impressora 3D. O chassi da KP5L flexiona terrivelmente, solucao: ancla-lo a uma base, coisa que deveria ser feita com todas as impressoras e tirantes para o eixo Z. A distancia com a base faz com que o ar expelido recircule debaixo da maquina, assim uma tobera para expelir o ar para fora. Para isolar o movimento do eixo Y do chassi, este fica flutuante, ancorado ao painel de DM de quase 5Kg. As patas V1 respeitam a cobertura de protecao inferior, mas esta impede a montagem da tobera. Com as patas V2 nao e possivel montar a tampa, mas nao e necessaria, pois para acessar a eletronica e preciso soltar as patas. Voce vai precisar de: Painel DM 500x500x20mm, outras medidas e materiais sao possiveis, mas este e o que uso para rigidificar minhas maquinas e coloca-las em um movel Ikea Method. 8x parafusos m5x20 4x parafusos m5x30 se voce montar as patas Y 4-8x parafusos madeira 4,2x25 8x porcas m4x6 para os tirantes 2x hastes 8x350 4x parafusos m4x16 Abaixo do painel de DM, ha um tapete de yoga para que as vibracoes nao se transmitam ao movel. Tenha em mente que a maquina vai pesar quase 20kg com o painel, mas isso da uma estabilidade impressionante ao chassi. Pode-se fazer uma versao "lite" sem tensores nem eixo Y flutuante, imprimindo 4 patas V1, 2 delas em espelho e usar um painel mais ajustado, mas ja nao seria SOLIDO.
