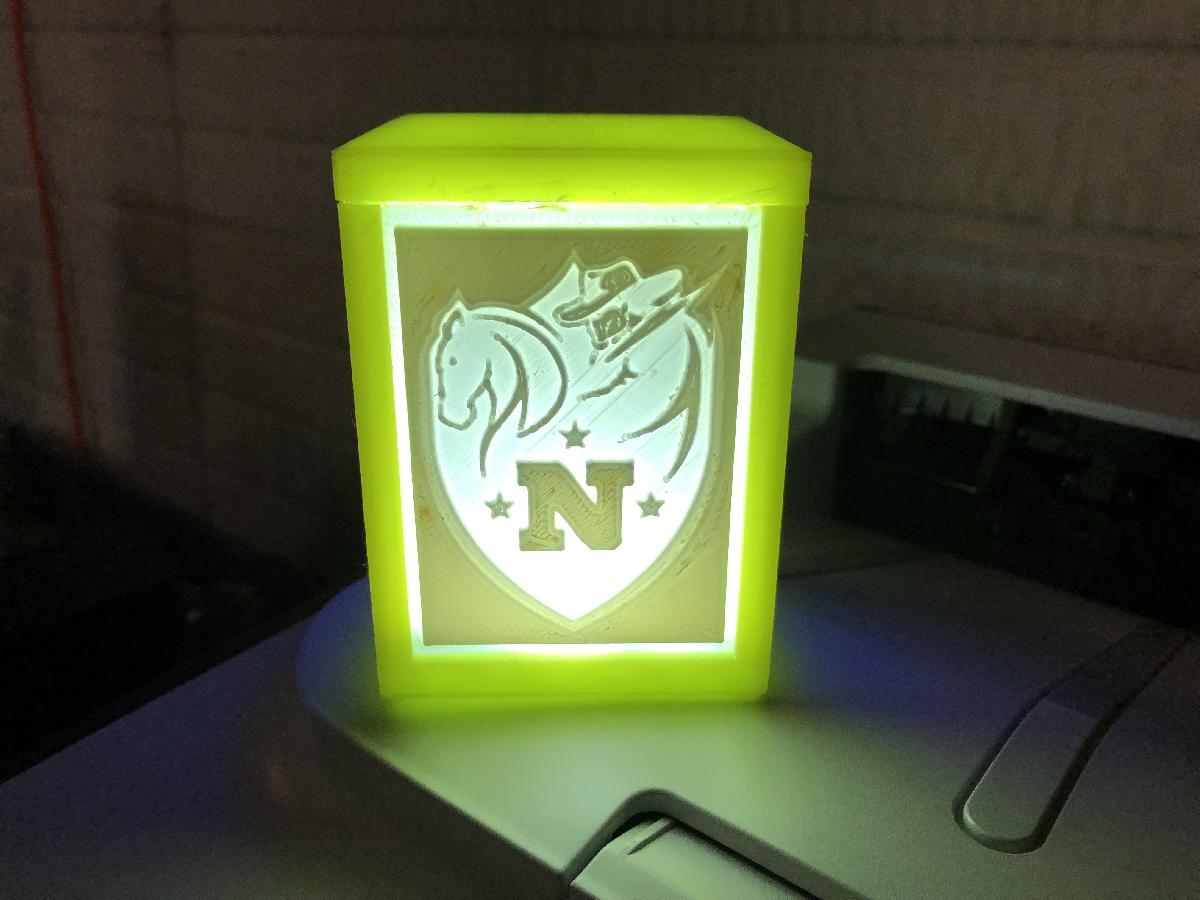

Pequena Lampada de Litofania (Litofanias de 75mm)

DIY

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Pequena Lampada de Litofania (Litofanias de 75mm)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Pequena Lampada de Litofania (Litofanias de 75mm) foi projetado para Impressora 3D. Eu criei esta lampada de Litofania como um exemplo para a minha escola local Coder Dojo. Se voce quiser fazer uma, siga as instrucoes abaixo.Criando as Litofanias (voce precisara de 4)Encontre uma imagem que voce deseja usar para sua Litofania. Esta imagem precisa ter as dimensoes corretas para garantir que a Litofania se encaixe. Por favor, note que as dimensoes da sua imagem precisam ser exatamente 491(l)x658(a) pixels. Se o tamanho da sua imagem for diferente, pode nao caber na moldura. A maioria dos softwares de imagem permite que voce altere as dimensoes da sua tela para alcancar a dimensao adequada. Eu forneci uma imagem em branco, abra-a navegando pelos miniaturas do Thingiverse. Clique com o botao direito/ Salvar Como para usa-la (ela tem as dimensoes corretas).Va para o site 3dp.rocks. http://3dp.rocks/lithophane/ Va para a pagina de configuracoes e faca as seguintes alteracoes:Tamanho Maximo (MM) - mude para 75Borda (MM) - mude para 3Espessura (MM) - confirme que e 3As outras configuracoes padrao devem estar boas. Em seguida, va para a aba Imagens, faca o upload da sua imagem. Depois disso, va para a aba modelo e pressione o botao baixar.Por favor, note: as dimensoes finais da Litofania sao 56(l)x75(a)mm, o que inclui uma borda de 1mm ao redor de toda a litofania.Repita o passo 2 acima ate que voce tenha todas as suas imagens criadas. Sinta-se a vontade para usar tambem o blanklithophane.stl se voce quiser uma litofania que nao tenha nada nela.Use seu fatiador para imprimir as Litofanias. Eu recomendo usar 100% de preenchimento para qualquer coisa com uma imagem nela. Voce pode usar 20% de preenchimento se estiver apenas imprimindo a em branco.Ajustando a Moldura da LitofaniaSe voce mudou o tamanho da sua Litofania, pode modificar o codigo para faze-la caber. Eu inclui o codigo fonte. O codigo nao foi escrito para ser facilmente ajustado (idealmente, poderia-se simplesmente especificar uma altura/largura), mas se voce tiver habilidades de programacao decentes, deve ser capaz de descobrir como ajusta-lo. Sinta-se a vontade para refatorar/reescrever o codigo para torna-lo mais parametrizado - incorporar alguma matematica logica simples deve resolver o problema. Se voce fizer isso, poste um remix!Voce precisara usar OpenSCAD para modificar o codigo. Ele pode ser encontrado em: http://www.openscad.orgA Luz LEDPara a luz LED, recomendo usar um LED de 1 watt. Estes sao semelhantes aos que eu usei, e devem caber no case:https://www.amazon.com/Uxcell-a14073100ux0209-Emitter-Heatsink-3-0-3-6V/dp/B00S4U0XL4/Eu recomendo um cabo USB com um cordao pequeno, com pelo menos 2-3 pes de comprimento. Voce pode cortar uma extremidade e usar os fios vermelho/preto. Conecte a outra extremidade a uma fonte de alimentacao de 5v. Um carregador de celular antigo funcionara bem, desde que possa fornecer pelo menos 1 amp.Aqui esta um exemplo de uma fonte de alimentacao que voce poderia usar: https://www.amazon.com/charger-FOBSUNLAND-Universal-Adapter-S6-Note/dp/B073Q1N8FLDependendo do LED que voce usar, voce precisara soldar um resistor em linha no fio positivo antes de conectar ao LED. Verifique o resistor que voce precisa usando http://www.ledcalc.com Se voce estiver usando as recomendacoes acima, precisara de um resistor de 5.6 ohm 1 watt. Voce pode compra-lo aqui: https://www.mouser.com/ProductDetail/Ohmite/OX56GKE/?qs=sGAEpiMZZMvmQ%252bOLa8n%2fM14fcBcO8UjqVyDNvST7Y3k%3dNao se sente a vontade para soldar? Sem problemas. Basta encontrar uma vela de cha e usar isso. A unica desvantagem e que voce nao vai querer colar a tampa na montagem final. Montagem Planeje cerca de 1 hora e 30 minutos para imprimir cada Litofania. A moldura tambem leva cerca desse tempo.Se usar um LEDColoque seu LED na moldura e cole o fio para que fique nivelado com a parte inferior da moldura.Deslize todos os 4 paineis. Encontre um ajudante para segurar a moldura e os paineis para que fique quadrado. Em seguida, cole a parte superior.Se usar uma Vela de ChaCole os cantos da Litofania juntos na parte superior. Caso contrario, as coisas nao vao ficar juntas.Coloque a tampa em cima. Voce pode querer usar uma fita adesiva dupla face ou velcro muito fino para ajudar a mante-la segura, mas ainda assim poder remove-la facilmente.Outras InformacoesEu imprimi minha moldura com PETG XT 3D Fila e meus paineis com ABS e PETG XT 3D Fila, que foi o que eu tinha disponivel. PLA 3D Fila tambem deve funcionar bem. Eu recomendo usar um filamento claro para qualquer coisa que voce queira que brilhe.Por favor, note que a imagem de exemplo da Litofania e registrada. Entre em contato com as Escolas Locais de Northwood antes de usar.
