Pedais CH Pro Substituicao do Potenciometro do Freio (Sensor de Efeito Hall)
Computador
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Pedais CH Pro Substituicao do Potenciometro do Freio (Sensor de Efeito Hall)
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

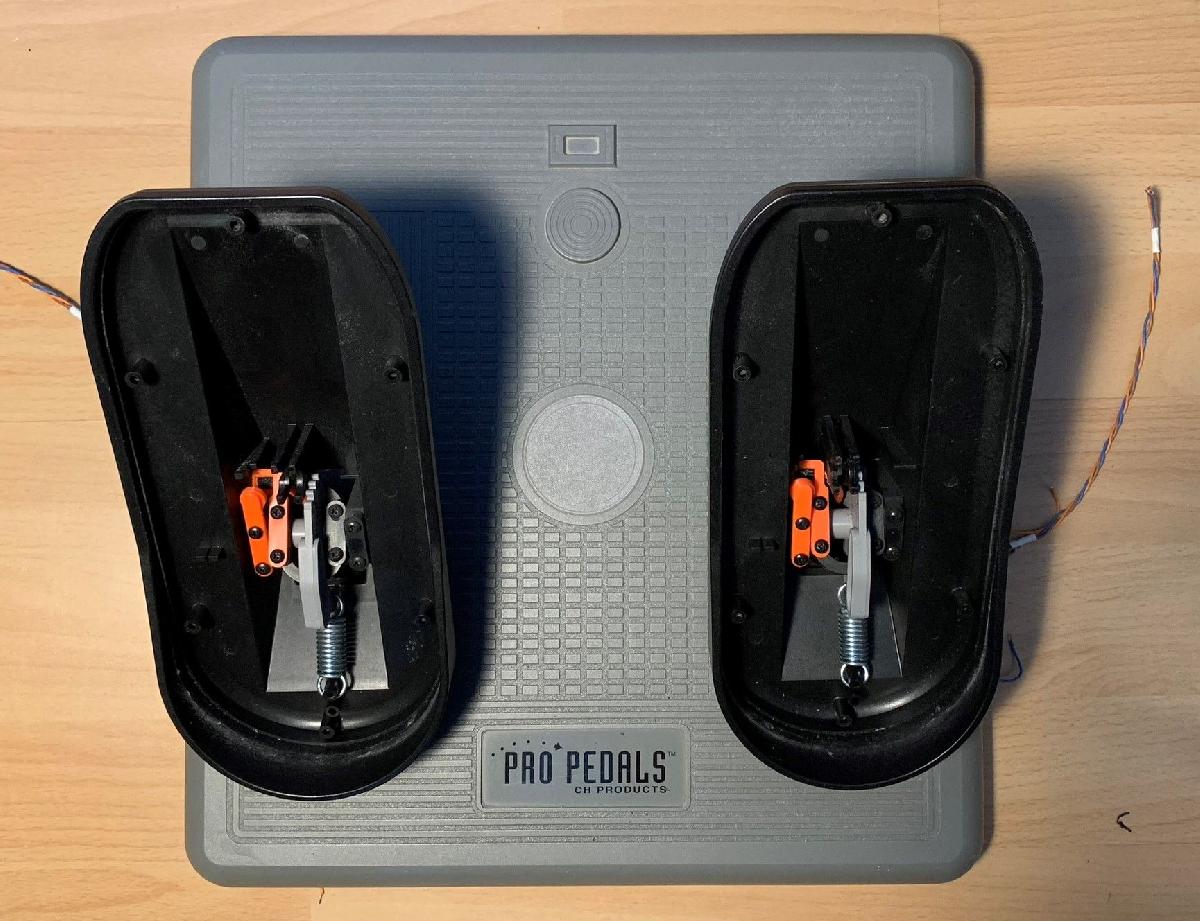

Pedais CH Pro Substituicao do Potenciometro do Freio (Sensor de Efeito Hall) foi projetado para Impressora 3D. Para substituir o potenciometro de freio padrao da CH Products nos Pedais Pro CH no final de sua vida util, projetei duas alavancas para um sensor de efeito Hall AH49E (ou qualquer similar). Duas alavancas devem ser montadas em cada pedal de freio nos suportes de montagem existentes. O potenciometro original precisa ser removido para esta modificacao. Impressas em PLA 3D Fila padrao.O novo suporte e projetado para ser montado nas placas de rolamento de cada pedal de freio. A modificacao e praticamente nao destrutiva, pois nao ha necessidade de adicionar furos adicionais. A unica modificacao necessaria e nas capas dos freios. Em cada capa, ha dois espacadores que pressionam as placas de rolamento. Como a alavanca e montada em cima dessas placas, os espacadores precisam ser encurtados (sem cortes precisos, apenas para que haja espaco suficiente). Nao percebi nenhuma degradacao devido a essa modificacao.Como ima, usei um ima de neodimio 6x2mm, que pode ser apenas pressionado para dentro da alavanca do ima. Caso seu ima seja menor, voce pode fixa-lo com supercola.O sensor de efeito Hall e mantido no lugar com supercola.Substitui a eletronica dos pedais por um STM32 bluepill configurado como joystick HID atraves do FreeJoy. Os sensores de efeito Hall estao conectados a duas entradas analogicas e calibrados atraves da GUI FreeJoy. Qualquer outro joystick HID pode ser usado.
