Pecas especificas do U9 C4 baseadas em escala real do R5 D4 Droid

Robótica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Pecas especificas do U9 C4 baseadas em escala real do R5 D4 Droid

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Pecas especificas do U9 C4 baseadas em escala real do R5 D4 Droid foi projetado para Impressora 3D. Estou construindo um androide U9-C4 em escala real baseado nos arquivos do Sr. Baddeley.U9-C4 tem algumas partes especificas, eu compartilho aqui.Siga minha pagina de construcao no U9-C4 no facebook.https://www.facebook.com/Droid-U9-C4-building-3D-printed-1502088963178391/ Estrutura de torta e anel superior personalizadoSe voce usar meu anel superior personalizado, tera que imprimir a estrutura de torta de 98% redimensionada;Eu compartilho o stl pronto para imprimir redimensionamento.Logica dos olhos: U9-C4_eyes_beta1.inoVoce precisa: arduino UNO R3 x1Sparkfun Sensor de audio: https://www.sparkfun.com/products/12642 x1Adafruit neopiwel 50x50 jewel (7 led) : https://www.adafruit.com/product/2860 x3Use 3 U9-C4 (lente de 34mm com Neopiwel jewel).stlColoque 4 imas 5mm x 2mm dentro. (Ebay e seu amigo ;))Use U9-C4 Jig_to_center_eyes.stl para perfurar a cupula principal. Coloque um parafuso de 4 mm de diametro x 8 mm de comprimento nos orificios perfurados.Voce pode facilmente instalar e remover os olhos (para o transporte ou a manutencao) Sistema de abertura da torta Voce precisa de imprimir 3 partes Torta servo da dobradicado bracoda montagemEu uso o servo SG90

Baixar

O arquivo "Pecas especificas do U9-C4 baseadas em escala real do R5-D4 Droid" é uma contribuição interessante para entusiastas da impressão 3D e construção de robôs. O autor, que está criando um androide U9-C4 em escala real inspirado nos designs do Sr. Baddeley, compartilha várias peças específicas necessárias para a construção do androide. A seguir, uma visão geral dos principais componentes e instruções fornecidas na descrição do arquivo:

### Estrutura de Torta e Anel Superior Personalizado

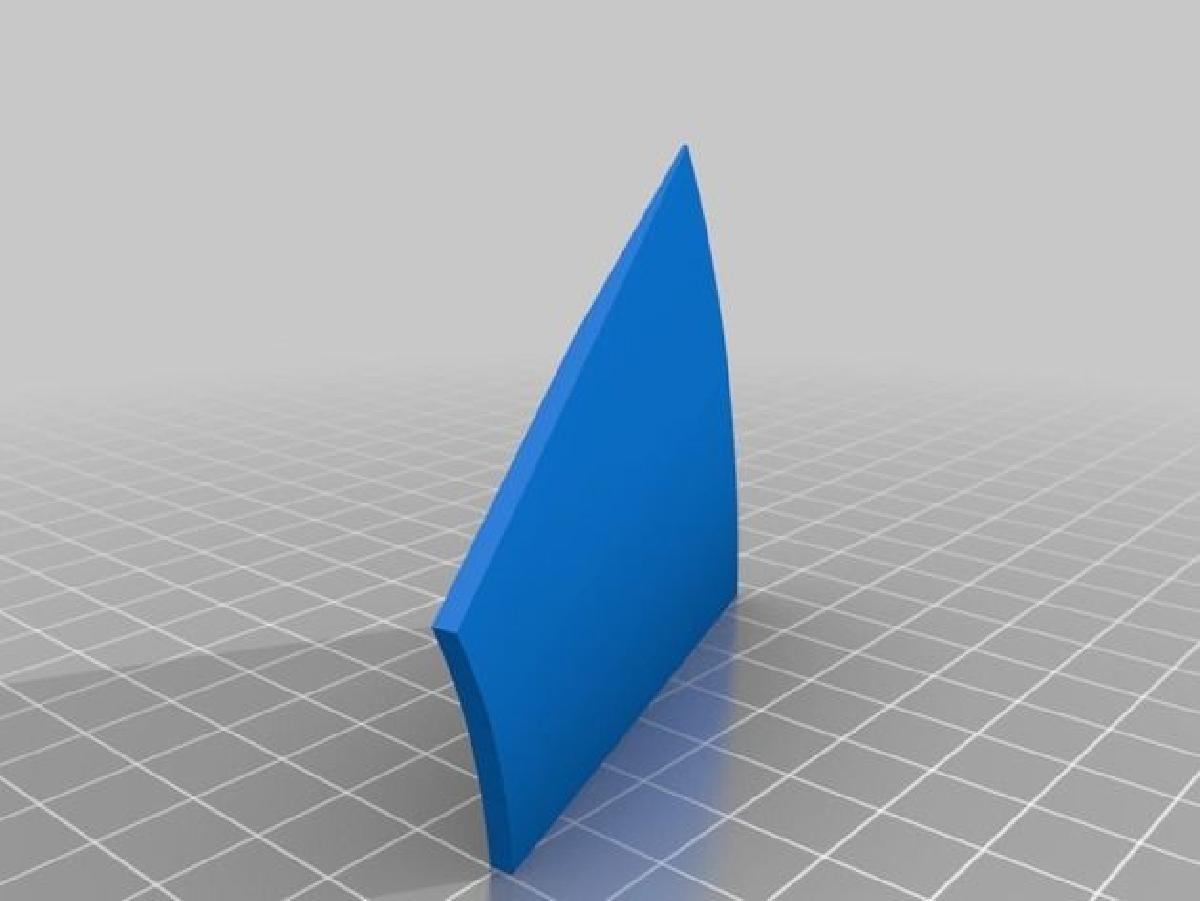

- **Estrutura de Torta**: Se você utilizar o anel superior personalizado que o autor fornece, será necessário imprimir a estrutura de torta com uma escala reduzida de 98%. O autor disponibiliza um arquivo STL já dimensionado para facilitar esse processo.

### Lógica dos Olhos

- **Componentes Necessários**:
- **Arduino UNO R3**: Este microcontrolador é fundamental para a integração da lógica dos olhos.
- **Sensor de Áudio Sparkfun**: Utilizado para capturar sons e, possivelmente, interagir com o robô.
- **Adafruit Neopixel Jewel**: Uma unidade com três LEDs que serve para criar efeitos de iluminação nos olhos do androide.

- **Instruções de Montagem**:
- Imprimir as peças para os olhos com uma lente de 34 mm e inserir ímãs dentro das cavidades para facilitar a instalação e remoção.
- Utilizar um jig para centralizar os olhos e perfurar a cúpula do androide, permitindo a fixação com parafusos.

- **Facilidade de Manutenção**: As opções de instalação e remoção dos olhos foram pensadas para facilitar o transporte e a manutenção do robô.

### Sistema de Abertura de Torta

- **Peças Necessárias**: Para esse sistema de abertura, o autor indica impressões de três componentes essenciais:
- Montagem do servo
- Braço
- Dobradiça
- Torta

- **Servo SG90**: O autor recomenda o uso desse modelo de servo motor, conhecido por sua eficiência e confiabilidade em projetos de robótica.

### Conclusão

O projeto U9-C4 apresenta uma notável fusão entre arte, tecnologia e personalização. Além das impressões 3D, a combinação com componentes eletrônicos e programação faz deste um projeto completo e desafiador para Makers e hobbyistas. Para atualizações, o autor sugere seguir a página de construção no Facebook, onde mais detalhes sobre o progresso e dicas de montagem podem ser compartilhados.

Esse tipo de projeto não só fomenta a criatividade, como também incentiva a participação em comunidades de impressão 3D e robótica, promovendo o compartilhamento de conhecimentos e experiências.
