Sobre o objeto 3D Pecas do Hotend Diamond

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

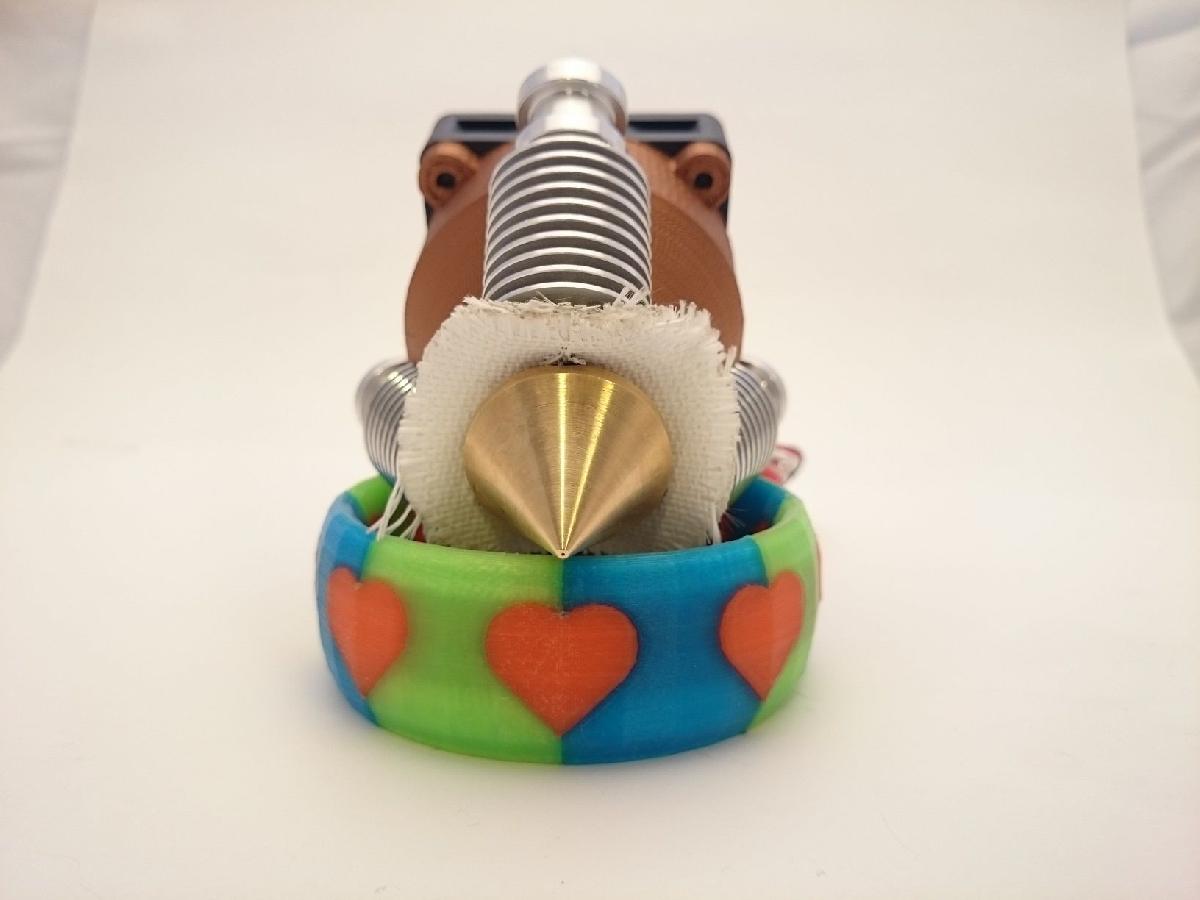

Pecas do Hotend Diamond foi projetado para Impressora 3D. Este e o kit Diamond Hotend que eu desenvolvi enquanto trabalhava para a RepRap.me. Desde entao, mudei para um trabalho completamente diferente e esta peca nao sera atualizada por mim, portanto, se voce tiver sugestoes ou perguntas, por favor, encaminhe-as para [email protected]*Este e um script OpenSCAD que contem uma maquete das pecas metalicas do Diamond Hotend.O script tambem contem rotinas para gerar a estrutura (tambem chamada de Cooling Shield) necessaria para o resfriamento adequado dos tres dissipadores de calor E3D do Diamond Hotend utilizando um unico ventilador de alta potencia de 50 mm.Alem disso, ele possui uma opcao para um ventilador 5015 para permitir o resfriamento ativo do material impresso.Habilite isso definindo:blower_enable = true;diamond_metal_parts_only.stlMaquete das pecas metalicas feita para o proposito de subtracao do seu design personalizado.Esta parte e feita com o script scad definindo:assembled = false;metalPartsOnly = false;As configuracoes acima foram exportadas para arquivos STL.Sinta-se a vontade para obter o script OpenSCAD e fazer quantas derivadas forem necessarias para se ajustar a sua(s) impressora(s), mas por favor, mantenha uma referencia a esta peca.Para mais informacoes, visite http://reprap.org/wiki/Diamond_Hotendou http://reprap.me/extruder/diamond-hotend.htmlFundamentos da construcao:A pagina Diamond_Hotend no reprap org tem um link para Diamond_Nozzle.pdf com desenhos e especificacoes de distancias.Cada furo de montagem M6 para torres de resfriamento esta inclinado a 28 graus do centro e espacado a 120 graus um do outro.A partir da origem (o ponto onde todas as linhas se encontram), ha uma distancia de 24 mm ate o inicio de cada furo roscado M6 (que em si tem 6 mm de profundidade medidos a partir do ponto mais distante na superficie superior)As dimensoes do E3D LiteV6 podem ser encontradas na pagina inicial da E3D.Claro que o diamond_hotend_assembly.scad tambem contem todas essas informacoes (se voce conseguir decifra-las) :-)FAQ:Q: existe um .stl de bico disponivel?A: Nao realmente - mas se vocebaixar e instalar a versao mais recente do OpenSCADabrir "diamond_hotend_assembly.scad"definir "metalPartsOnly = true;" na linha 14adicionar "//" na linha 87 para que fique "//coldend();"pressionar F6 para renderizar e clicar em "Arquivo"-"Exportar"-"Exportar como STL..."entao voce pode gerar seu proprio "nozzle.stl" :)Ou voce pode apenas dar uma olhada em "diamond_cooler_metal_parts_only.stl"

Baixar

O arquivo "Pecas do Hotend Diamond" é um projeto intrigante para impressão em 3D, focado na criação do Diamond Hotend, um sistema de extrusão para impressoras 3D que promete eficiência e versatilidade na impressão de diferentes tipos de filamentos. Desenvolvido pelo autor durante seu trabalho na RepRap.me, o kit oferece uma estrutura bem pensada que combina design e funcionalidade.

### Descrição do Arquivo

O arquivo principal é um script OpenSCAD que contém uma maquete das partes metálicas do Diamond Hotend. Ele é mais do que apenas um simples modelo; inclui rotinas que geram uma estrutura chamada Cooling Shield, essencial para o resfriamento adequado dos três dissipadores de calor (HeatSinks) que acompanham o sistema. Isso garante que ele funcione corretamente, evitando problemas como obstruções ou superaquecimento.

A possibilidade de adicionar um ventilador de 5015 para resfriamento ativo do material impresso é um recurso interessante. Habilitando a função `blower_enable = true;`, o usuário pode ajustar as configurações para otimizar a impressão, especialmente ao trabalhar com filamentos que necessitam de resfriamento rápido.

### Estrutura do Scripts e Peças

O script também permite gerar apenas as partes metálicas, facilitando a personalização do design do usuário. Isso é feito definindo as variáveis `assembled = false;` e `metalPartsOnly = false;`, possibilitando que o usuário faça modificações conforme suas necessidades. As partes são exportadas em formato STL, permitindo que sejam facilmente carregadas em um software de fatiador para impressão.

### Especificações Técnicas

Os fundamentos da construção são bem detalhados, considerando aspectos como a inclinação dos furos de montagem (M6) e a distância entre eles. O projeto aborda a importância da precisão nas medidas, destacando que cada furo está inclinado a 28 graus do centro e espaçado a 120 graus entre si, com uma distância de 24 mm até o início de cada furo roscado M6.

### Geração do Nozzle

Para aqueles que precisam do bico (nozzle), o autor oferece uma solução prática. Embora não tenha um modelo STL disponível diretamente, ele orienta os usuários a realizarem a exportação do modelo a partir do script OpenSCAD. Isso permite que cada um possa gerar seu próprio nozzle personalizado, promovendo a flexibilidade e adaptabilidade do projeto.

### Conclusão

Em suma, o "Pecas do Hotend Diamond" é um recurso valioso para entusiastas de impressão 3D que desejam explorar as capacidades do Diamond Hotend. O autor encoraja modificações e encoraja a comunidade a contribuir com sugestões, mantendo um espírito colaborativo. Com os links fornecidos para mais informações e a FAQ, o projeto se mostra acessível e amigável para usuários de todos os níveis de experiência. É uma excelente oportunidade para aprofundar conhecimentos em impressão 3D e, ao mesmo tempo, experimentar um design inovador.
