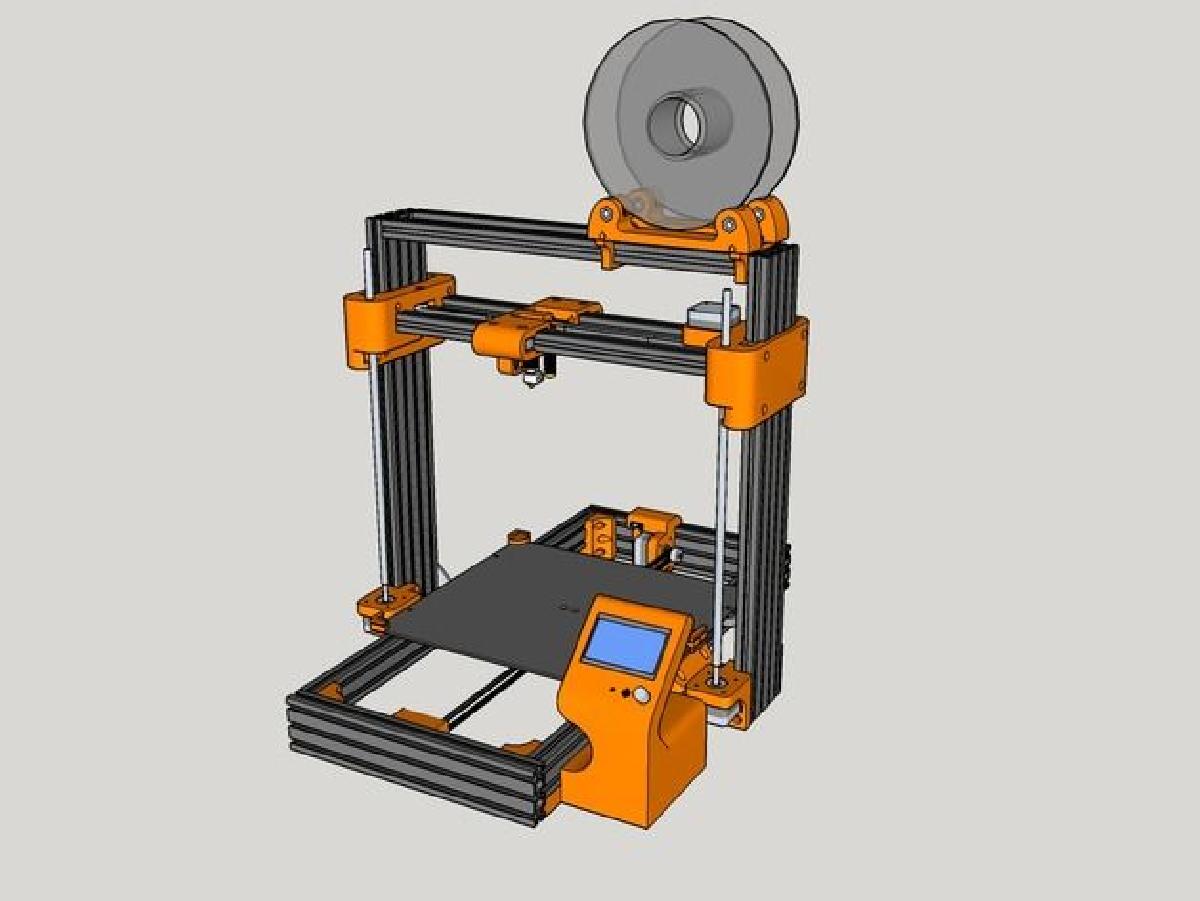

Sobre o objeto 3D Pecas de reposicao do Cobblebot Vanguard VOS

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Pecas de reposicao do Cobblebot Vanguard VOS foi projetado para Impressora 3D. Assim comecou a projetar a primeira peca de reposicao e estou de alguma forma otimista, que mais virao.Atualizacao 07.12.2015:Carregado os z-sliders para corrigir muitos problemas com o design original. Os arquivos sao zslider_left6.stl e zslider_right6.stl. Ambos precisam ser impressos com estruturas de suporte. As configuracoes recomendadas sao 25% de preenchimento e 0,2 mm de resolucao.Atualizacao 08.12.2015:Precisei atualizar zslider_left6.stl para zslider_left7.stl, pois havia alguns problemas com o bolso para o interruptor x-endstop (diametro dos parafusos muito pequeno, comprimento muito curto).Atualizacao 14.12.2015:Adicionado xcarrier_main13.stl e xcarrier_helock13.stl. Fornece suporte para um unico hotend, ventilador e sensor de proximidade (LJ12A3-4-Z/BY).Atualizacao 16.12.2015:Adicionados suportes de canto para a estrutura da cama. Os arquivos sao bedframe_bracketA.stl e bedframe_bracketB.stl (espelhados). Voce precisa de dois de cada.Atualizacao 17.12.2015:Adicionado suporte para motor de passo do eixo z. O arquivo e zstepper_mount.stl.Atualizacao 18.12.2015 (a):Adicionada uma peca para montar a estrutura da cama nos trilhos do eixo x na parte inferior em um angulo reto. O arquivo e bedframe_crossmount.stl. Voce precisa de dois deles.Atualizacao 18.12.2015 (b):Adicionada uma segunda versao do z-slider direito, porque as porcas de latao de terceiros sao ligeiramente menores do que a porca de latao original que vem da cobblebot.Por favor, note que voce precisa de um ou do outro:zslider_right6.stl ...e para a porca de latao original que vem da cobblebotzslider_right_3rdparty.stl ...e para as ligeiramente menores, compradas de terceirosAtualizacao 19.12.2015 (a):Adicionada uma peca de reposicao para o suporte do y-idler. O arquivo e yidler17.stl.Atualizacao 19.12.2015 (b):Adicionada uma peca de reposicao para a montagem conjunta do motor de passo y e do y-endstop.Nota: para fiacao mais facil e limpa, as duas partes eletronicas foram colocadas juntas e devem ser montadas na parte de tras da impressora (idler na frente).O arquivo e ymount19.stlNota lateral:Alguns dos STLs tem uma geometria bastante desafiadora que requer estruturas de suporte.Decidi projeta-los eu mesmo e nao usar a funcao de fatiamento, pois o fatiador parece criar suportes desnecessarios demais e da muito trabalho para remove-los.Esses STLs adicionais estao disponiveis, mas ainda nao publicados, pois nao esta claro se ha alguem interessado.Por favor, deixe um comentario curto caso queira ve-los tambem publicados.Atualizacao 20.12.2015:Atualizado ymount19.stl para ymount20.stl e bedframe_crossmount.stl para bedframe_crossmount20.stl para correcoes menores que surgiram durante a instalacao.Para o ymount, os furos dos parafusos foram movidos em 1mm para facilitar a instalacao.O bedframe-crossmount foi reduzido pois os cantos colidiram com os Conectores de 5 Pontos da cobblebot durante a instalacao.Atualizacao 21.12.2015:Adicionada uma peca de reposicao para montar a correia dentada na parte inferior da cama de impressao.O arquivo e bedbeltclamp21.stlAtualizacao 22.12.2015:Adicionado um suporte de bobina que vai em cima dos trilhos superiores do eixo x.O arquivo e spoolhldr22.stlAtualizacao 22.12.2015:Adicionadas barras no tamanho 10x2x200 mm. Elas se encaixam em slots vazios das extrusoes de aluminio e podem ser usadas para esconder fiacoes dentro desses slots.O arquivo e slots.stlAtualizacao 04.01.2015:Fiz um design diferente para o suporte de bobina, pois descobriu-se que a primeira versao tinha muita resistencia ao rolamento e nao funcionava bem. O novo design usa rolamentos de esferas para um rolamento suave. A largura da bobina pode ser ajustada conforme necessario.Os rolamentos de esferas tem 22 mm de diametro externo, 8 mm de diametro interno e 7 mm de largura. Sao necessarios 4 desses rolamentos de esferas. Alem disso, voce precisa de 4 parafusos M8 x 30 mm e 4 porcas M8. Os arquivos sao spoolbb_slide_25.stl e spoolbb_rail_25.stl. Dois de cada sao necessarios.Atualizacao 08.01.2016:Mudei o design para suporte de motor z duplo para eliminar a queda do x-gantry. Isso requer as pecas impressas em 3D zmount_right30.stl e zmount_left30.stl e versoes atualizadas dos zsliders esquerdo e direito, zslider_left30.stl e zslider_right30.stl.Claro que voce tambem precisa de um segundo conjunto de parafuso de avanco, porca de latao, motor de passo e acoplador de motor/parafuso. A partir dos testes, posso confirmar que isso fez um grande avanco na qualidade de impressao e vale o esforco!Atualizacao 06.02.2016:Adicionado um gabinete para controlador e display LCD. O nome do arquivo e controller30.stl.O preenchimento recomendado e 10% com estruturas de suporte ativadas.#

Baixar
