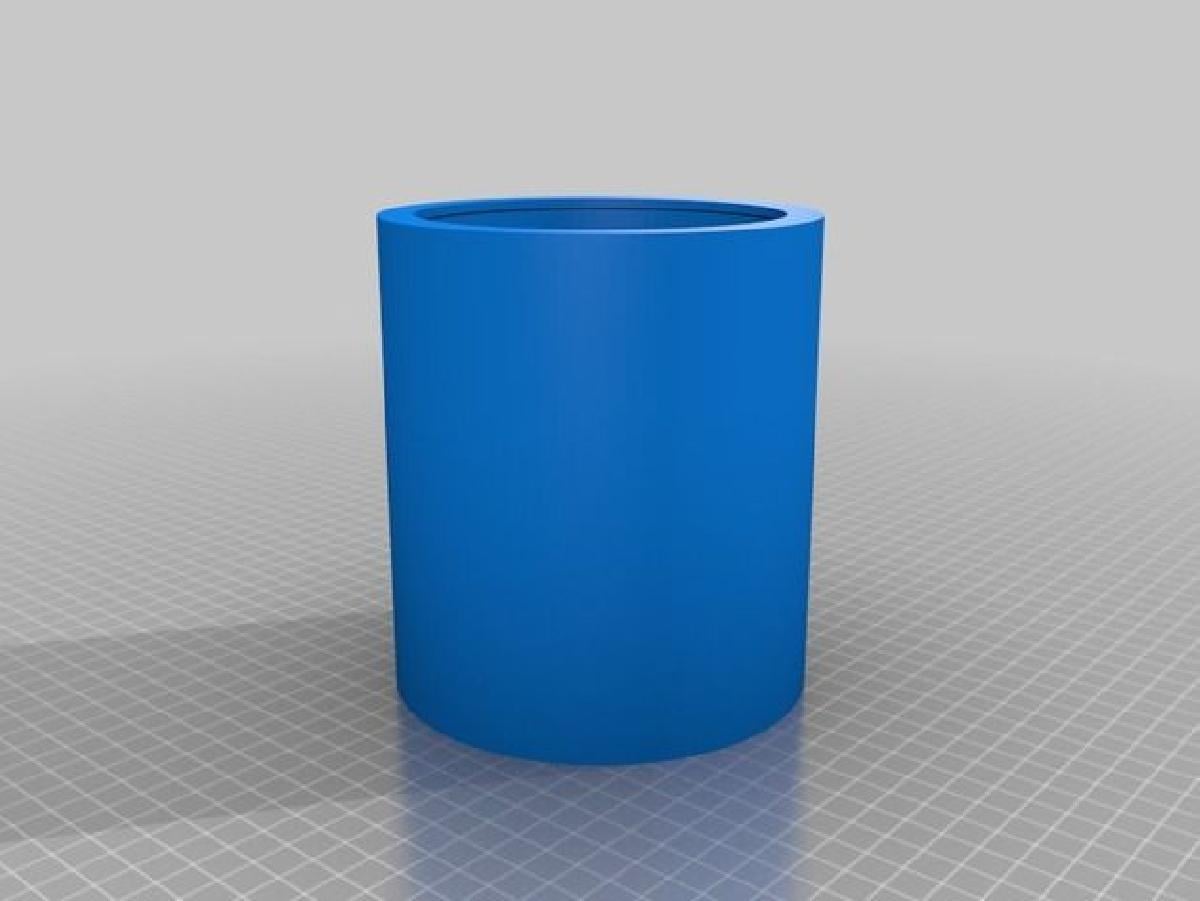

Pecas de Coleta de Poeira de PVC de 4 Polegadas

Máquinas-ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Pecas de Coleta de Poeira de PVC de 4 Polegadas

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Pecas de Coleta de Poeira de PVC de 4 Polegadas foi projetado para Impressora 3D. Conjunto de adaptadores em Y e portoes de explosao para usar tubo de PVC de 4 polegadas como um sistema de coleta de poeira. Eu nunca tentei imprimir o portao de explosao de 4 polegadas porque minha impressora e muito pequena. A maioria dos portoes de explosao esta em duas metades e voce pode solda-los juntos com acetona se imprimir com ABS. Tambem ha uma cola disponivel na loja de materiais de construcao pelo tubo de PVC especialmente feita para unir ABS ao PVC se voce precisar de uma junta permanente. Eu inclui uma versao impressa no lugar de um dos portoes de explosao, mas voce vai querer uma impressora com dois bicos e filamento de suporte soluvel para aquele, eu acho. Os ganchos sao feitos para que voce parafuse a placa de base no teto/parede e depois encaixe o gancho. Eu sugiro imprimir apenas uma parte do anel para a parte do conector que voce esta planejando usar para garantir que se encaixara corretamente. Para maior resistencia, voce pode fazer tres perimetros, mas eu acho que esses sao mais fortes do que os comprados na loja na minha impressora de qualquer maneira. Como sempre, se tentar impressoes grandes com ABS, certifique-se de ter um recinto aquecido ou eles vao se deformar. Atualizado 2018-12-09: Adicionado adaptador de 2,5 polegadas para 2,5 polegadas. Atualizado 2019-01-03: Adicionado adaptador de encaixe por friccao de 4 polegadas e foto dele na plaina Dewalt. Atualizado 2019-01-05: Adicionado conector de tubo de 4 polegadas para 2,5 polegadas (imprimir com o lado da porta de 2,5 polegadas PARA BAIXO). Atualizado 2019-01-08: Adicionado adaptador de PVC de 4 polegadas para 4 polegadas. Atualizado 2019-01-24: Adicionado conector rotativo de PVC de 4 polegadas. Imprima no lugar sem suportes. Quebre-o com uma chave de cinta apos a impressao. Sua impressora deve ser capaz de lidar com a impressao de lacunas com tolerancia de 0,5 mm. Veja meu abridor de portao de explosao acionado por servo aqui: https://www.thingiverse.com/thing:3301904
