Parte Superior do Eixo Z com Mola para Perfil de Aluminio 2040

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Parte Superior do Eixo Z com Mola para Perfil de Aluminio 2040

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

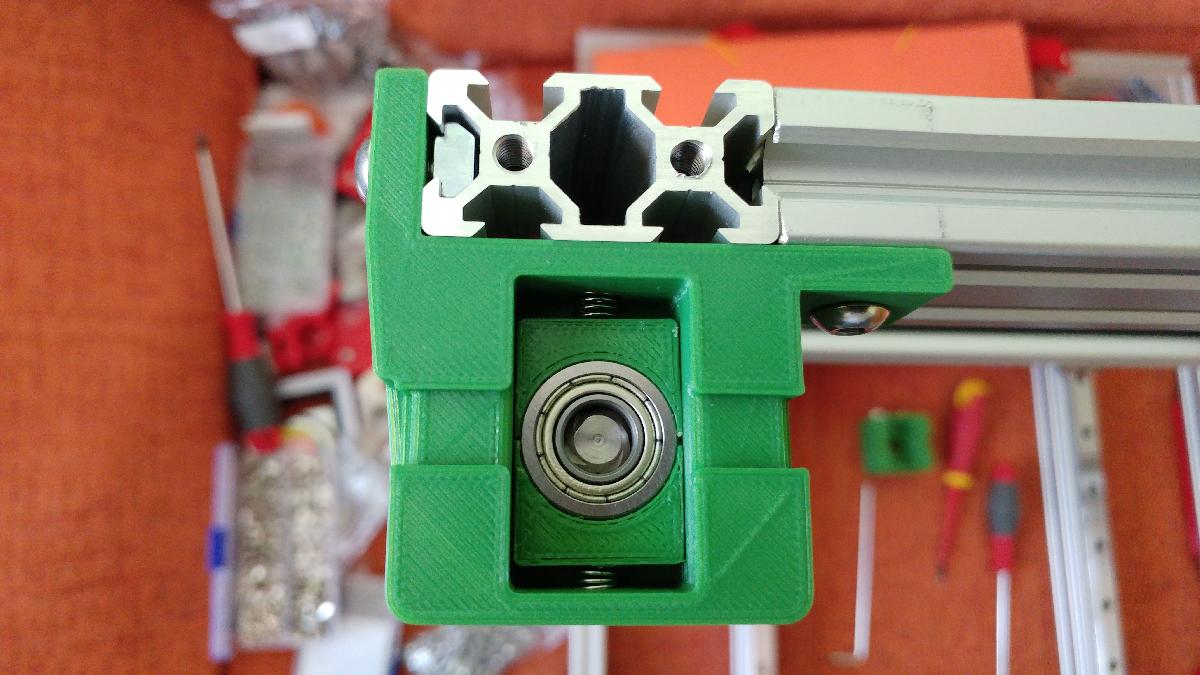

Parte Superior do Eixo Z com Mola para Perfil de Aluminio 2040 foi projetado para Impressora 3D. Grande trabalho de design do designer original, o problema e que estou construindo uma impressora bastante parecida com a Creality CR10, mas a estrutura superior leva um perfil de tamanho 2040 (o original e de 2020) (20x20 e o tamanho em mm) e a parte superior e diferente, pois nao se apoia sobre os 2 mastros superiores como a Creality CR10, mas vai inserida entre eles (ver fotos). Portanto, o design original nao e compativel, pois a distancia entre os parafusos de fixacao nao e adequada para ser fixada ao perfil de tamanho 2040. Portanto, decidi modifica-lo para que se fixe corretamente sobre esse tipo de perfil.Eu realizei 2 designs, um simples como o original, mas adaptado a esse tipo de perfil (tambem seria adequado para a Creality CR10/CR10S) e outro em que reforcei a fixacao para que a ancoragem seja mais robusta em duas pecas diferentes (uma para a parte esquerda e outra para a direita).Para poder realiza-lo, voces precisarao de rolamentos desse tipo:https://www.amazon.es/gp/product/B07N2J1Q7P/ref=ppx_yo_dt_b_asin_title_o05_s00?ie=UTF8&psc=1Voces tambem precisarao de molas, eu ja tinha esta caixa com uma grande variedade (as menores vao de perolas)https://www.amazon.es/gp/product/B079N7BMS3/ref=ppx_yo_dt_b_asin_title_o04_s00?ie=UTF8&psc=1Para a fixacao, use 4 parafusos de M4x40 (se voces usarem o de 2 pecas, leva mais 6 parafusos de M5x10) com suas respectivas porcas de ranhura.

Baixar

O arquivo "Parte Superior do Eixo Z com Mola para Perfil de Aluminio 2040" representa uma significativa adaptação de um design existente para o uso em impressoras 3D, especialmente para modelos que funcionam com perfis de alumínio de 2040, como no caso mencionado, onde a estrutura se difere da Creality CR10 original que usa perfis de 2020.

### Descrição do Projeto

O autor do projeto identificou que a parte superior do eixo Z da impressora que está construindo não poderia ser compatível com o design existente devido à diferença nas distâncias dos parafusos de fixação. Para resolver isso, o autor fez duas versões do design:
1. **Design Simples**: Uma versão otimizada para se ajustar diretamente ao perfil de alumínio 2040, mas que também poderia ser utilizada em impressoras Creality CR10 e CR10S.
2. **Design Reforçado**: Uma versão melhorada que proporciona uma fixação mais robusta, dividida em duas peças separadas (uma para cada lado da estrutura).

### Componentes Necessários
Para utilizar este modelo, o autor recomenda alguns componentes específicos:
- **Rolamentos**: É necessário utilizar rolamentos que podem ser encomendados pelo link fornecido, garantindo que a impressão e operação do eixo Z sejam suaves.
- **Molas**: O autor já dispunha de uma variedade de molas e sugere que os usuários procurem um conjunto similar ao que ele possui para atender às necessidades do design.
- **Parafusos**: Para a fixação, serão necessários parafusos M4x40 e, caso se utilize o design de duas peças, mais parafusos M5x10, acompanhados das respectivas porcas de ranhura.

### Considerações de Impressão
Para a impressão em 3D deste modelo, é crucial:
- **Escolher o Material**: O material de impressão deve ser resistente, como ABS ou PLA reforçado, dependendo da aplicação e exigências de força e rigidez.
- **Ajustes de Impressor**: Dependendo da impressora 3D utilizada, calibrar as configurações é essencial para garantir que a peça se encaixe corretamente no perfil de alumínio 2040.
- **Verificação de Compatibilidade**: Certifique-se de que os acessórios, como os rolamentos e molas, compatibilizem-se com o modelo impresso.

### Conclusão
O design "Parte Superior do Eixo Z com Mola para Perfil de Aluminio 2040" é um excelente exemplo de adaptação e inovação na construção de impressoras 3D. A capacidade de personalizar e modificar um design original para satisfazer necessidades específicas é fundamental para a comunidade de makers e entusiastas da impressão 3D. A adição de diferentes opções de design também permite que os usuários escolham a melhor solução para suas demandas específicas, levando a uma construção mais robusta e eficaz da impressora.
