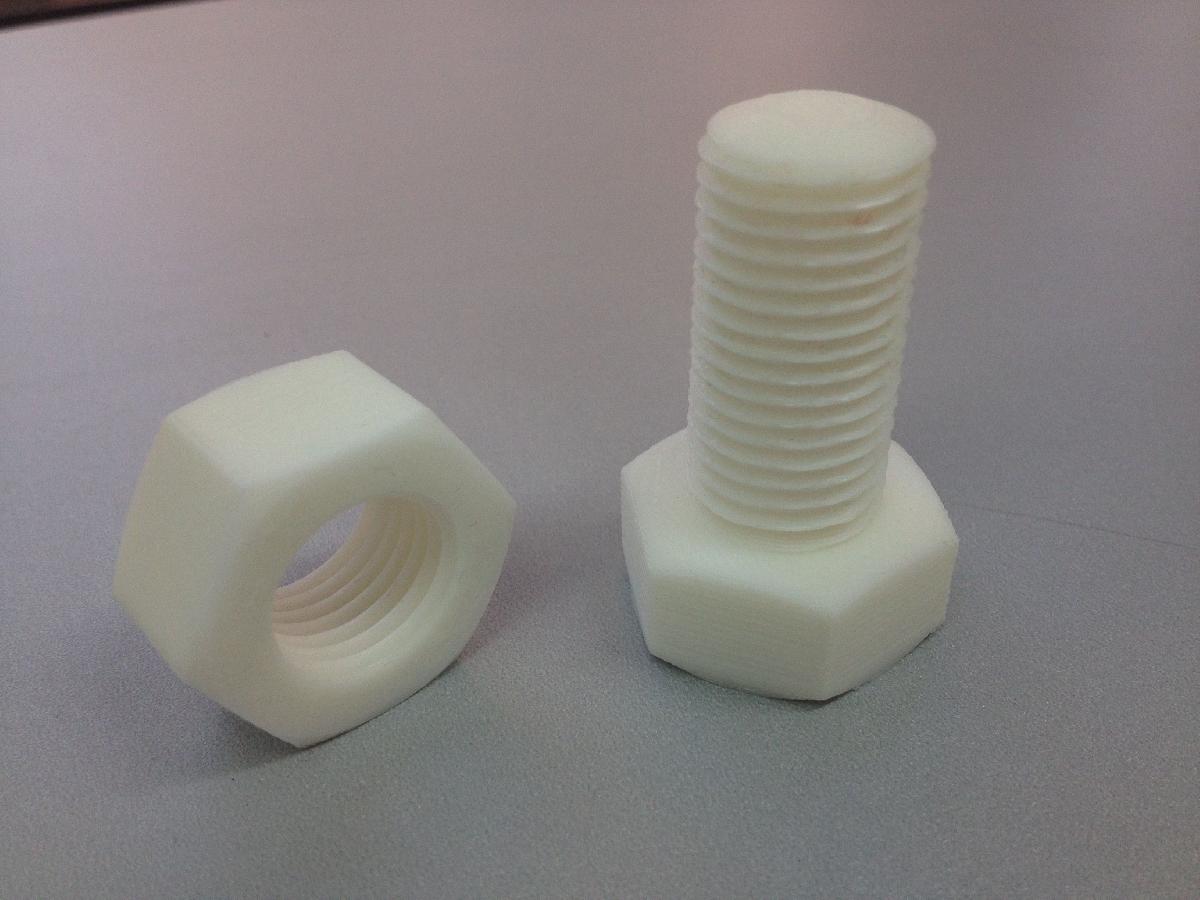

PARAFUSO & PORCA

parts

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D PARAFUSO & PORCA

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

PARAFUSO & PORCA foi projetado para Impressora 3D. Ha alguns dias, um familiar me pediu uma porca de Metrica 18 e passo de 2 mm, ja que a bomba de achique do barco havia quebrado. Apos buscar porcas no Solid Works e nao encontrar a de Metrica 18 e passo 2 mm, decidi construi-la do zero a partir das definicoes geometricas da norma DIN 13. Anexo o arquivo DWG. Ao construir as pecas, deixei uma folga de cerca de 100 micras entre as roscas para facilitar seu acoplamento. Uma vez impressa, tive que limar levemente a rosca do parafuso, ja que nos pontos onde cada camada comeca a imprimir, o extrusor deixava um pequeno ressalto. Uma vez limado levemente com uma lamina, funciona a perfeicao. Apesar de estar impresso com um infill de 30%, parece bastante solida e resistente. Impressa em PLA 3D Fila a 200º C e com uma resolucao de 200 micras. Aqui um video do resultado: http://youtu.be/Fa_MnYPb6zE

Baixar

O projeto de um modelo 3D de um parafuso e porca, conforme descrito, é uma aplicação prática das técnicas de impressão 3D que demonstra a resolução de problemas cotianos. Aqui estão alguns aspectos relevantes sobre o modelo e sua impressão:

### Nome do arquivo: PARAFUSO & PORCA

### Descrição do projeto:
1. **Objetivo**: O modelo foi desenvolvido para atender à necessidade específica de um familiar que precisava de uma porca de Metrica 18 e passo de 2 mm, utilizada em uma bomba de esgoto de barco que havia quebrado.

2. **Criação do Modelo**: O autor optou por criar o modelo do zero, utilizando as definições geométricas da norma DIN 13, uma norma amplamente usada para fixadores, que garante que as dimensões e geometrias sejam precisas e funcionais.

3. **Folga nas Roscas**: Durante o design, foi intencionalmente deixada uma folga de cerca de 100 micras entre as roscas do parafuso e da porca. Essa folga é crucial para facilitar o acoplamento, especialmente levando em conta a precisão da impressão 3D, onde pequenas variações podem ocorrer.

4. **Impressão e Acabamento**: O autor imprimiu as peças em PLA a uma temperatura de 200ºC e com uma resolução de 200 micras (0,2 mm). Após a impressão, ele observou que era necessário lixar levemente a rosca do parafuso, pois algumas imperfeições eram causadas por pequenos ressaltos nas camadas, um problema comum na impressão 3D. Com o lixamento, o encaixe ficou perfeito.

5. **Estrutura e Resistência**: O modelo foi impresso com um preenchimento de 30%, o que oferece um balanço entre leveza e resistência. Apesar de não ter um preenchimento total, o autor relatou que a peça se manteve sólida e resistente para o uso pretendido.

6. **Resultados Visuais**: O autor também compartilhou um vídeo do resultado final da impressão, o que pode ser útil para outros usuários que queiram ver o funcionamento do modelo.

### Considerações Finais:
Esse projeto ilustra não apenas a aplicação de normas técnicas em design e fabricação, mas também a habilidade de solucionar problemas práticos por meio da impressão 3D. A experiência em ajustar as peças após a impressão é um aprendizado valioso para qualquer entusiasta de impressão 3D. Isso reforça a importância do ajuste fino nas especificações do design para otimizar a funcionalidade das peças impressas.
