Sobre o objeto 3D Pantografo

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

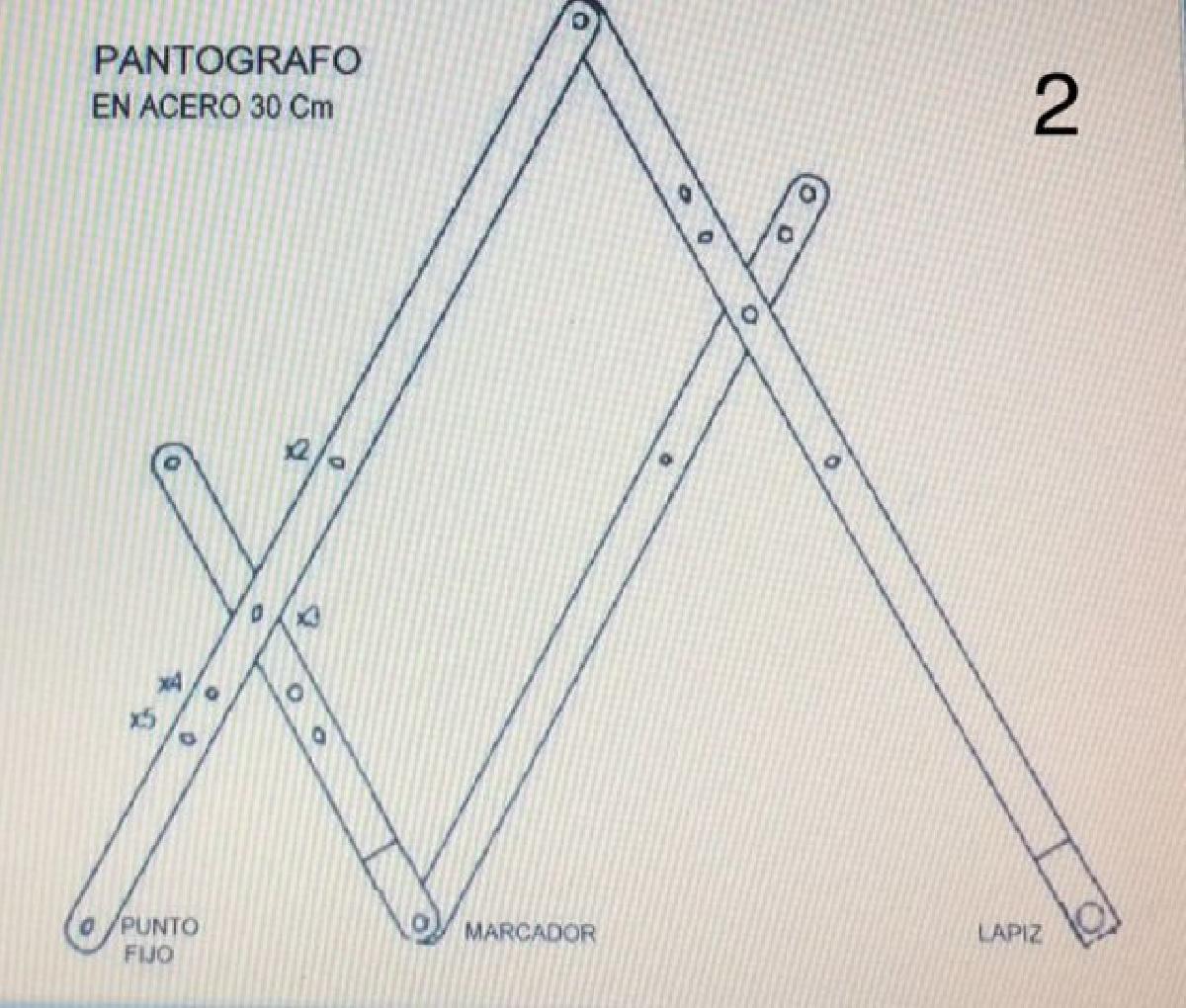

Pantografo foi projetado para Impressora 3D. Depois de investigar um pouco sobre as medidas corretas e o modo de funcionamento de um pantografo, decidi construir um do zero. As medidas foram retiradas deste video: https://www.youtube.com/watch?v=XSt16Wkt6nc. A escala real nao coube na bandeja da Ender3, entao escalei para 96%. Quanto as borboletas para unir os buracos, o fixador e a ponta de desenho, nao consegui testa-las totalmente porque acabei o material para imprimir; no entanto, desses acessorios, estou enviando o arquivo feito no Freecad para que voce possa ajusta-lo a seu gosto. Assim que puder imprimir novamente, vou reupar esses acessorios. De qualquer forma, com conhecimentos basicos, voce poderia fazer os acessorios para que se ajustem bem aos orificios.

Baixar

O modelo 3D denominado "Pantografo" é uma construção interessante que resulta de uma pesquisa cuidadosa sobre as dimensões e o funcionamento desse dispositivo. O pantógrafo é uma ferramenta mecânica que permite a ampliação ou redução do desenho, e é ideal para artistas e profissionais que desejam reproduzir imagens ou traçar desenhos com precisão.

### Descrição do Modelo

1. **Dimensões e Escala:**
O modelo foi feito com base em um vídeo que fornece informações sobre as medidas corretas, mas devido ao tamanho do modelo original, o autor optou por escalar o projeto para 96% para que ele coubesse na bandeja de impressão da impressora 3D Ender 3. Este ajuste é um fator importante para quem trabalha com impressoras de tamanho limitado, pois garante que o projeto possa ser realizado sem comprometer sua integridade estrutural.

2. **Componentes do Modelo:**
- **Verificação de Medidas:** O autor realizou uma investigação para garantir que as medições fossem precisas, o que é crucial para o funcionamento eficiente do pantógrafo.
- **Acessórios:** O modelo inclui borboletas para unir os furos, um fixador e uma ponta de desenho. No entanto, devido à falta de material para impressão, o autor não conseguiu testar completamente esses acessórios. Isso ressalta a importância de protótipos e testes durante o processo de design.

3. **Possibilidades de Personalização:**
O autor compartilha que também está disponibilizando o arquivo feito no FreeCAD, permitindo que outros usuários ajustem esses acessórios conforme suas necessidades. Isso não apenas promove a personalização, mas também envolve a comunidade na criação e melhoria do modelo, o que pode levar a inovações.

4. **Impressão e Ajustes:**
Com conhecimentos básicos de design e impressão 3D, outros usuários podem facilmente modificar os acessórios para melhorar o ajuste nos orifícios do modelo. A adaptação do design para que funcione adequadamente em suas impressoras é um ponto forte da comunidade maker e do movimento de código aberto.

### Conclusão

O modelo "Pantografo" não é apenas um exemplo de design criativo e funcional, mas também uma excelente oportunidade para aprender mais sobre a impressão 3D, ajustes de peças e o funcionamento de dispositivos mecânicos. Com o compartilhamento aberto dos arquivos e a disposição do autor em atualizar os acessórios, esse projeto tem potencial para evoluir, promovendo a colaboração e a inovação. Para qualquer entusiasta da impressão 3D, esse modelo pode servir tanto como um desafio quanto como uma valiosa experiência educativa.
