Sobre o objeto 3D Painel para Sim Racing

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

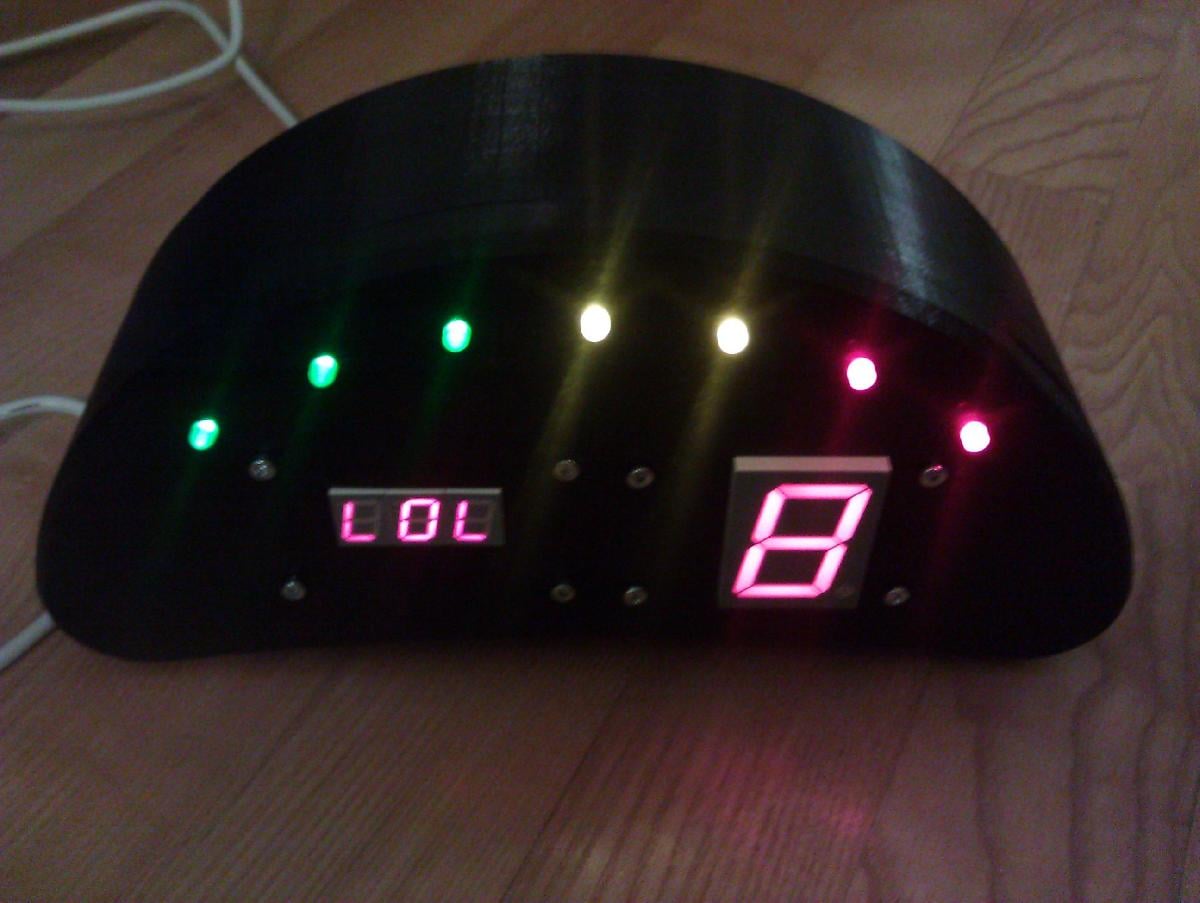

Painel para Sim Racing foi projetado para Impressora 3D. CaixaUma caixa para painel de simulacao de corrida. Ela possui lugares para o velocimetro, o tacometro e os indicadores de marcha atual. Na parte de tras ha um lugar para um conector USB tipo B. E possivel conectar facilmente qualquer tipo de eletronica para fazer o trabalho. Se tudo estivesse em uma unica placa, a caixa poderia ser muito mais fina, se isso fosse preferido. EletronicaA eletronica interna foi construida com sobras de computadores antigos e algumas placas (que nem tinham trilhas). Um microcontrolador PIC esta gerenciando tudo no dispositivo. A configuracao e os dados a serem exibidos sao recebidos de um PC via comunicacao serial pelo USB. A firmware do PIC simplesmente traduz os dados recebidos para serem exibidos em displays de 7 segmentos e LEDs. Uma razao configurada de RPM e mostrada com LEDs do tacometro verdes, amarelos e vermelhos. Suporte para jogosEu escrevi plugins ou outras ferramentas para alguns jogos para obter dados de velocidade, marcha atual, RPM e RPM maximo para o dispositivo. Os dados sao enviados diretamente para a interface serial virtual dos dispositivos.No momento, esses jogos sao suportados:rFactor 2DiRT RallyRaceRoom Racing ExperienceEuro Truck Simulator 2 (e muito provavelmente outros jogos de caminhao da SCS)Assetto CorsaF1 2015 (e possivelmente outras versoes)Project CarsProject Cars 2Os arquivos originais do FreeCAD estao incluidos para facil modificacao. Os esquemas, firmware e software para PC podem ser disponibilizados se alguem estiver interessado.
