Sobre o objeto 3D Painel K40

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

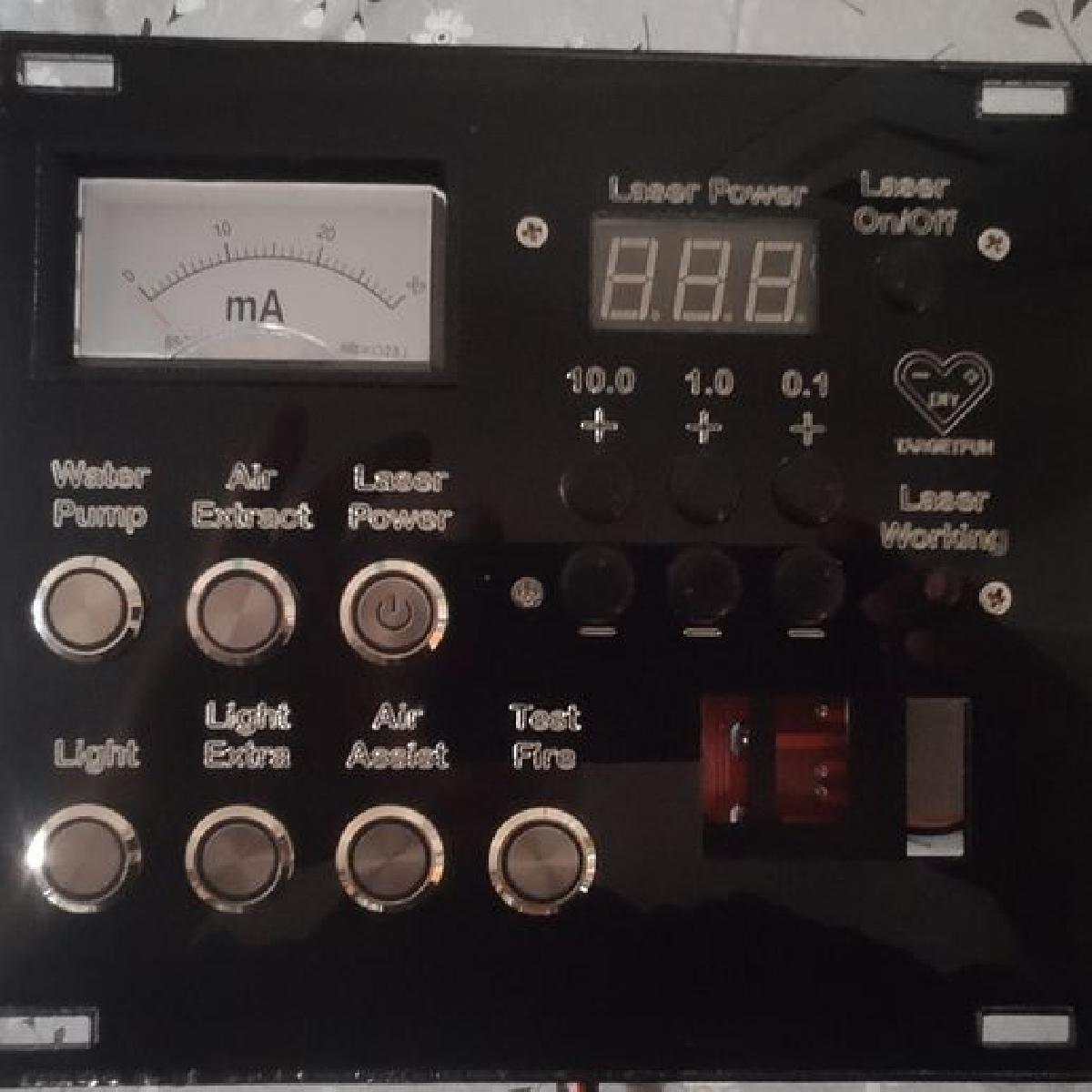

Painel K40 foi projetado para Impressora 3D. Oi pessoal, Este e um renovacao do painel K40. O objetivo e trocar o panel original, substituindo-o por um de PMMA, obtido atraves de corte a laser. Anexo o arquivo vetorial em SVG, para que voce possa modificar e cortar facilmente com seu K40. O painel mantem o painel digital original na placa nano, com excecao do teste de disparo que eu movi, soldando 2 cabos da nano para um botao dedicado no painel. Ele tambem fornece espaco para colocar um amperimetro com montagem padrao de painel: https://it.aliexpress.com/item/33039635263.html?spm=a2g0o.order_list.0.0.1ae33696jTmpy1&gatewayAdapt=glo2ita e um termometro digital. https://amzn.to/41VDcEy Botoes para bomba de agua, extracao de ar, potencia do laser, luz, luz extra e assistencia de ar e o teste de laser dedicado completam o design. Eu tambem pintei, mascarando o indicador de potencia do laser e as janelas de luz vermelha, para que fossem transparentes e nao cortadas. Com as janelas mascaradas, usei um primer primeiro e uma tinta preta depois na parte de tras do painel, gravando e cortando do lado oposto (voce pode precisar inverter o design, selecionar itens para gravar ou cortar, etc.) Finalmente, obtive um painel preto brilhante, com janelas transparentes e etiquetas, pronto para montagem. Os furos sao para interruptores de 16 mm. Botoes para o painel digital podem ser feitos com capas de TPU usando impressora 3D. Eu fiz alguns, para serem usados com separadores de 9 mm entre o painel e a placa nano. Isso e destinado a ser um trabalho inicial para sua versao pessoal do painel. Suporte adicionado para colocar em cima da placa nano para segurar a placa de 8 reles, como na foto anexada. Placa de 8 reles: https://s.click.aliexpress.com/e/_DBLygFx Interruptor: https://s.click.aliexpress.com/e/_DEPwZBP Artigo detalhado no blog: https://targetfundiy.it/index.php/2023/03/09/k40-panel-rebuild/ Video curto rapido: https://youtube.com/shorts/rCd8eGqyEkw?si=a8VgoxOzF1Vv6Q7O Divirtam-se Sandro Fiquem ligados em: www.targetfundiy.it
