Painel Fonte Chaveada (CFTV)

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Painel Fonte Chaveada (CFTV)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

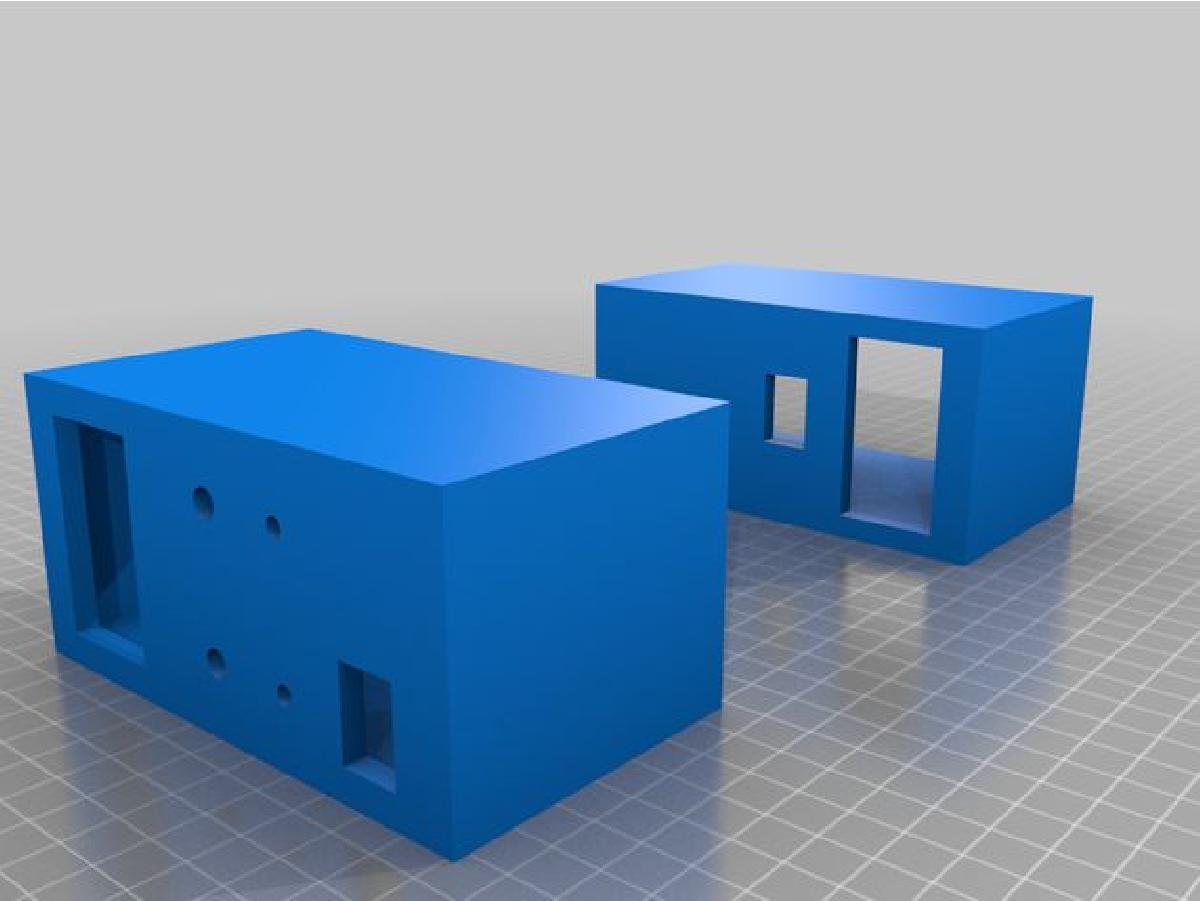

Painel Fonte Chaveada (CFTV) foi projetado para Impressora 3D. Painel para ser usado um Voltimetro com dois potenciometros e conector banana para usar uma fonte cftv que possa ser uma fonte de bancada de baixo custo.

Baixar

O arquivo 3D intitulado "Painel Fonte Chaveada (CFTV)" parece ser um projeto prático e útil, especialmente para entusiastas de eletrônica e automação, que desejam criar uma fonte de alimentação personalizada para sistemas de CFTV (circuito fechado de televisão). Aqui está uma descrição mais detalhada do projeto e suas características:

### Descrição do Modelo 3D

**Finalidade**: O painel foi projetado para ser uma solução prática e econômica, permitindo a configuração de uma fonte de alimentação para equipamentos de vigilância e CFTV. O uso de uma fonte chaveada é vantajoso por sua eficiência e menor gasto de eletricidade comparado a fontes lineares.

**Componentes**:
1. **Voltímetro**: O painel inclui espaço para integrar um voltímetro, permitindo que o usuário monitore a tensão de saída da fonte em tempo real. Isso é crucial para garantir que os equipamentos conectados recebam a voltagem correta.

2. **Dois Potenciômetros**: O uso de dois potenciômetros oferece versatilidade no ajuste da tensão de saída da fonte. Cada potenciômetro pode ser configurado para ajustar diferentes saídas, o que é útil para adaptar a fonte a diferentes exigências de tensão dos dispositivos conectados.

3. **Conectores Tipo Banana**: Os conectores banana são amplamente usados em aplicações de teste e medição, permitindo uma conexão rápida e segura. O design do painel inclui espaço dedicado para esses conectores, facilitando a conexão de cabos de alimentação e instrumentos.

### Implicações do Design

**Facilidade de Impressão**: O modelo deve ser projetado levando em consideração as limitações comuns de impressão 3D, como a necessidade de suportes, a espessura das paredes e a otimização do uso de material. A simplicidade do design também pode facilitar a impressão em impressoras 3D de nível de entrada.

**Material**: Recomenda-se o uso de plásticos duráveis, como ABS ou PLA, que suportem bem o calor gerado pelo funcionamento contínuo da fonte. A escolha do material é crucial para a segurança e durabilidade do painel.

**Usabilidade**: O design deve ser intuitivo e acessível, com espaço suficiente para facilitar a montagem e a operação dos potenciômetros e do voltímetro. Rótulos ou símbolos para indicar as funções dos ajustes também seriam uma adição útil.

### Conclusão

O "Painel Fonte Chaveada (CFTV)" é um projeto que combina praticidade e funcionalidade, permitindo a construção de uma fonte de bancada acessível, especialmente voltada para aplicações de CFTV. Através da impressão 3D, entusiastas e profissionais podem personalizar e criar soluções que atendam suas necessidades específicas, promovendo a experimentação e o aprendizado na área de eletrônica.
