Sobre o objeto 3D Painel de controle multiuso

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

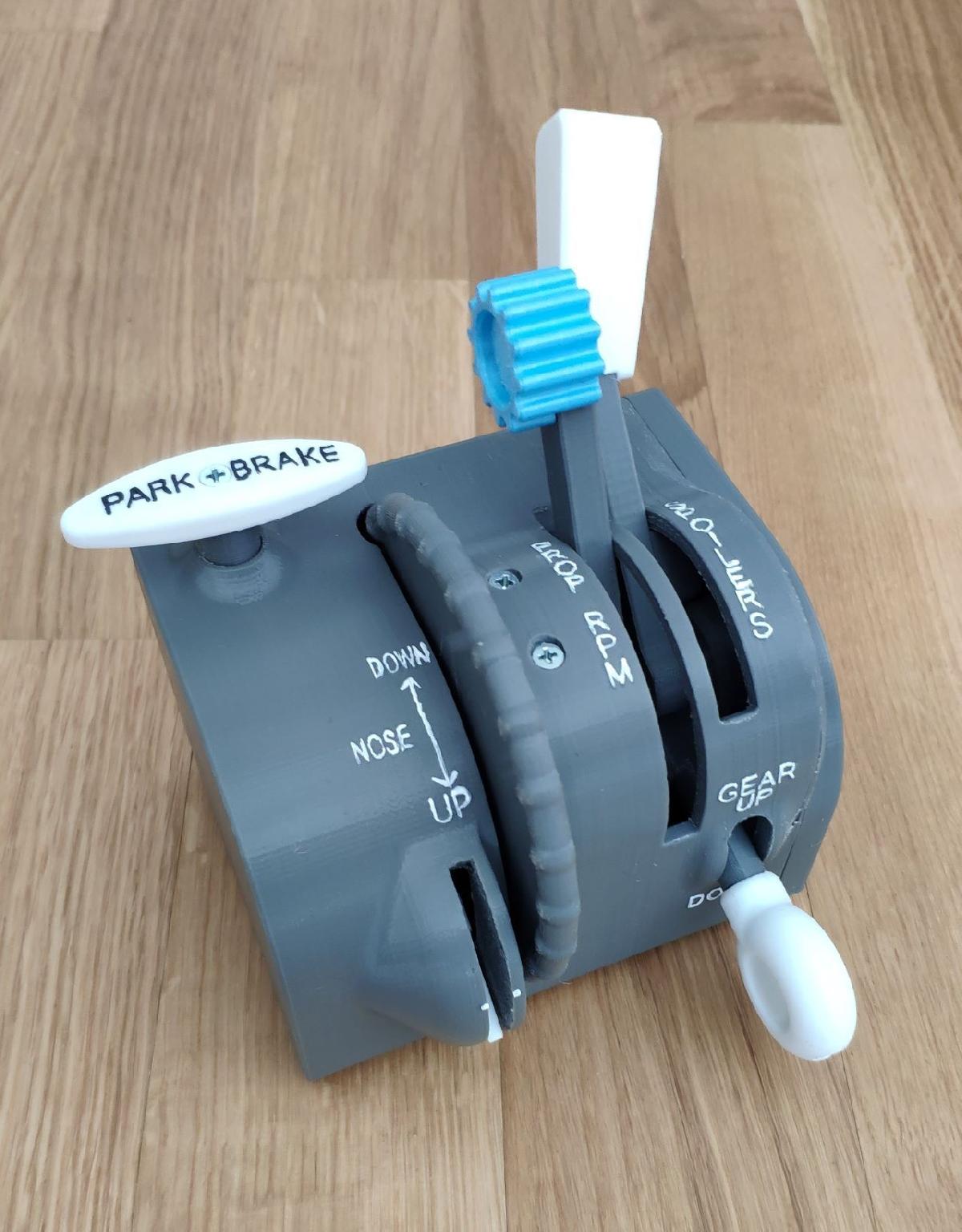

Painel de controle multiuso foi projetado para Impressora 3D. Como eu tenho, na maior parte do tempo, espaco limitado na minha mesa, criei um painel de controle compacto para simulador de voo.Atualmente, ele e composto pelos seguintes componentes:Freio de estacionamentoRoda de ajuste do elevadorIndicador de ajuste do elevadorAlavanca de RPM da heliceAlavanca de spoilersAlavanca do trem de pousoE baseado no Arduino Pro Micro e no software MobiFlight, embora voce tambem possa produzir o programa Arduino voce mesmo, ou no caso do X-plane, usar algo como SimVim.Hardware que voce precisara:5x parafuso M3x106x parafuso M3x161x parafuso M3x201x porca M311x parafuso escareado M3x102x mola 0,6x8x252x mola 0,5x4x102x interruptor de limite1x encoder rotativo1x servo SG902x potenciometro 10K1x rolamento 15x21x41x rolamento 5x16x51x Arduino Pro MicroAtualmente, esta e a V1 do painel de controle. Em algum momento no futuro, pretendo adicionar a alavanca de aceleracao com reverso e a alavanca de flaps.Se voce gosta deste projeto e gostaria de ver mais assim no futuro, por favor, considere deixar uma gorjeta.

Baixar

O modelo 3D "Painel de Controle Multiuso" é uma solução inovadora para entusiastas de simuladores de voo que buscam otimizar o espaço em suas mesas. Criado com a intenção de ser compacto e funcional, ele integra diversos controles essenciais, permitindo uma experiência mais imersiva e interativa durante os simuladores de voo.

### Componentes do Painel

O painel inclui os seguintes componentes chave:

1. **Freio de Estacionamento**: Essencial para simular o controle de terras e decolagens seguras.
2. **Roda de Ajuste do Elevador e Indicador de Ajuste**: Permitem controle preciso da atitude da aeronave.
3. **Alavanca de RPM da Hélice**: Fundamental para simular a potência correta durante o voo.
4. **Alavanca de Aerofólios**: Controle dos flaps, que influenciam na aerodinâmica da aeronave.
5. **Alavanca do Trem de Pouso**: Para gerenciar a subida e descida do trem de pouso durante o voo.

### Base e Software

O projeto é baseado no **Arduino Pro Micro**, um microcontrolador que oferece uma solução versátil para a programação dos diversos controles. Para facilitar a interação e tornar o processo de configuração mais amigável, o autor recomenda o uso do software **MobiFlight**, que é amplamente utilizado na comunidade de simuladores. Alternativamente, usuários do X-Plane podem optar pelo **SimVim**, que permite uma configuração personalizada.

### Hardware Necessário

Para construir o painel, o autor lista uma gama de componentes de hardware que vão desde parafusos, molas, interruptores e encoders rotativos, até servos e potenciômetros. Cada um desses elementos possui um papel crucial para garantir a funcionalidade e a responsividade do painel durante a simulação. A lista pode incluir:

- Parafusos e porcas (diversos tamanhos)
- Molas de diferentes calibres
- Interruptores de limite
- Encoder rotativo para controle de posição
- Servo motor (SG90) para simulações de movimentos
- Potenciômetros para ajustes manuais

### Versões Futuras

Atualmente, esta é a versão 1 do painel, com planos para futuras atualizações, incluindo a adição de uma alavanca de aceleração com reverso e uma alavanca de flaps, o que ampliará ainda mais suas capacidades.

### Considerações Finais

Esse projeto é uma demonstração clara de como uma ideia prática pode ser transformada em uma solução eficaz com o uso de tecnologia acessível. Ao buscar otimizar o espaço de trabalho e melhorar a experiência de voar em simuladores, o "Painel de Controle Multiuso" é um excelente exemplo da integração entre design e funcionalidade. Se você é um fã de simuladores e aprecia esse tipo de inovação, considere apoiar o autor do projeto com uma gorjeta, contribuindo para que mais projetos dessa natureza possam ser desenvolvidos.
