Sobre o objeto 3D Painel de Arcade para Joystick e 8 Botoes, Layout Hori "tamanho real"

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

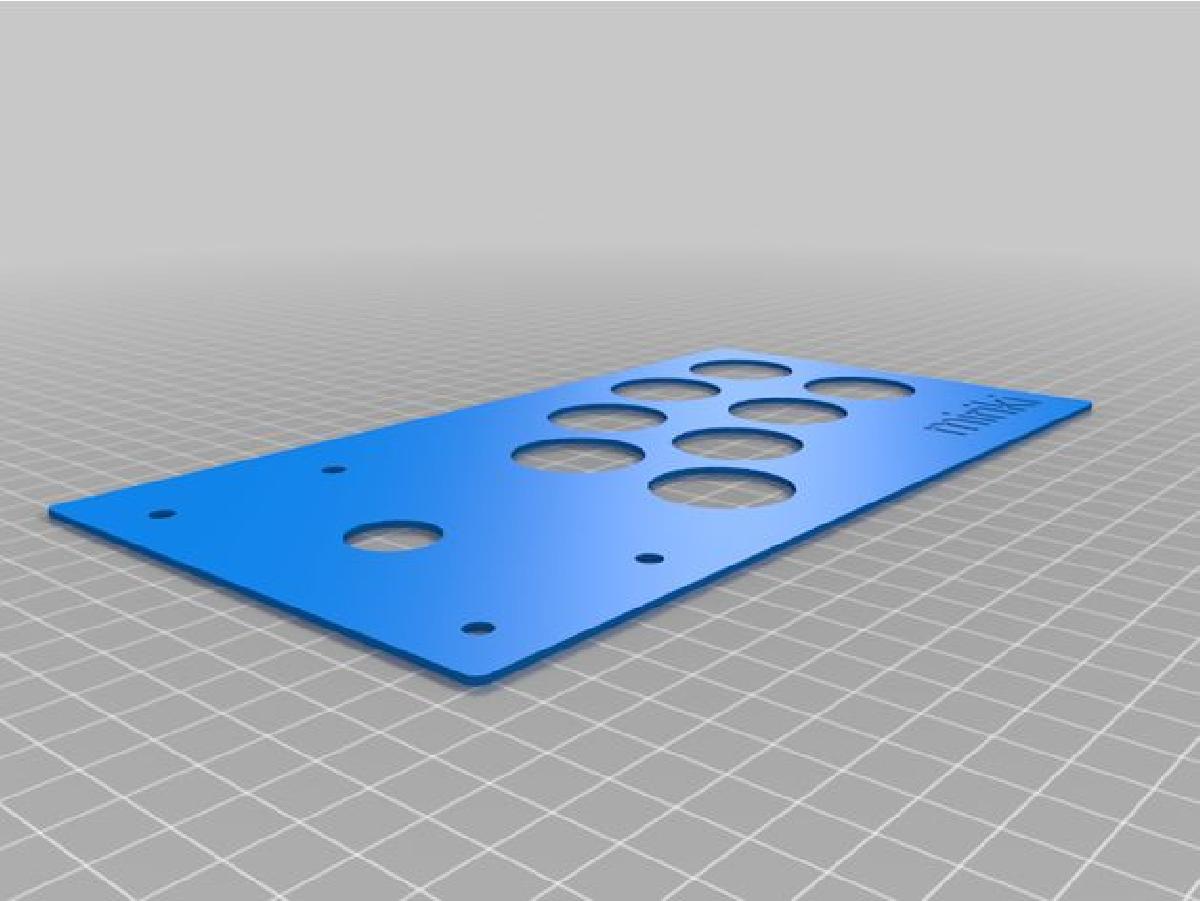

Painel de Arcade para Joystick e 8 Botoes, Layout Hori "tamanho real" foi projetado para Impressora 3D. edicao 2022-10-30 mais abaixo)Eu adaptei um layout da pagina Slagcoin http://slagcoin.com/joystick/layout.html para impressao 3D. Pequena discrepancia: a distancia entre o joystick e os botoes de 95 mm aqui nao e ate o 2º botao (36+59 mm), mas ja ate o 1º botao. Assim, o joystick esta 31,25 mm mais longe do que no layout original, mas proporciona um pouco mais de liberdade de movimento. A placa esta projetada com 5 mm de espessura, mas no slicer voces podem facilmente escalar na direcao z.Para a montagem, voces ainda precisam de 8 botoes arcade para furo de 28 mm, que podem ser encontrados, por exemplo, em ArcadeClassic.de emhttps://arcadeclassic.de/de/arcadeclassic-dein-shop-fuer-arcadeteile/12-9-pushbutton-unbeleuchtet-versch-farben.html#/11-farbe-schwarz. Eu recomendaria tambem arranjar uma chave inglesahttps://arcadeclassic.de/de/arcadeclassic-dein-shop-fuer-arcadeteile/196-schraubschluessel-fuer-button.htmlpara evitar ter que fazer forca com os dedos. ;-)Alem disso, voces precisam de um joystick, que pode ser encontrado la emhttps://arcadeclassic.de/de/arcadeclassic-dein-shop-fuer-arcadeteile/9-48-american-style-joystick-rot-schwarz-8-wege.html#/11-farbe-schwarz.( Nao, eu nao sou um patrocinador do site! Eu comprei meus itens na epoca em Arcadeshop.de, mas esse site nao existe mais, provavelmente por bons motivos. )Do joystick, voces precisam soltar o anel de seguranca na parte inferior para poder montar o stick. Removam cuidadosamente com uma pequena chave de fenda, enquanto pressionam levemente a base de plastico para baixo. Para a fixacao, os furos sao projetados para parafusos M5. Mas eu so tinha parafusos M6 com cabeca arredondada e chave interna disponiveis. A parte superior arredondada e muito mais bonita do que os hexagonos angulares comuns. Nao ha problema algum em ampliar os furos para 6 mm com uma furadeira eletrica.A fiacao adicional e feita com terminais de cabos e uma placa adaptadora para a entrada USB, um microcontrolador como o Arduino ou similar. Existem varias opcoes. Nao menos importante, e possivel conectar tudo isso a um Raspberry Pihttps://arcadeclassic.de/de/arcadeclassic-dein-shop-fuer-arcadeteile/148-raspberrypi-4-retro-spiele-komplettset-ohne-gamepad.htmle jogar diretamente com o RetroPi.Portanto, voces ainda precisam de terminais de cabos e fios de conexao. Alem disso, uma chave para fixar os terminais nos fios. E, geralmente, um cortador lateral e, se necessario, um alicate de decapagem.Existem tambem conjuntos completos de arcade com botoes e joysticks. Porem: Para esses componentes menores, o layout nao e adequado! Entre outras coisas, os furos para botoes la tem apenas 24 mm de diametro e sao encaixados, nao fixados com um anel sobre a rosca. No entanto: a placa adaptadora USB de um desses conjuntos pode ser util... ;-) Caso contrario,https://arcadeclassic.de/de/arcadeclassic-dein-shop-fuer-arcadeteile/29-ps3-ps2-pc-xbox360-4in1-controller.html(Para esses conjuntos, provavelmente vou disponibilizar em breve um STL alternativo.)Edicao 2022-10-30: Eu fiz alguns pequenos ajustes no layout, entre outras coisas, aumentei um pouco a margem esquerda para que haja uma base e coloquei a distancia entre o joystick e os botoes de volta para a medida "normal".Alem disso, eu criei um modelo de teste para os "pequenos" componentes de arcade, assim como um layout correspondente para 24 mm e outro para 30 mm. Agora, portanto, ha 4 STLs na pasta:teste botao joystick pequeno.stl--> Um teste para ver se o joystick (os furos para fixacao) e um dos botoes se encaixam nas aberturas. (veja as ultimas 3 imagens)Painel Arcade Joystick e 8x Botoes de 28 mm 'Hori espaciados'O layout arcade para os "grandes" botoes e joystick. O painel tem 5 mm de espessura, para conseguir uma estabilidade razoavel.Painel Arcade Joystick e 8x Botoes de 24 mm 'Hori espaciados'O layout arcade para os "pequenos" botoes e joystick. O painel tem apenas 1,5 mm de espessura, para que os botoes possam ser encaixados. Para isso, porem, sao necessarias algumas suportes adicionais do gabinete, como uma parede entre o joystick e a linha de botoes.Painel Arcade Joystick e 8x Botoes de 30 mm 'Hori espaciados'Como para os botoes de 24 mm, apenas para os um pouco maiores - Portanto, tambem apenas 1,5 mm por causa do encaixe.

Baixar
