Outra torre de dados

Dice

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Outra torre de dados

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

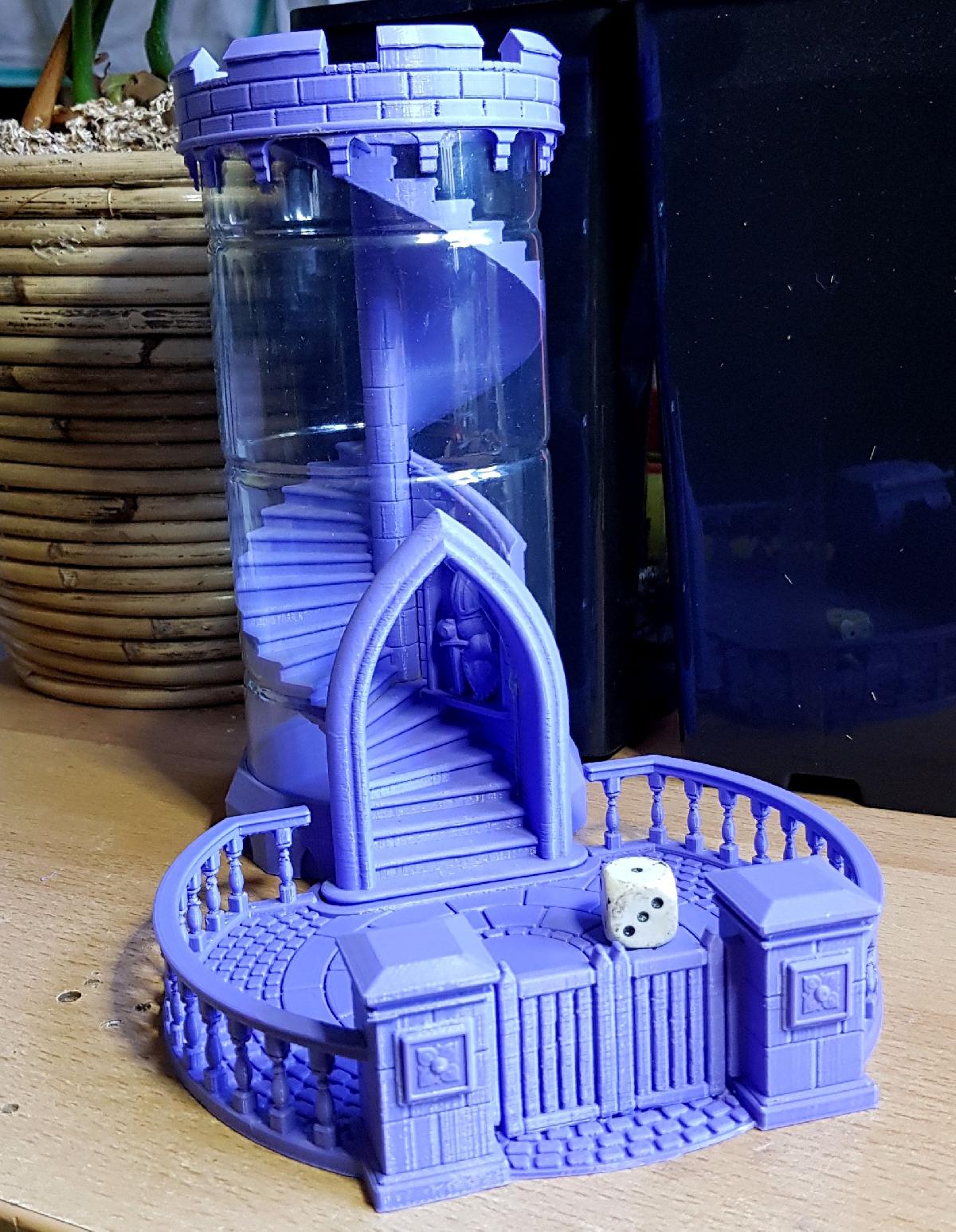

Outra torre de dados foi projetado para Impressora 3D. Aqui esta a minha visao sobre uma torre de dados. Eu realmente gostei da aparencia de todas aquelas torres medievais, mas tambem queria ser capaz de assistir os dados descendo. Entao, eu desenhei a minha propria. Este design utiliza uma parte de uma garrafa plastica de refrigerante para a parede externa, diametro de 87 mm - comprimento de 170 mm com uma parede reta. Eu usei uma garrafa de Dr.Pepper de 1,5 L. Para obter a abertura para a porta, voce pode colocar a garrafa na base e, em seguida, tracar ao longo da parte interna da porta usando uma caneta ou lapis. Depois, corte a abertura. Nota: Se voce tiver uma garrafa com um diametro ligeiramente diferente, pode escalar todas as partes por X=d/87, com d sendo o diametro em mm. O comprimento necessario, em mm, seria 170*X. Para a garrafa de SmartWater de 1,5 L, que e comumente encontrada nos EUA, X seria 103,5%. O pequeno cavaleiro e algo que eu gostei para a decoracao na janela atras da entrada. Ele foi cortado e escalado do modelo por bs3 (https://www.thingiverse.com/thing:1239427). Mas e opcional, voce pode deixa-lo de fora ou pintar ou colocar algo mais ali para personalizar a torre. As medidas da janela sao largura x altura x profundidade: 26x45x7 mm. Quanto a impressao, eu dei a todas as partes angulos ingremes, entao eu estava esperando que imprimissem sem muito suporte, mas ainda precisam de algum, particularmente a escada. Tudo e facilmente removido, no entanto, eu nao tive problemas para limpar as partes. Atualizacao: novo Spiral.stl. A malha esta muito mais limpa agora. Atualizacao 21-11-2018: Novo Top_v2.stl. Havia muitos comentarios de que a borda externa se descolou apos a impressao devido aos pequenos contatos na alvenaria. Eu aumentei um pouco a espessura da parede e espero que isso resolva agora. Por favor, me informe se ainda for um problema. Tambem adicionei um degrau para cobrir o buraco de alinhamento e melhorei um pouco o pavimento tambem. Atualizacao 4-12-2018: Finalmente encontrei tempo para adicionar uma bandeja correspondente. Ela cabera na torre sem modificacao e pode ser empilhada para facil transporte. Ela deve imprimir sem suporte se sua impressora conseguir fazer algumas pequenas pontes, mas provavelmente sera mais seguro com suporte. (Eu nao desenhei os decalques florais na frente dos pilares, eles vieram de Bruxxus - https://www.thingiverse.com/thing:2168783 - escalonados para 12 mm) O arquivo acabou ficando bastante grande, portanto, adicionei outra bandeja que e mais basica. Ela cabera na torre da mesma forma. Atualizacao 10-5-2019: Nova Tray_v2. Houve comentarios sobre dificuldades com a impressao das grades, entao eu aumentei sua espessura e espero que isso melhore. Tambem inclui versoes para baixa resolucao e alta resolucao (arquivo pequeno ou grande).

Baixar

O arquivo "Outra Torre de Dados" é um projeto de modelo 3D para impressão em impressoras 3D, que combina estética medieval com funcionalidade moderna, ideal para entusiastas de jogos de tabuleiro e RPG que utilizam dados. O autor, inspirado nas torres medievais, buscou criar um design que não apenas cumpra a função de uma torre para dados, mas que também permita observar o movimento dos dados enquanto descem.

### Descrição do Design
O modelo tem como base uma garrafa de plástico de refrigerante de 1,5L (no caso, uma de Dr. Pepper), que serve como a parede externa da torre, com um diâmetro de 87 mm e um comprimento de 170 mm. Para a personalização, o autor sugere que o usuário mantenha a funcionalidade da torre, cortando uma abertura na garrafa para servir como porta. Isso permite que a estrutura interna seja visível e acessível.

### Personalização
Além da estrutura principal, o projeto inclui um pequeno cavaleiro que pode ser colado na janela atrás da entrada da torre, originado a partir de outro modelo do Thingiverse, permitindo uma personalização adicional. As medidas da janela são especificadas, facilitando a adição de outros elementos decorativos se o usuário optar por não utilizar o cavaleiro.

### Considerações de Impressão
O autor projetou o modelo com ângulos acentuados, facilitando a impressão sem muito suporte, embora algumas partes, como a escada, possam exigir suporte adicional. O autor também fez comentários sobre a facilidade de remoção do suporte após a impressão.

### Atualizações e Melhorias
O autor está ativo em melhorias contínuas e implementou várias atualizações ao longo do tempo:
1. **Atualização da malha**: O arquivo "Spiral.stl" foi melhorado para ter uma malha mais limpa.
2. **Reforço da estrutura**: O arquivo "Top_v2.stl" foi atualizado para aumentar a espessura da borda e resolver problemas com descolamentos.
3. **Adição de bandejas**: Uma bandeja correspondente foi introduzida para facilitar o armazenamento e o transporte dos dados, projetada para imprimir sem suporte, caso a impressora suporte pequenas pontes.
4. **Ajustes na impressão**: O arquivo "Tray_v2" teve suas grades reforçadas para melhorar a impressão e incluem opções de resolução.

### Nota Técnica
Para aqueles que desejam usar garrafas de diâmetros diferentes, o autor fornece uma fórmula simples para escalar as partes adequadamente, garantindo que todos possam adaptar o design com base nos materiais disponíveis. Esta flexibilidade torna o modelo acessível a uma gama ampla de usuários e impressoras 3D.

Em suma, "Outra Torre de Dados" é um projeto bem elaborado que conjuga criatividade, funcionalidade e uma boa dose de personalização, fazendo dele uma ótima adição ao arsenal de qualquer jogador.
