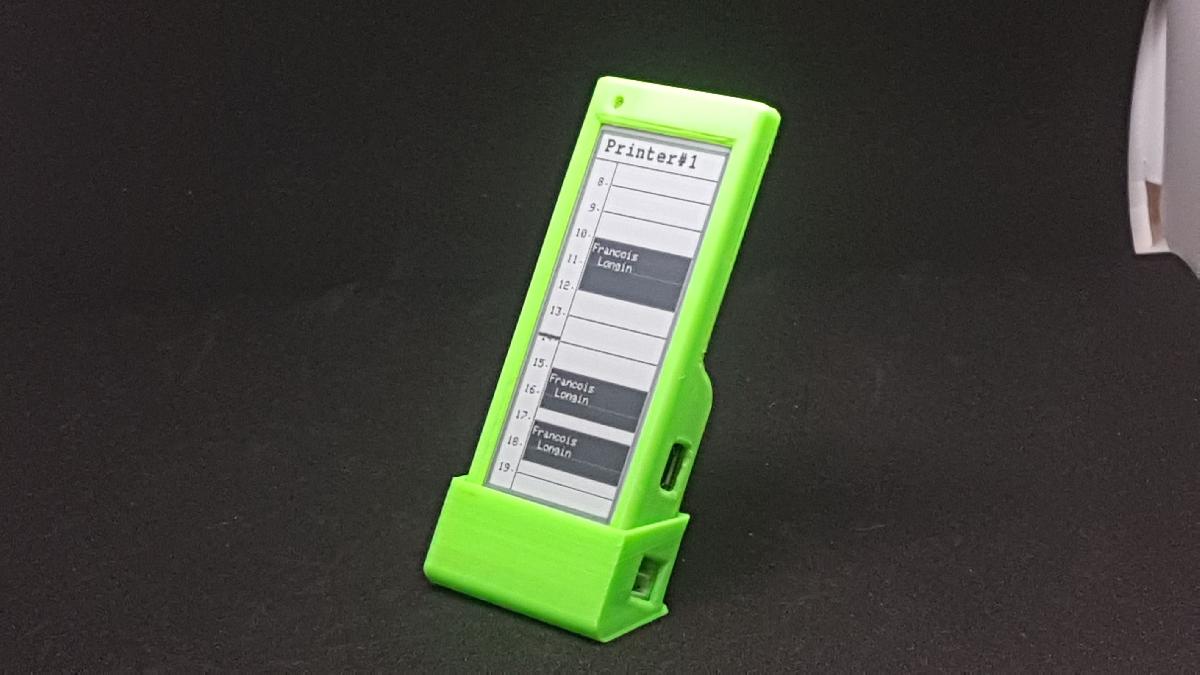

Outra Carcaca de E paper de 2,9" para Wemos ESP8266

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Outra Carcaca de E paper de 2,9" para Wemos ESP8266

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Outra Carcaca de E paper de 2,9" para Wemos ESP8266 foi projetado para Impressora 3D. Funcionamento: Um servidor Web faz chamadas API para recuperar os agendas do Google de impressoras 3D. Os diferentes display recuperam a cada 10 segundos, seu proprio calendario neste servidor e o exibem. O display tambem recupera a temperatura proxima da cabeca de impressao para saber se a impressora esta imprimindo. Gracas ao display de LEDs, ele pode ativar as cores dos LEDs para informar que a impressora esta quente ou em impressao, ou, ao contrario, faze-los piscar para indicar que o horario esta reservado, mas que nenhuma impressao esta em andamento. Aqui esta a lista de componentes utilizados: 1 x Wemos D1 mini 1 x tela e-paper 2.9' waveshare com um modulo SPI DESTM32-S2 (antigo) 2 x conectores micro JST 1.25 O esquema de cablagem da tela e o seguinte: BUSY -> D2 RST -> D4 DC -> D3 CS -> D8 CLK -> D5 DIN -> D7 GND -> GND 3.3V -> 3.3V Led-> D6 DS18b20 -> D1 A LED 0 fica sozinha, fixada acima da tela como LED de status. Os LEDs seguintes passam pelo conector micro JST 1.25 na parte inferior. O sensor de temperatura (Ds18b20) esta fixado no conector micro JST 1.25 na parte superior. Para a biblioteca de software, eu usei esta aqui: (https://github.com/ZinggJM/GxEPD) Documentacao sobre a biblioteca: (https://forum.arduino.cc/index.php?topic=487007.msg3323227#msg3323227)

Baixar

O projeto descrito parece ser uma solução interessante para monitorar impressoras 3D, utilizando um display e-paper e um microcontrolador Wemos D1 Mini. A ideia de integrar a recuperação de informações do calendário do Google com a temperatura da impressora é bastante inovadora e pode ajudar na organização dos horários de impressão de maneira eficaz. Aqui estão alguns pontos importantes do projeto:

### Detalhes do Modelo 3D
O modelo 3D da "Outra Carcaça de E-paper de 2,9" foi projetado para acomodar todos os componentes necessários para o funcionamento do sistema, oferecendo proteção e uma apresentação ordenada.

### Componentes Utilizados
- **Wemos D1 Mini**: Um microcontrolador baseado no ESP8266, ideal para projetos IoT devido ao seu tamanho compacto e capacidade de conectar-se a redes Wi-Fi.
- **Tela E-paper de 2,9"**: Oferece uma leitura fácil em ambientes variados e não consome energia quando não está atualizando a imagem.
- **Módulo SPI DESTM32-S2**: Um controlador superior que aumenta a eficiência da comunicação entre o microcontrolador e a tela.
- **Sensores e LEDs**: O sensor DS18B20 monitora a temperatura, enquanto os LEDs oferecem feedback visual sobre o status da impressora.

### Funcionamento
O projeto depende de um servidor web que se comunica via API com o Google Calendar, permitindo que cada expositivo atualize seu calendário a cada 10 segundos. Isso é útil para visualizar rapidamente quais horários estão disponíveis para impressão.

Além disso, o sistema de LED fornece informações críticas:
- **Status da impressora**: Diferentes cores indicam se a impressora está em uso ou se está quente.
- **Indicação de reservas**: Os LEDs piscam quando a impressora está reservada, mas não em operação, evitando confusões de agendamento.

### Fiação
A fiação é crucial para garantir que todos os componentes funcionem corretamente. O esquema fornece uma visão clara de como cada elemento deve ser conectado:
- **BUSY, RST, DC, CS, CLK, DIN**: Conectores que asseguram a comunicação correta entre o microcontrolador e a tela e-paper.
- **Conexões de alimentação**: Garantem que todos os componentes recebam a tensão adequada.

### Bibliotecas de Software
A biblioteca utilizada (GxEPD) é uma escolha popular para projetos com displays e-paper, permitindo que o desenvolvedor simplifique a interface com o hardware. Os links para a documentação também oferecem excelente suporte para quem deseja personalizar ou expandir o projeto.

### Conclusão
Este projeto de carcaça para um display de e-paper é uma implementação prática e elegante para o monitoramento de impressoras 3D. Não só oferece uma interface visual intuitiva, mas também integra funcionalidades úteis que ajudam a otimizar o uso da impressora, mantendo o usuário sempre informado sobre seu status e agenda. A impressão 3D da carcaça, aliada à programação e sensores, resulta em uma solução eficiente e moderna para o espaço de trabalho do entusiasta de impressão 3D.
