Sobre o objeto 3D Otto DIY++ tudo em um

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

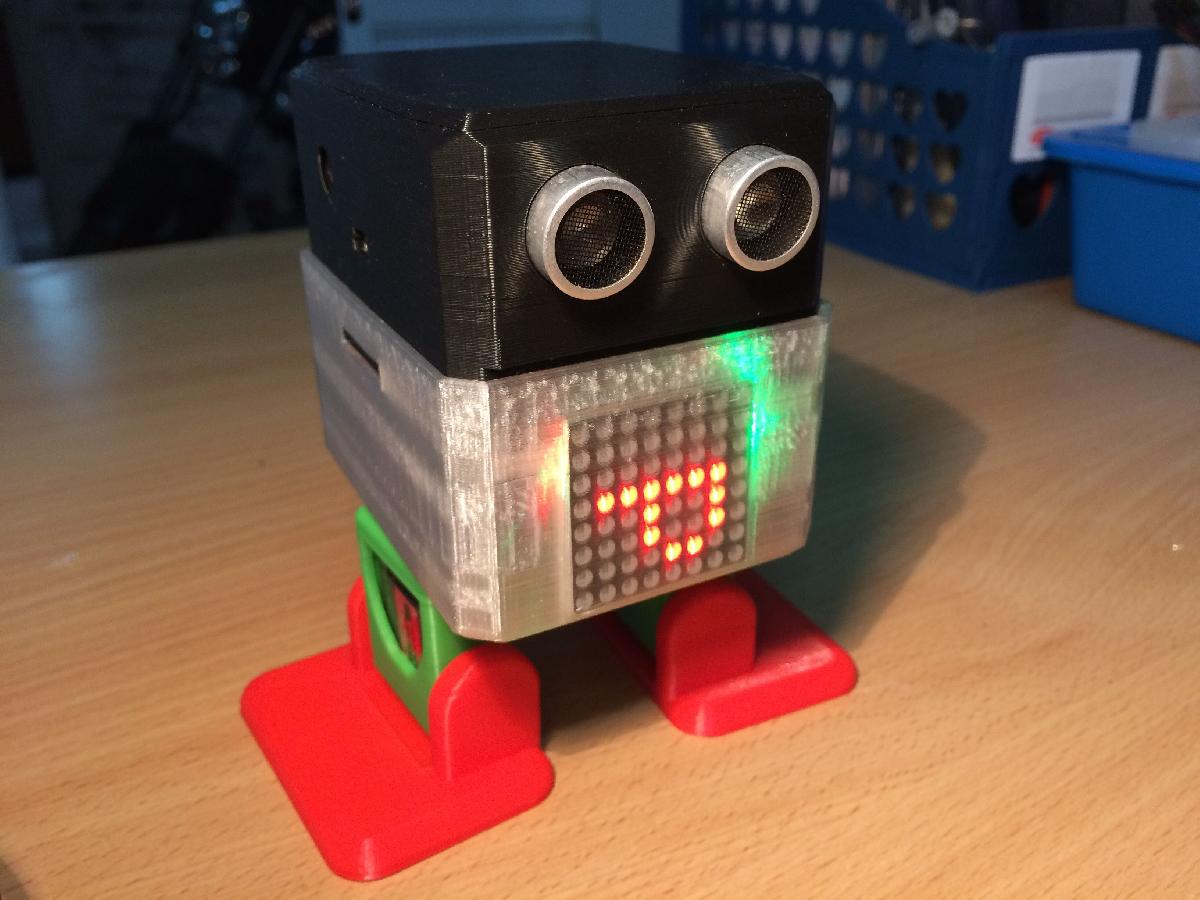

Otto DIY++ tudo em um foi projetado para Impressora 3D. Otto DIY++ e um redesenho do Otto DIY PLUS. Com este modelo 3D, voce tem espaco para: modulo bluetooth, servo motor de engrenagem metalica (MG90S), boca de matriz Led, bateria recarregavel, sensor de luz, sensor de toque, etc. E algumas conveniencias adicionais: pode usar os parafusos restantes do pacote do servo para fixar a placa do arduino e o interruptor de energia.I. Lista de pecas:1. Arduino Nano + cabo USB A para Mini-B2. Placa de extensao I/O do Arduino Nano3. Sensor de ultrassom HC-SR04.4. Mini servo MG90S x4 (cada um vem com 2 parafusos pontiagudos e um pequeno)5. Buzzer passivo de 5V.6. Cabo de conectores de breadboard femea para femea7. Interruptor auto-bloqueante de 8,5x8,5mm.8. Modulo Bluetooth HC-069. Modulo de matriz LED MAX7219 (SDM)10. Sensor de som (usando LM393) com saida analogica11. Sensor de luz (usando LM393) com saida analogica12. Sensor de toque YFRobot13. Bateria recarregavel com fios de carga e descarga separados + carregador de balanceamento Chave de fenda cruzada mini. (magnetizada)II. Pecas plasticas impressas em 3D:1. Cabeca impressa em 3D.2. Corpo impresso em 3D.3. Perna impressa em 3D x2.4. Pes impressos em 3D.III. Guia de montagem, Software e App:Otto++ pode ser programado por Arduino e Scratch1. Biblioteca Arduino: 2. Extensao mBlock para codificacao Scratch: 3. README.md informa como conectar: - Servo do quadril esquerdo ao D2 - Servo do pe esquerdo ao D4 - Servo do quadril direito ao D3 - Servo do pe direito ao D5 - Buzzer ao D13 (Ativo Alto) - HC06Rx ao Arduino D7) - HC06Tx ao Arduino D6 - Gatilho SRF04 ao D8 - Eco SRF04 ao D9 - Max7219 DADOS (DIN) ao D10 - Max7219 CS ao D11 - Max7219 CLK ao D12 - Sensor de Som ao analogico A6, - Sensor de Luz Esquerdo ao analogico A1 - Sensor de Luz Direito ao analogico A0 - Bateria: (-) -> GND; (+) -> interruptor -> Vin (NAO 5V)Controle Bluetooth - App: aplicativo android Zowi (da bq) - - Config: - Firmware:
