Oscilador Piezo Chez com Overdrive e Fuzz

Música

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Oscilador Piezo Chez com Overdrive e Fuzz

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

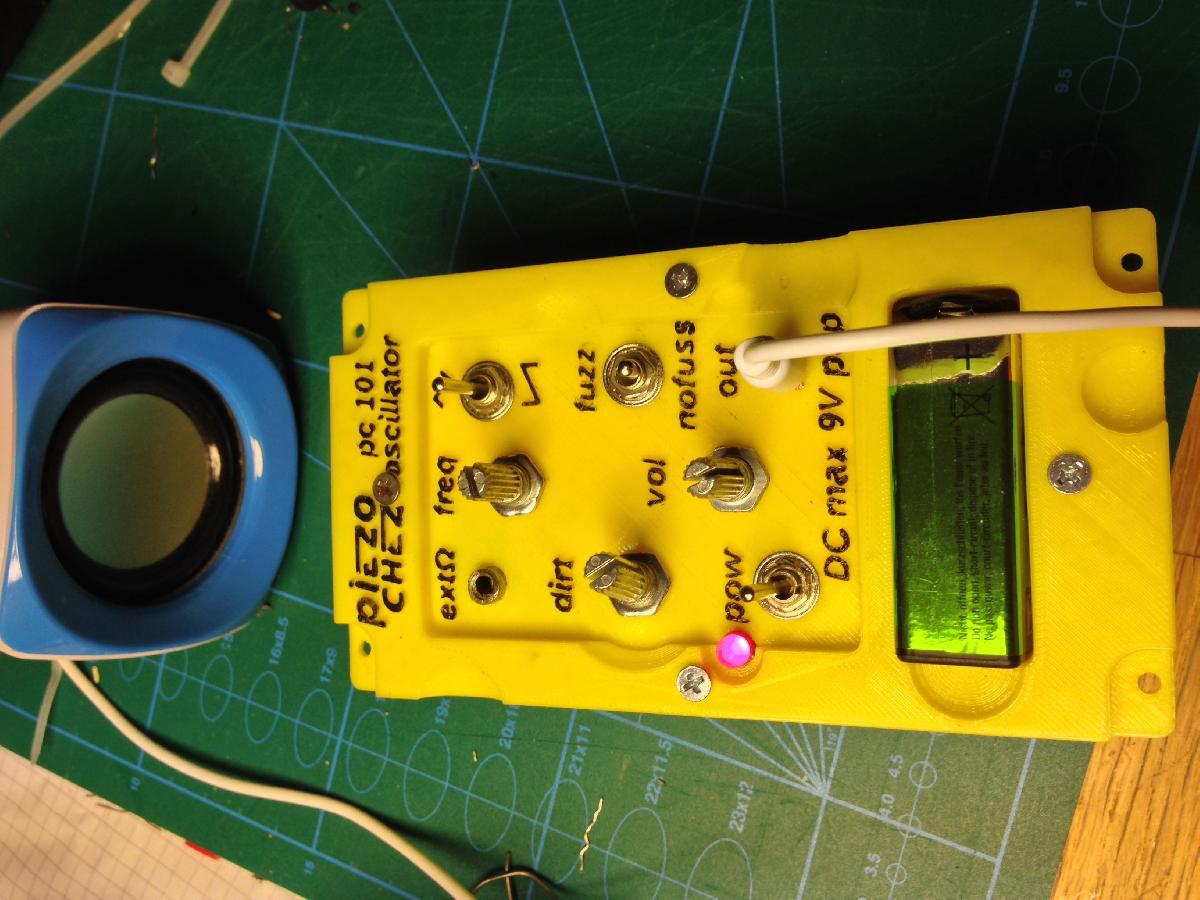

Oscilador Piezo Chez com Overdrive e Fuzz foi projetado para Impressora 3D. Este e um oscilador para ser usado em um sintetizador modular barato e com mau cheiro, Piezo Chez. Ele faz ondas triangulares ou de serra (bem, mais ou menos), e com overdrive/fuzz voce tambem consegue onda de pulso.Osciladores devidamente projetados sao circuitos complexos e sutis, mas isso e eletronica punk. Esqueca fontes de alimentacao duplas, compensacao de temperatura e geracao de corrente exponencial... O motor e um unico IC 4069UB, seis inversores logicos, que sao mal utilizados como amplificadores analogicos, e alimentado por uma bateria de 9V e a saida e acoplada DC de 9V pico a pico (nao conecte diretamente a nenhum equipamento caro).Senti a vontade de fazer esta caixa depois de ler Elliot Williams no Hackaday. Veja tambem Nicolas Collins: Musica Eletronica Feita a Mao e Lunettas no electro-music.com, mas eu acho que a ideia e tao antiga quanto a serie CMOS 4000.Quatro partes:Painel frontal,CaixaClipe de bateria (dois usados)PCB (placa de circuito impresso) pode ser impressa, a gravacao, fresagem ou prototipagem sao outras opcoes.

Baixar

O modelo 3D denominado "Oscilador Piezo Chez com Overdrive e Fuzz" é um projeto interessante para hobbyistas e músicos que desejam explorar a eletrônica de forma criativa e acessível. Este oscilador foi concebido como uma peça central em um sintetizador modular, utilizando componentes simples para gerar uma variedade de formas de onda, incluindo onda triangular e onda serra, além de produzir um efeito de overdrive/fuzz que resulta em ondas pulsadas.

### Características do Modelo 3D

1. **Estrutura Simples**:
O modelo consiste em um painel frontal e uma caixa para acomodar todos os componentes do circuito. Isso reflete a filosofia de "punk electronics", onde a complexidade e a precisão são substituídas por abordagens mais diretas e experimentais.

2. **Componentes**:
O coração do oscilador é um circuito integrado 4069UB, que é um inversor lógico. A utilização desse componente, que é normalmente empregado em circuitos digitais, demonstra a flexibilidade e a inventividade do projeto em aplicar a lógica digital na síntese de áudio.

3. **Facilidade de Montagem**:
O modelo inclui um suporte para clip de bateria, permitindo o uso fácil de uma bateria de 9V. A configuração simples é ideal para iniciantes e para aqueles que desejam prototipar rapidamente. A placa de circuito impresso (PCB) pode ser fabricada de várias maneiras, como impressão, corrosão ou fresagem, oferecendo flexibilidade para diferentes níveis de habilidade.

4. **Estilo Visual e Funcional**:
O design do painel frontal pode ser personalizado, e é uma oportunidade para os usuários expressarem sua criatividade. A estética "punk" também é uma forma de celebrar a cultura DIY (faça você mesmo), que é central na eletrônica experimental.

5. **Referências e Inspiração**:
O autor se inspirou em várias fontes, destacando a natureza colaborativa e experimental da arte eletrônica. Referências a Hackaday e Nicolas Collins mostram a relevância da comunidade em troca de ideias e métodos.

### Considerações Finais

O "Oscilador Piezo Chez com Overdrive e Fuzz" é um excelente exemplo de como a eletrônica pode ser acessível, divertida e criativa. O uso de um único circuito integrado e a simplicidade do design permitem que mesmo os iniciantes em eletrônica se sintam confortáveis ao experimentar. Este projeto não só oferece uma plataforma para a geração de som, mas também se alinha a um espírito de inovação e exploração que caracteriza a cena da música eletrônica DIY. Para quem procura se aventurar no mundo dos sintetizadores modulares, este modelo é uma ótima porta de entrada.
