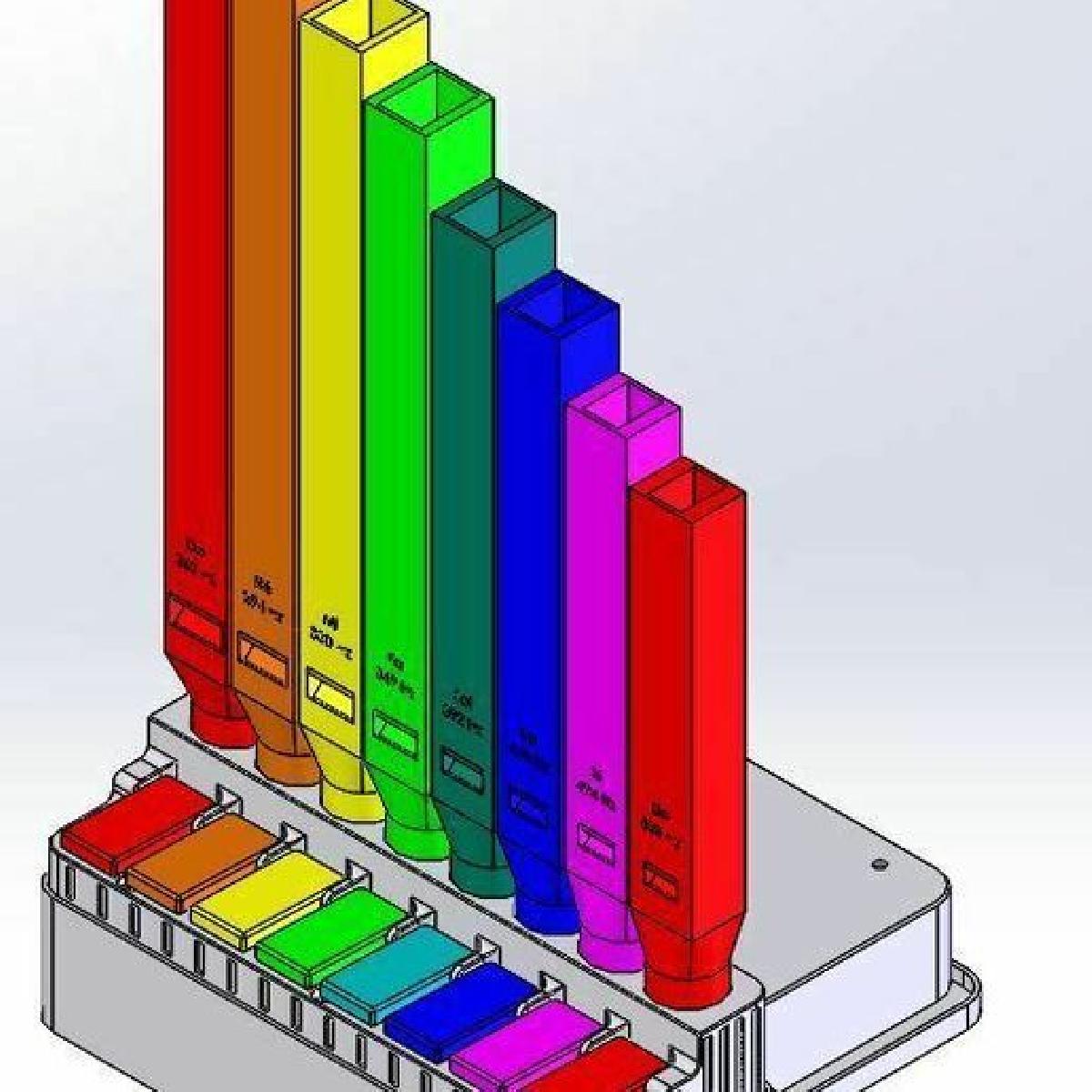

Orgao de tubos de 8 notas

game

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Orgao de tubos de 8 notas

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Orgao de tubos de 8 notas foi projetado para Impressora 3D. Uau, este foi um projeto longo! Em setembro, decidi que faria um pequeno orgao de tubos para minhas duas sobrinhas para o Natal. Por acaso, nossa reuniao de familia foi no dia 30 de dezembro, e eu consegui terminar a tempo. Para este projeto, voce precisara comprar as seguintes pecas: - Palitos de bambu - Parafuso cabeca de botao M3 X 4mm (16) - Parafuso cabeca canelada M3 X 18mm (7) - Parafuso cabeca canelada M3 X 40mm (5) - Molas 0.8 X 11 X 21 mm (8) - Barra de latao 1/8 X 8 1/4 pol (1) - Ventoinha GDSTIME 9733 com bico cilindrico e controle de potencia (1) Aqui estao alguns links para esses itens: https://www.amazon.ca/Metal-Compression-Spring-Silver-0-8x11x21mm/dp/B07D76QQV6?pd_rd_w=thxKA&content-id=amzn1.sym.5227a24c-8e93-45c4-815c-d02346cda8bb&pf_rd_p=5227a24c-8e93-45c4-815c-d02346cda8bb&pf_rd_r=8BGJ4FPV60EPZKNKPPY3&pd_rd_wg=7clOB&pd_rd_r=7a865982-00bd-4c25-bf73-655352b9b977&pd_rd_i=B07D76QQV6&psc=1&ref_=pd_bap_d_grid_rp_0_1_ec_pd_rhf_ee_s_rp_c_d_sccl_2_2_t https://www.amazon.ca/dp/B0BZRQT6M6?psc=1&ref=ppx_yo2ov_dt_b_product_details https://3dprintingcanada.com/collections/parts-nuts-bolts-bolts/products/stainless-steel-metric-thread-button-head-cap-screw-10-packs?variant=39532754042949 https://3dprintingcanada.com/collections/parts-nuts-bolts-bolts/products/stainless-steel-metric-thread-socket-head-cap-screw-10-packs?variant=39532745326661 https://3dprintingcanada.com/collections/parts-nuts-bolts-bolts/products/stainless-steel-metric-thread-socket-head-cap-screw-10-packs?variant=39532745457733 Opcional: um livro de cancoes simples https://www.amazon.ca/dp/B0B1CQ2R1T?psc=1&ref=ppx_yo2ov_dt_b_product_details Os tubos foram impressos de cabeca para baixo com uma balsa. Os tubos mais longos nao adeririam bem o suficiente a base sem a balsa. Mas para os menores, uma borda foi suficiente. Eu ate juntei dois tubos no CAD com pequenas abas para que pudessem se apoiar durante as operacoes de impressao (nao incluido nos arquivos). Eu queria que minhas sobrinhas pudessem ler musica com o sistema de codigo Chroma-Notes, entao comprei 8 cores diferentes de filamentos. Alguns sao de PLA 3D Fila e outros de PETG XT 3D Fila. O arquivo colors.doc contem os filamentos que usei. Claro, voce poderia imprimir tudo na mesma cor e material, embora eu nao tenha certeza se a valvula flexionaria o suficiente se fosse feita com PLA 3D Fila. Usei PETG XT 3D Fila para a valvula por causa de sua maior elongacao a ruptura. Aqui estao as possiveis melhorias que poderiam ser feitas: - As cavidades para a mola sao muito rasas - A distancia do peito de ar inferior ate a valvula e muito longa, entao as molas estao apenas comprimidas e o ar estava vazando. Eu tive que esticar as molas e a acao das teclas ficou muito dura. Instrucoes: - Os furos roscados estao subdimensionados, entao voce precisara fura-los e rosca-los. - Os furos para a haste de empurrar o palito de bambu estao subdimensionados, entao eu os furei lentamente ate que os palitos se encaixassem corretamente. - Os tubos sao mais longos do que o necessario e precisam ser ajustados com um afinador para que as notas tenham as frequencias corretas. Estes sao tubos fechados, entao voce precisara colar os tampoes na extremidade de cada tubo. Certifique-se de usar a mesma pressao de ar ao afinar os tubos. Referencias: Agradecimentos especiais a Raphi Giangiulio e aos pessoal de https://orgue-bernard.blog4ever.com/ - http://www.rwgiangiulio.com/math/ - https://static.blog4ever.com/2006/01/91095/artfichier_91095_51606_201004125326374.xls Informacoes tecnicas: - Pressao do ar: 1,35 cm H2O - Numero Ising = 2,3 - Espessura da folha de ar modificada para 0,6 a 0,7 mm (quando comparada com as formulas do orgue-bernard) - Usei tampoes de tubo a 45° para facilitar a impressao. Isso nao e comum em orgaos de tubo, mas funcionou para mim.

Baixar

O projeto de impressão 3D do "Órgão de Tubos de 8 Notas" é uma empreitada fascinante que combina criatividade, engenharia e música. O autor desenvolveu essa ideia como um presente para suas sobrinhas, demonstrando não apenas habilidade técnica e disposição para aprender, mas também um esforço pessoal significativo ao concluir o projeto justo a tempo para a reunião familiar.

### Estrutura do Projeto:

#### Componentes e Materiais:
O modelo requer uma série de peças compradas, como parafusos de diferentes tamanhos, molas, uma barra de latão e uma ventoinha. A escolha dos materiais é crucial: enquanto o autor utilizou uma combinação de filamentos de PLA e PETG, o PETG foi escolhido para partes que exigem mais flexibilidade, como as válvulas.

#### Impressão dos Tubos:
Os tubos foram impressos de cabeça para baixo com base numa balsa, uma técnica que ajuda na adesão, especialmente para os tubos mais longos. O autor também considerou a estética e a funcionalidade, usando várias cores de filamento para criar um sistema de notas cromáticas que facilita o aprendizado musical.

### Desafios e Melhorias:
Embora o projeto tenha sido bem-sucedido, o autor identificou áreas de melhoria:
- **Cavidades para Molas:** Foram consideradas muito rasas, o que pode afetar a performance.
- **Distância do Peito de Ar para a Válvula:** Essa distância causa problemas de compressão e vazamento de ar, resultando em ação de teclas mais dura do que o desejado.

### Instruções para Montagem:
As instruções são claras, mas o autor enfatiza a necessidade de realizar ajustes durante o processo de montagem:
- Furar e rosquear furos subdimensionados.
- Ajustar os tubos para afinação correta, colando tampões na extremidade, assegurando uma pressão de ar uniforme.

### Considerações Técnicas:
Informações como a pressão do ar e a espessura da folha foram bem definidas, indicando um entendimento profundo das necessidades operacionais do órgão. Isso é crucial para garantir a qualidade e a sonoridade do instrumento.

### Conclusão:
O "Órgão de Tubos de 8 Notas" não é apenas um projeto de impressão 3D; é um testemunho do envolvimento familiar e da paixão pela música. O autor também fornece referências para recursos adicionais, mostrando um apreço pela colaboração na comunidade. É um projeto que certamente trará diversão e aprendizado para quem o executar.
