organizador ALEX da Ikea com prateleiras para caixas de armazenamento

Organização

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D organizador ALEX da Ikea com prateleiras para caixas de armazenamento

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

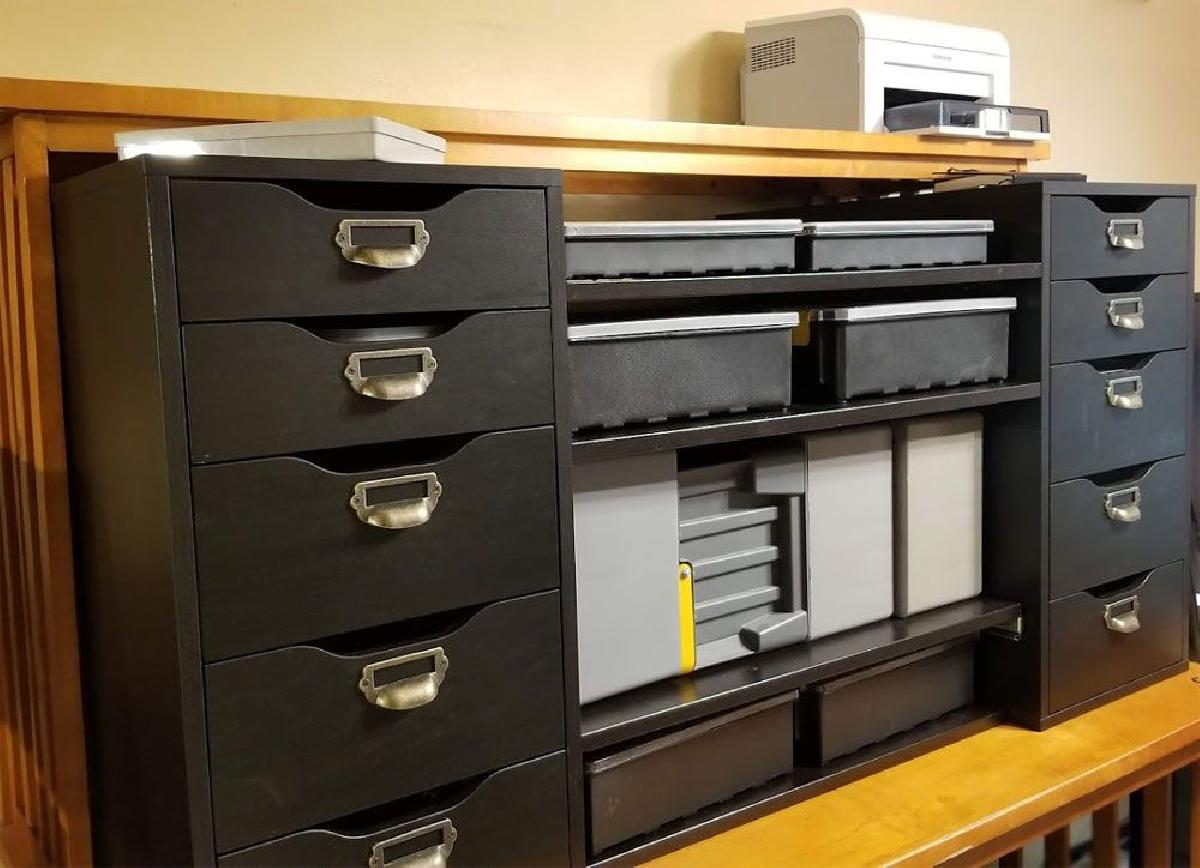

organizador ALEX da Ikea com prateleiras para caixas de armazenamento foi projetado para Impressora 3D. Primeiro uma palavra de cautela, esses suportes de prateleira nao sao projetados para suportar nenhum peso especifico, embora eu os tenha usado desde que isso foi postado em setembro de 2018, e eles ainda nao cairam (veja as fotos). Os suportes nao sao projetados ou desenhados para suportar nenhuma carga especifica. Alem disso, ha muitas variaveis que podem afetar sua resistencia, entao o que estou dizendo e, use-os por sua conta e risco, ou nao os use de forma alguma. Para meu armario organizador, eu imprimi os suportes usando ABS, e usei, eu acho, 4 paredes, com uma alta quantidade de preenchimento (nao me lembro quanto, pode ter sido 40%). No entanto, mesmo com ABS, nao posso dizer quao bem eles vao aguentar, ou que nao vao desabar um dia e derrubar minha preciosa colecao de resistores e capacitores - isso pode levar anos para organizar. Eu gosto de viver no limite, no entanto... Eu construi o armario organizador (na foto) usando dois armarios Ikea ALEX de 5 gavetas e algumas prateleiras KOMPLEMENT. A ideia era faze-lo caber em cima de uma mesa, e aconteceu de caber perfeitamente dentro do aparador existente. Se eu conseguir um espaco maior, posso transforma-lo em uma bancada independente construindo uma base para ele e usa-lo com um tampo como o tampo de madeira GERTON, que esta sem acabamento, mas fica otimo com um pouco de mancha em gel da General Finishes. Os objetivos que eu tinha para este projeto eram: caber varios organizadores Stack-on ou Stanley, uma prateleira deslizante para caber alguns organizadores Stack-on, usar parafusos para facil desmontagem caso eu precise move-lo, minimizar cortes e usar pecas prontas (nao consegui atingir esse objetivo, pois tive que cortar a prateleira deslizante para 68,6 cm de largura). Pecas usadas: Eu usei dois desses: e varias dessas prateleiras KOMPLEMENT (as minhas medem 28 x 22 1/2, mas online elas aparecem como 29 1/2 x 22 7/8): Eu usei essas alcas, que tem um espaco para colocar um cartao de etiqueta de papel - o Ikea_alex-handle-cutout-template3.stl foi usado para alinhar os furos para essas: Eu nao tenho o link para os deslizadores de gaveta, mas os comprei na Lowes e eles medem 22 1/2 quando fechados. Esses sao os recipientes de armazenamento que usei (podem segurar 6 grandes ou 12 pequenos): Stack-On DCY-10 Organizador de Armazenamento de Pecas Profundo, Caixa Stanley de 25 Compartimentos (Mfr #: 014725R), Caixa Stanley de 10 Compartimentos (Mfr #: 014710R). O hardware que eu precisei foi: Parafusos M4x25mm (usei parafusos com cabeca chata, ja que os furos precisavam ser rebaixados para nao interferirem nas gavetas), porcas M4, parafusos de madeira #8 x 5/8 para montar as prateleiras nos suportes. Eu usei 6 suportes por prateleira com um dos curtos no meio de cada lado (4 longos e 2 curtos por prateleira). Ferramentas que usei: furadeira sem fio, com uma variedade de brocas e uma broca de rebaixo, serra de mesa com uma guia (eu poderia ter usado uma serra circular ou ate mesmo uma serra manual com uma guia, ja que apenas um corte era necessario para cortar a prateleira deslizante para 68,6 cm de largura), grampos longos (nao absolutamente necessarios, mas ajudaram durante a montagem das prateleiras), fita metrica metrica (que tem sido muito util). As alturas dos furos para os suportes usados (nao as prateleiras) estao na foto anexada. As distancias nessa foto sao medidas a partir da parte inferior dos paineis laterais antes da montagem, portanto nao incluem os 16 mm ou mais para a base dos armarios. Claro, verifique se isso funciona para voce, antes de furar (meca duas vezes, corte uma vez, ou algo assim). Eu os inclui mais como um ponto de partida, mas sao o que eu me lembro de ter usado no meu. Para montar: Eu abri apenas uma das caixas para os armarios e removi os paineis laterais. Entao, medi os furos dos suportes e os furou em cada painel lateral. Dessa forma, eu nao poderia acidentalmente furar furos em ambos os lados esquerdo ou direito. Tambem foi muito mais facil trabalhar nos paineis laterais e dispor tudo com mais precisao, do que se os armarios estivessem montados. Uma vez que os furos foram feitos (e rebaixados do lado de dentro do armario), eu entao montei os armarios sem as gavetas. Em seguida, instalei os suportes e o deslizamento da gaveta apenas nos armarios. Instalei os pes nos armarios e tambem coloquei pes na prateleira inferior, que apenas fica sobre a superficie da mesa no meu caso. Os pes apenas protegem a superficie da minha mesa e a elevam um pouco. O template para os pes tem um grande buraco e um pequeno. Eu apenas usei os buracos existentes e usei o pequeno buraco para um furo piloto, depois segui com a broca maior (os pes requerem 2 furos cada). Depois disso, eu apenas coloquei os armarios na posicao, com a prateleira inferior entre eles, e alinhei tudo, e entao instalei as prateleiras usando os parafusos de madeira #8 5/8, furando um furo piloto para eles e trabalhando de cima para baixo. Finalmente, adicionei um batente na parte de tras da prateleira deslizante usando o restante do material que sobrou quando a cortei para 68,6 cm anteriormente. Eu poderia ter usado outro suporte para isso ou algum pedaco de 1x2 tambem, mas algo deveria estar la para evitar que as coisas deslizassem muito para tras da prateleira. Se isso fosse ficar independente, eu poderia ter feito isso para todas as prateleiras. Eu tambem pintei a borda crua da prateleira deslizante com um pouco de tinta marrom escura, ja que isso estava me incomodando quando eu olhava para ela. Depois que construi as gavetas, usei o template para primeiro marcar as localizacoes dos furos para as alcas das gavetas e entao (depois de verificar se funcionavam com as alcas), fiz um pequeno furo piloto e fixei as alcas com os parafusos que vieram com elas. Eu nao usei um driver sem fio para isso, ja que os parafusos eram pequenos e poderiam facilmente estourar se apertados demais. Em um projeto relacionado, fiz alguns divisores para os organizadores que vao neste armario, eles podem ser encontrados abaixo: organizador Stanley 014725R - grande caixa de 3 compartimentos com tampas mais 4 caixas, organizador Stanley 014725R - caixa media de 3 compartimentos com tampas, divisores de caixa organizadora Stanley 014725R. Se voce achar esses modelos uteis, por favor, poste um gostei ou um comentario com algumas fotos das suas impressoes. Eu atualizo regularmente meus projetos atuais e outras coisas em que estou trabalhando no meu blog. E se voce gosta de algumas das coisas que eu projeto, pode me seguir aqui ou no Printables, para ver o que ha de novo que eu posto. Obrigado por olhar!
