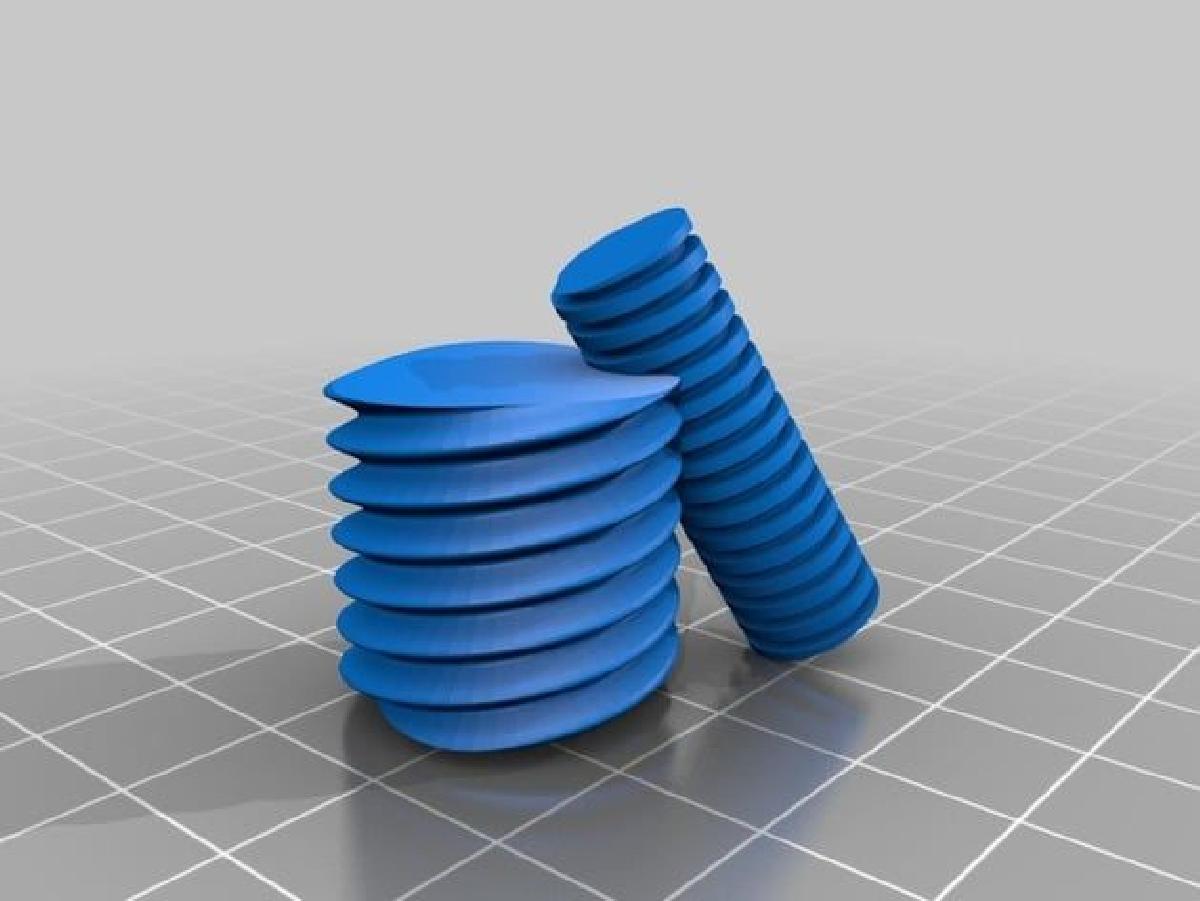

Sobre o objeto 3D OpenSCAD revolve: modulo poderoso e rapido para parafusos e mais

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

OpenSCAD revolve: modulo poderoso e rapido para parafusos e mais foi projetado para Impressora 3D. Esta biblioteca foi substituida pelo revolve2Confira neste link: https://www.thingiverse.com/thing:3215997Apresentando revolveEste modulo OpenSCAD permite a extrusao rotacional de perfis genericos definidos pelo usuario,introduzindo um passo na direcao longitudinal, sendo a aplicacao mais comuma criacao de parafusos.O solido e construido como um unico poliedro transformando os pontos 2D encontrados noarray de perfil. Nenhuma operacao booleana e necessaria, visando obter o desempenho maximoproduzindo o objeto mais simples possivel para o nivel de detalhe desejado.Argumentosrevolve( perfil, comprimento, nthreads, f);perfil: array de pontos 2D definidos como [[z1, f(z1)], [z2, f(z2)], ... [zn,f(zn)]].A funcao f(z) descreve a forma da rosca (trapezoidal, quadrada, triangular,sinusoidal, ...).A forma do perfil pode ser refinada adicionando mais pontos, no entanto isso tambemtornara mais pesado de manipular.O perfil deve ser definido em um intervalo fechado (incluindo os extremos)representando um periodo da rosca.A funcao auxiliar linspace pode ser usada para criar o perfil a partir de uma funcao matematica(veja o exemplo abaixo).comprimento: quao longe ir na direcao longitudinal, note que o tamanho da malha aumentalinearmente com este parametro.nthreads: permite a criacao de multiplas roscas, deve ser um inteiro.Numeros negativos tambem sao aceitos, gerando roscas a esquerda.Zero resulta em nenhum passo, semelhante ao rotate_extrude.f: o numero de subdivisoes na direcao angular, semelhante a $fn para um cilindro.Note que se este parametro for muito pequeno, a malha resultante pode estar completamente errada.Uma condicao suficiente para satisfazer a correcao e: f>periodo*nthreads/dz;onde dz e o incremento minimo de z definido no perfilNa direcao longitudinal, o numero de subdivisoes e controlado diretamente pelonumero de pontos no perfil.Exemplouse <revolve.scad>periodo = 6; // escolha o passocomprimento = 30; // a alturanthreads = 7; // o numero de roscas (<0 para roscas a esquerda)f = indefinido; // finesse angular, indefinido para autocomputar// Uma funcao de perfil sinusoidal...function prof_sin(z) = [z, 10+sin(z*360/periodo)];// ...que se torna um array de perfil com a ajuda de linspaceprof = [for (z=linspace(inicio=0, parar=periodo, n=16)) prof_sin(z)];// Um array de perfil quadrado definido manualmente//prof = [// [0, 11], [0.01, 9], [periodo/2, 9], // [periodo/2+0.01, 11], [periodo, 11]//];// agora o parafusorender(convexidade=10) revolve( prof, comprimento=comprimento, nthreads=nthreads, f=f);Um conjunto limitado das capacidades do modulo pode ser visualizado no Customizer.
