OpenOPTI (Um microscopio 3D de baixo custo e codigo aberto)
Biologia
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D OpenOPTI (Um microscopio 3D de baixo custo e codigo aberto)
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

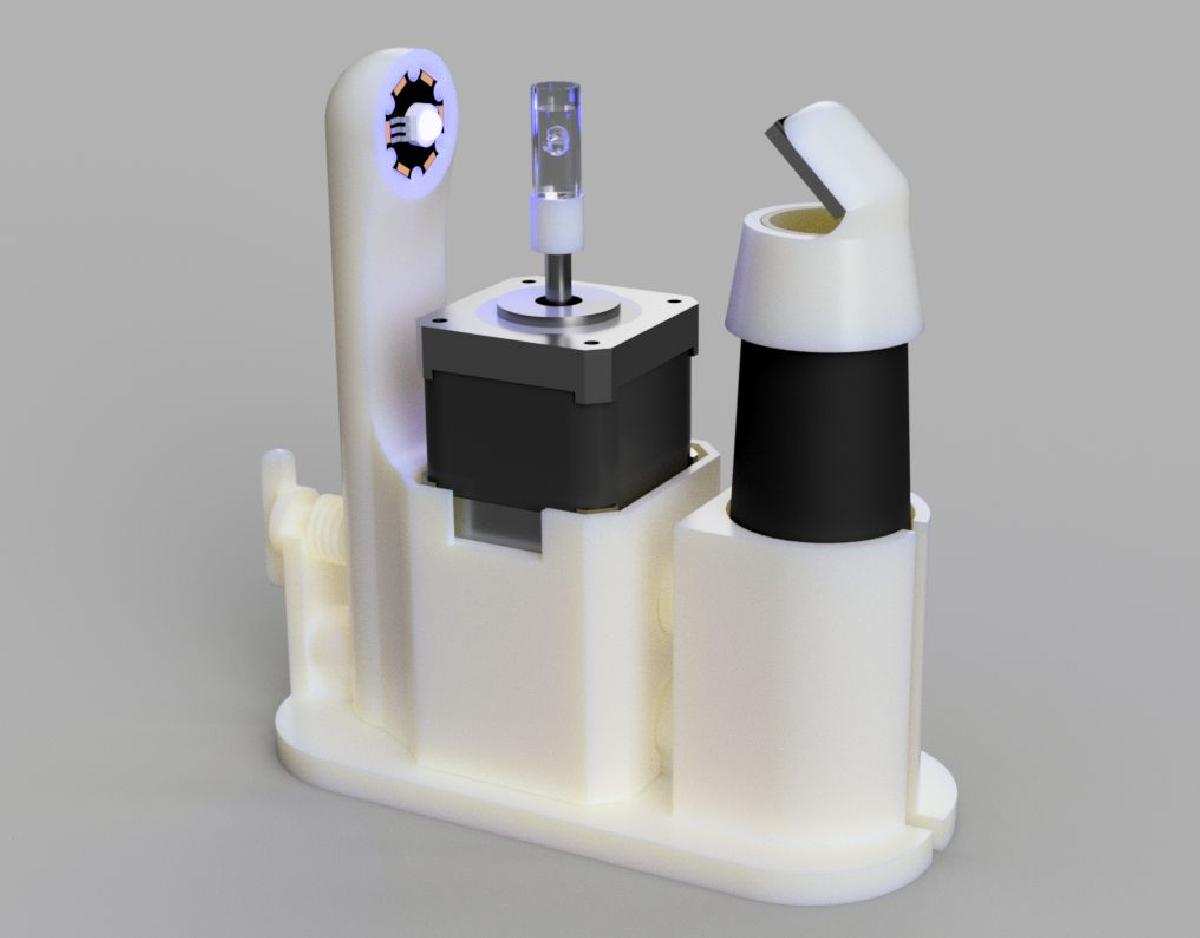

OpenOPTI (Um microscopio 3D de baixo custo e codigo aberto) foi projetado para Impressora 3D. A Tomografia por Projecao Optica (OPT) utiliza metodos de reconstrucao semelhantes aos da imagem por raios-X em tomografia computadorizada, mas com luz visivel para amostrar microscopicamente. Ao tirar centenas de fotos de uma amostra de todos os angulos de rotacao, pode-se obter uma representacao 3D dessa amostra com o foco e a clareza de microscopios tradicionais, sem a necessidade de seccionar fisicamente de forma destrutiva. Existem muitas maneiras de fazer isso, no entanto, em nome da simplicidade e economia, optei pela abordagem mais basica para comecar. O equipamento consiste em: um microscopio USB (US$ 20), espelho (US$ 1), motor de passo (US$ 15), driver de motor de passo EasyDriver (US$ 7), LED de 10W (US$ 8), conversor buck variavel (US$ 2), Arduino Nano (US$ 4) e uma fonte de alimentacao CA/CC pequena (US$ 5). (Portanto, aproximadamente US$ 60 no total.) Passos para executar: 1. Instale o firmware do Arduino. 2. Instale o pacote adicional de reconstrucao CT do Matlab. 3. Altere a porta COM no script do Matlab para a porta atual do seu Arduino. 4. Ative ou desative o CUDA no script do Matlab se voce nao tiver uma placa de video Nvidia. 5. Centralize e foque sua amostra escolhida exatamente no centro da moldura da camera. 6. Clique em Executar. 7. Espere um pouco. 8. Ligue o Volume 1. 9. Ative uma configuracao de Renderizacao. 10. Aplique um limite na renderizacao 3D resultante ate obter apenas as partes da reconstrucao que voce deseja. Postei isso aqui na esperanca de que alguem em algum lugar possa aproveitar ou, melhor ainda, fazer uso produtivo de ter um microscopio 3D barato. Se voce e essa pessoa e tem comentarios ou perguntas, fique a vontade para me contatar aqui na secao de comentarios e farei o meu melhor para ajudar.
