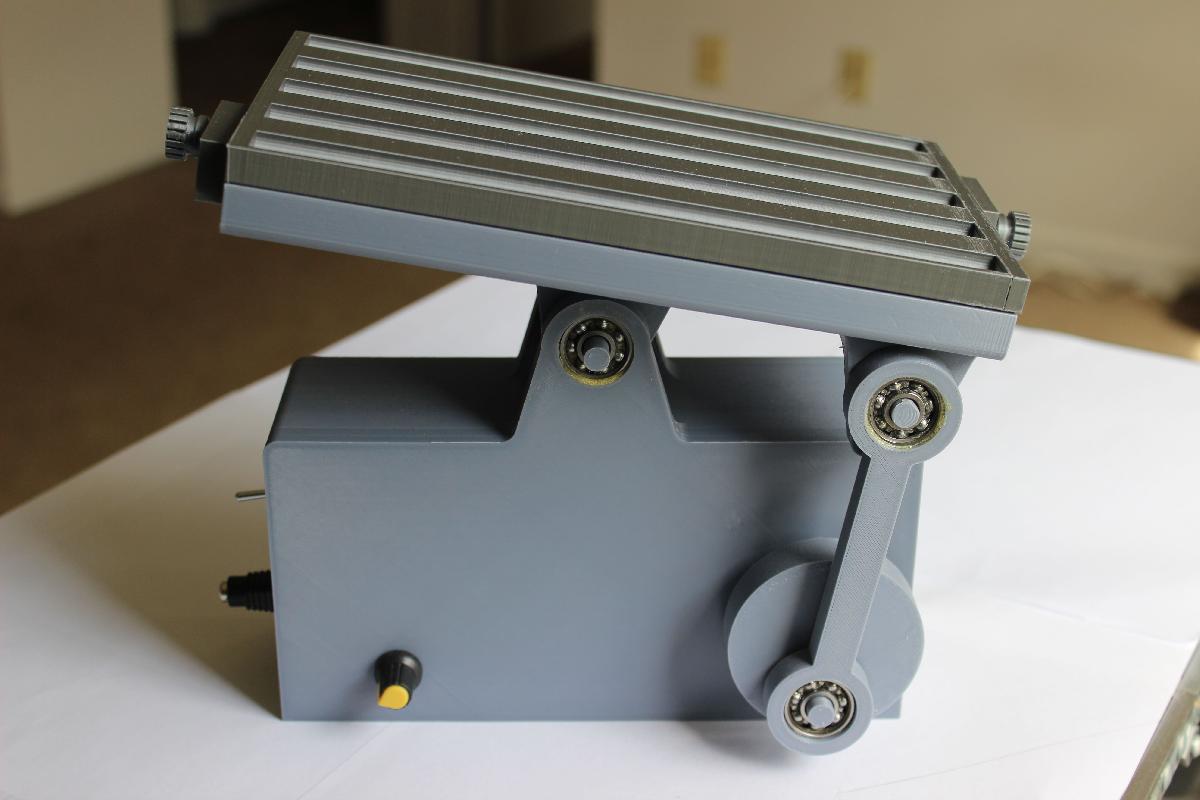

Open Source Rocker de Laboratório / Mixer / Shaker (Lab Rocker)

Engenharia

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Open Source Rocker de Laboratório / Mixer / Shaker (Lab Rocker)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Open Source Rocker de Laboratório / Mixer / Shaker (Lab Rocker) foi projetado para Impressora 3D. Aqui esta minha opiniao sobre o balancim de laboratorio, que e uma ferramenta / dispositivo de laboratorio usado em laboratorios para aplicacoes de mistura biologica e molecular leve a moderadamente agressiva. → Este balancim bidimensional de velocidade variavel foi totalmente projetado no Autodesk Fusion360. → O projeto utiliza um rack / bandeja / plataforma de aparelhos mutaveis para segurar o aparelho para realizar um movimento de gangorra para misturar o conteudo. → O rack/bandeja pode ser fixado no lugar usando as travas laterais em ambos os lados.→ Carreguei dois tipos de racks/bandejas para esta coisa: -• Rack de tubo de ensaio de peca unica• Bandeja de copo de peca unica→ A dimensao da area de superficie da bandeja de bequer e de 205 x 105 milimetros.→ O modelo prototipo emprega um Arduino UNO, um NEMA 17 motor de passo, EasyDriver v4.4, uma fonte de alimentacao externa Fonte de alimentacao de 12 V CC, prontamente disponivel rolamentos de skate e alguns equipamentos eletronicos basicos, como fios conectores, potenciometros, placa de ensaio e maquinas de solda. Comprei este kit kit para economizar algum tempo na busca por componentes individuais.→ O projeto e de codigo aberto e modelos imprimiveis em 3D identicos (STL) e fotografias de produtos tambem estao disponiveis emTroca de impressoes 3D do National Institutes of Health.→ Arquivos esquematicos do circuito, feitos usando Fritzing Software e o codigo Arduino esta disponivel no meu Google Drive.→ Sinta-se a vontade para me sugerir mais algumas ideias de design de bandeja/rack ou projetar algumas voce mesmo e adicionar atribuicao para o design original na secao de remixes.→ Se voce aprecia o design, de um like e compartilhe com seus colegas nas redes sociais. Obrigado! E minha sincera esperanca que meu projeto e contribuicao ajudem muitos dos pesquisadores, pequenos laboratorios, laboratorios umidos, etc., que planejam incorporar equipamentos de laboratorio como este com um orcamento apertado. Sempre receberei qualquer tipo de critica construtiva, sugestoes, dicas de melhoria e outros metodos que voce gostaria que fossem incorporados. Voce pode me encontrar no LinkedIn, conectar-se comigo e podemos conversar via mensagem do LinkedIn.PS: O modelo foi impresso em Hub de Thomas Hewlett em Hubs 3D. Thomas e engenheiro de profissao e eu o recomendo para todos os seus projetos profissionais e pessoais.https://www.youtube.com/watch?v=fGBefz6w9Rg&t=8s

Baixar

O modelo 3D denominado "Open Source Rocker de Laboratório / Mixer / Shaker" (ou Lab Rocker) é uma ferramenta inovadora projetada para uso em laboratórios, especialmente adequada para aplicações de mistura biológica e molecular que demandam um movimento leve a moderadamente agressivo. Seu design foi totalmente desenvolvido no Autodesk Fusion 360, refletindo uma abordagem prática e acessível para a pesquisa científica.

### Características do Modelo:

1. **Movimento Bidimensional**: O balancim é capaz de realizar um movimento de gangorra, facilitando a mistura eficiente dos conteúdos em vasilhames.

2. **Rack/Bandeja Ajustáveis**: O dispositivo inclui racks ou bandejas mutáveis, que podem ser fixados em posição com travas laterais, oferecendo flexibilidade e segurança ao misturar diferentes tipos de amostras.

3. **Tipos de Racks Disponíveis**: O modelo disponibiliza dois tipos de bandejas:
- **Rack de tubo de ensaio de peça única**.
- **Bandeja de copo de peça única**.

4. **Dimensões**: A bandeja de copo possui uma área de superfície de 205 x 105 milímetros, adequada para diversos recipientes laboratoriais.

5. **Componentes Eletrônicos**: O protótipo utiliza componentes como:
- **Arduino UNO**: Permite o controle do movimento do motor.
- **Motor de passo NEMA 17**: Proporciona precisão no movimento.
- **EasyDriver v4.4**: Controlador de motor para facilitar o funcionamento do motor de passo.
- **Fonte de alimentação de 12V DC**: Para garantir a energia necessária ao sistema.
- **Rolamentos de skate**: Utilizados para permitir um movimento suave.
- **Componentes adicionais**: Como fios conectores, potenciômetros, placa de ensaio e ferramentas de solda, todos facilmente acessíveis no mercado.

6. **Código Aberto**: Todos os arquivos STL para impressão 3D, esquemas de circuito (feitos com Fritzing) e código Arduino estão disponíveis para download, permitindo que outros possam personalizar e melhorar o projeto.

### Objetivos e Impacto:

O projeto foi concebido com um forte foco na acessibilidade e no suporte a pesquisadores e pequenos laboratórios que operam com orçamentos limitados. O autor encoraja a comunidade a sugerir ideias de design ou a modificar o projeto existente, promovendo uma cultura de colaboração e inovação em pesquisa. O compartilhamento das informações e a abertura do design visam beneficiar um número maior de usuários, permitindo que aprimoramentos e adaptações sejam feitos rapidamente.

### Recomendações:

O autor do projeto recomenda o uso de serviços de impressão 3D, como o de Thomas Hewlett, para que os interessados possam obter o modelo físico de forma eficiente e profissional. Seguindo seu trabalho, ele também está aberto a feedback e sugestões, visando melhorias contínuas.

### Conclusão:

Esse modelo de balancim de laboratório é um exemplo notável de como a impressão 3D e a mentalidade de código aberto podem transformar o acesso a equipamentos de pesquisa, viabilizando uma abordagem mais prática e inclusiva na condução de experimentos científicos.
