Sobre o objeto 3D Olhos Wall e da Adafruit

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

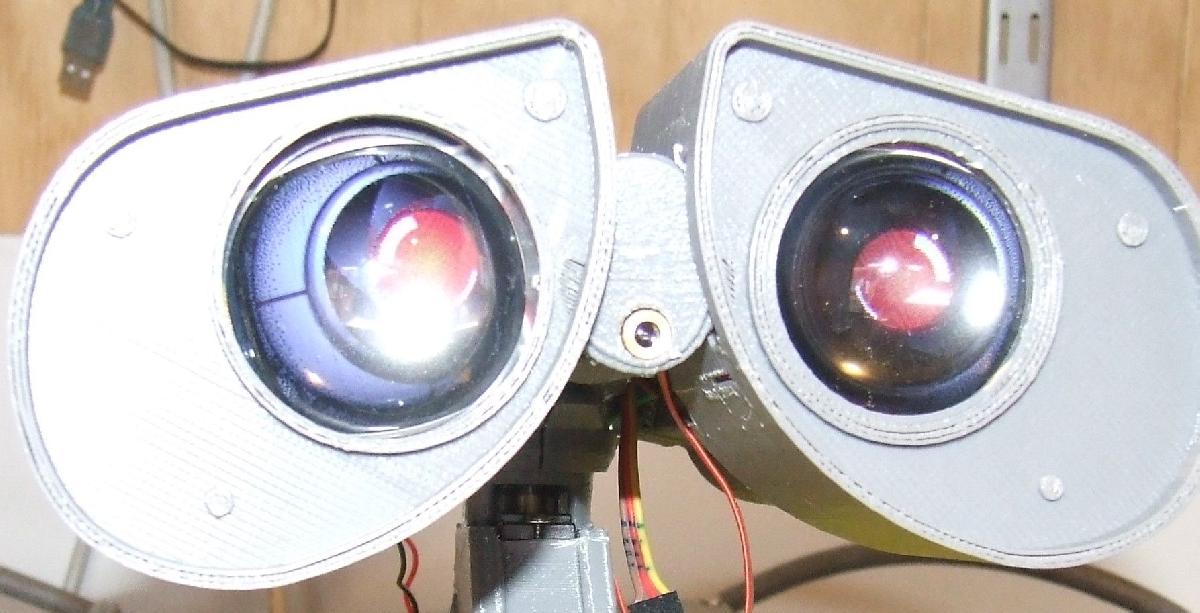

Olhos Wall e da Adafruit foi projetado para Impressora 3D. Olhos do Wall-e para chillibasket Wall-eEu usei:Olhos de Halloween Espooky ArduinoEmhttps://www.youtube.com/watch?v=uYIc1pLO6Xkpor WernyO circuito para ligar o ItsyBitsy esta do minuto 2:30 ao 3:10 do videoWerny esta usando duas telas de cada pino CS, e queremos uma tela de cada pino CS.Entao o CS1 e para o Olho Esquerdo (Pino 12) e o CS2 e para o Olho Direito (Pino 10)Ele tambem troca o resistor para 68 Ohms para que voce possa rodar o LED com 5 volts (Por que? Mas faca mesmo assim)Eu usei oAdafruit ItsyBitsy M0Para fazer o ItsyBitsy funcionar, va para:https://learn.adafruit.com/introducing-adafruit-itsybitsy-m4Certifique-se de que voce consegue fazer o codigo “Blink” funcionar no ItsyBitsy antes de prosseguir.Use o codigo da AdafruitOlhos Estranhoshttps://learn.adafruit.com/animated-electronic-eyesSiga as instrucoes a risca. Nao tente encurtar caminhos.Quando voce baixar o codigo e executa-lo no Arduino IDE, abra a segunda aba “config.h” e altere: { 12, 0, 1 }, // pinos de selecao de display e piscar DO OLHO ESQUERDO, sem rotacao{ 10, 2, 3 }, // pinos de selecao de display e piscar DO OLHO DIREITO, sem rotacaoComente a parte de “olho unico” com “//” e gire as telas para encaixar. Quando o codigo comecar a rodar, verifique se o logo da Adafruit esta na posicao correta.O primeiro numero e o pino CSO segundo numero e o pino de piscar (nao utilizado)O terceiro numero e a rotacao de 0, 1, 2, 3.No mesmo arquivo, voce pode selecionar o olho que deseja. Eu prefiro o terminatorEye.h// Habilite UM destes #includes -- TABELAS graficas ENORMES para varios olhos://#include "graphics/defaultEye.h" // Olho padrao humanoide avela -OU-//#include "graphics/dragonEye.h" // Olho de dragao/demonio com pupila em fenda -OU-//#include "graphics/noScleraEye.h" // Iris grande, sem esclera -OU-//#include "graphics/goatEye.h" // Olho de cabra/Krampus com pupila horizontal -OU-//#include "graphics/newtEye.h" // Olho de newt -OU-//#include "graphics/terminator.h" // Va para o choppah!//#include "graphics/catEye.h" // Gato cartunesco (cores "2D" planas)//#include "graphics/owlEye.h" // Minerva a coruja (DESABILITE O RASTREAMENTO)//#include "graphics/naugaEye.h" // Olho googly Nauga (DESABILITE O RASTREAMENTO)//#include "graphics/doeEye.h" // Olho de cervo cartunesco (DESABILITE O RASTREAMENTO)Foi tudo que eu mudei para faze-lo funcionar.Isso e o que e necessario:Adafruit ItsyBitsy M0 Express - para CircuitPython & Arduino IDEhttps://www.adafruit.com/product/3727Lente de Vidro Convexa com Borda - 40mm de Diametrohttps://www.adafruit.com/product/3853ouLente Plastica Convexa com Borda - 40mm de Diametro https://www.adafruit.com/product/3917Use este LCD porque a tela vai ate as bordas, entao se encaixa no olho.Substitua o modulo de exibicao LCD 5110 LCD 1.44" Serial Vermelho 128X128 SPI Color TFThttps://www.aliexpress.com/item/2055105403.html?spm=a2g0s.9042311.0.0.6c2a4c4dfS30OSEu apenas colei a tela com cola quente
