Sobre o objeto 3D Olho ARC Cleat

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

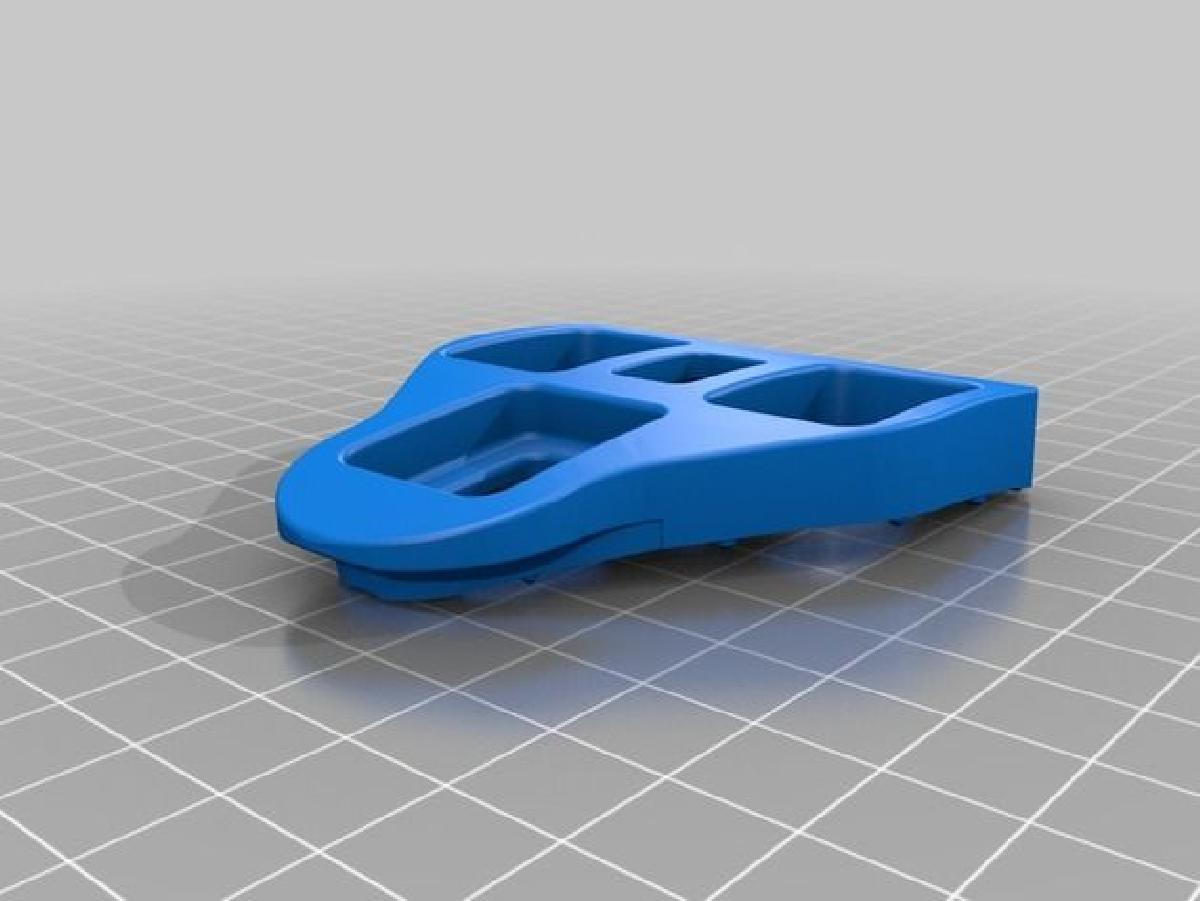

Olho ARC Cleat foi projetado para Impressora 3D. Olhe a Renderizacao do Cleat Look ARC. Muito proximo do original - Impresso, mas nao testado na bicicleta com sapatos.SEM garantia, Use por sua conta e risco!Se voce imprimir isso e fixar ao seu(s) sapato(s), me avise como se comporta, MAS tenha cuidado se decidir usa-lo em um passeio, este e um design de Use por sua conta e risco!!!Esta e uma renderizacao completamente nova feita do zero e NAO baseada no modelo ou na versao original feita ha mais de um ano.O pad de borracha original se encaixa perfeitamente neste modelo. Gostaria de saber onde comprar apenas o pad de borracha sozinho...Este modelo, assim como a versao anterior, e por sua conta e risco e sua seguranca e ajuste podem variar de acordo com a escolha de materiais, configuracoes de fatiamento, marca/modelo ou seus pedais, e tecnologia de impressao.NOTAS:a- O ciclismo em si pode ser um esporte perigoso. O uso de pedais, sapatos e cleats sem clipe se tornou comum, mas pode resultar em riscos adicionais ao se clicar nos pedais ou ao se soltar dos pedais para parar ou desmontar.b- Falhas comuns dos sistemas de pedais sem clipe resultaram em ciclistas caindo e se ferindo ou morrendo.c- E seguro dizer que todos que usaram o sistema de pedais sem clipe ja cairam devido a falha em clicar como desejado, ou falha em se soltar por esquecer, ou detritos em um cleat e pedal aumentando as forcas necessarias para desmontar. O uso de cleats sem clipe tambem resultou em liberacao indesejada que representa um perigo obvio. - Assim, usar qualquer cleat de terceiros, ou cleat desconhecido aumenta seu risco de acidente ou lesao e usar componentes desconhecidos ou nao comprovados e por sua conta e risco.d- A impressao real deste cleat torna a pessoa que a realiza responsavel pelo seu uso atraves da tecnica de impressao e material(is) escolhidos que podem afetar a resistencia e a escala (tamanho) da peca impressa final.e- Imprimir e usar esta peca e provavelmente uma decisao economica ou uma baseada no desejo do ciclista de ajustar ou personalizar o design de acordo com suas necessidades e escolhas de cor ou forma.Meus metodos para produzir um modelo mais preciso sao muito mais sofisticados desta vez, mas ainda imperfeitos. Este NAO e um Cleat Look ARC real, mas sim minha interpretacao de tal.SEM garantia, Use por sua conta e risco!Nao sou advogado, mas reconheco o mundo em que vivemos e, embora goste de compartilhar minha criatividade, nao quero me prejudicar por ser um cara legal. POR FAVOR, NAO USE MEUS DESENHOS SE VOCE NAO PODE ASSUMIR O RISCO.///////////////////////////////////////////////////////////Para aqueles interessados, a tecnica para chegar a um modelo final e a seguinte:1- crie um esboco preciso do lado do cleat e extruda-o para ser um pouco mais largo que o cleat.2- estabeleca uma linha central de frente para tras, depois crie um esboco contorno do cleat como visto ao olhar para a parte inferior de um sapato. Use este esboco como um cortador de biscoitos para cortar uma secao da extrusao do passo 1.3- esboce e localize todos os furos passantes e detalhes de recesso. Crie planos conforme necessario para manter a precisao e a espessura das superficies do parafuso e do pad.4- esboce contornos das superficies de acoplamento do pedal dianteiro e traseiro para corte-extrusao para remover material da extrusao vista de lado (vista da superficie que se encaixa contra a sola externa do sapato.5- arredonde e chanfre conforme necessario para fornecer a aparencia e sensacao adequadas.A captura de tela dos 14 planos que criei mostra como o design foi dividido para criar o modelo.Aproveite, mas tenha cuidado!
