O Trebuchet do Destino!
Brinquedos Mecânicos
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D O Trebuchet do Destino!
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

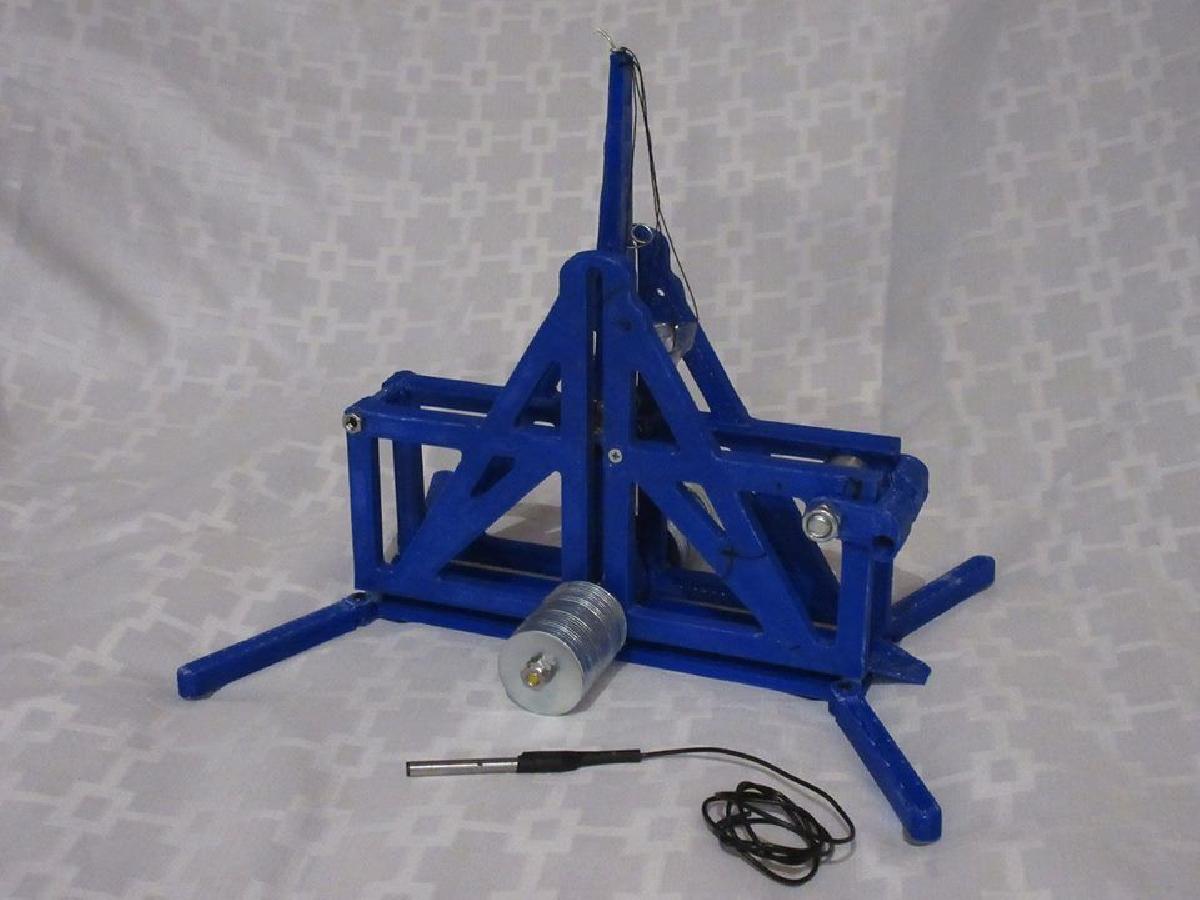

O Trebuchet do Destino! foi projetado para Impressora 3D. Para meu 100º projeto de Codigo Aberto postado aqui no Thingiverse (Uhul!!!!!!), eu queria fazer algo para a comunidade aqui que seja pura diversao. E o que poderia ser mais divertido do que algo que lancara um urso de goma pelo quarto com forca suficiente para amassar levemente uma parede (talvez, se voce olhar muito, muito de perto?)? Isso foi projetado para usar uma pilha de arruelas de fender, um pouco de corda, alguns parafusos metricos, alguns rolamentos, um pouco de fita, um pouco de fio e alguns inserts de aquecimento para criar a arma temida pelos castelos de formigas medievais em toda a Europa! De qualquer forma, por favor, aproveite, e obrigado por gostar e apoiar todo o meu outro trabalho. Isso significa muito para mim que as pessoas apreciem as coisas que eu crio, e seus comentarios e mensagens ao longo dos anos foram um grande incentivo. Este e para voces! Video:https://youtu.be/4ZHNv2MBay4William dos Materiais:1 parafuso e porca M8 de 64mm1 parafuso e porca M5 de 64mm5 parafusos de cabeca conica M3 de 10mm com 2 porcas (nao travantes)8 parafusos de cabeca conica M3 de 14mm4x rolamentos 14x5x52x rolamentos 608zz2x arruelas m8uma quantidade enorme de arruelas de fenderM5uma barra roscada M5 de 200mm (ou tamanho ingles similar) e 4 porcas comuns4 porcas nyloc para se ajustar a sua barra roscada2 arruelas de acabamento para atuar como buchas contra a estrutura1 pequeno anel de metal para a funda2 pequenos pedacos de fio, um para fazer o gancho da funda e um para fazer o gatilho de liberacaoalguma fita plastica para embalar para fazer uma fundaalgum fio preto para fazer uma funda15 inserts de aquecimento M34 parafusos de cabeca de cap M3 de 10mm9 pes de moveis de borracha adesivosInstrucoes:Imprima todas as pecas. voce vai querer acabar com 4 das pernas, entao imprima esse arquivo duas vezes.Insira 6 inserts de aquecimento na placa base. 4 nos lobulos dos cantos e 2 nos dois furos da linha central. Insira 3 inserts de aquecimento na parte inferior de cada lado do quadro principalinsira 3 inserts de aquecimento nos furos no braco lancador inferioraparafuse a calha a placa base usando 2 dos parafusos de cabeca conica com a ponta afunilada voltada para a direcao que voce deseja que a funda saia do quadro principal quando voce disparar. Veja as fotos. aparafuse todas as pernas a base usando os parafusos de cabeca de cap M3. Eles sao direcionais Fixe as abas aos quadros principais. A cabeca do parafuso deve estar do lado de fora, com a porca do lado de dentro. As abas devem se mover livremente e cair facilmente, mas nao devem estar tao soltas a ponto de correr o risco de cair. Aparafuse os dois quadros laterais a placa base com os parafusos de cabeca conica M3 mais longosAparafuse os dois parafusos 608zz e arruelas as pecas do quadro principal com o parafuso M8, intercalando as duas pecas do gatilho de cada lado do quadro. Veja as fotosAparafuse o espacador a frente do quadro usando o parafuso e a porca M5. Dobre um pedaco de fio em forma de L com 2 lacos em cada extremidade. um laco ira ao redor do pino do gatilho, o outro laco ira ao redor do parafuso que mantem as duas metades do braco no lugar Aparafuse as duas metades do braco juntas com o fio intercalado entre elas. Insira o outro pedaco de fio na parte superior do braco do trebuchet e dobre em um angulo ligeiro. Veja as fotos.13 Aparafuse 2 rolamentos de 14mm ao lado do braco usando 2 parafusos de cabeca conica m3 mais longos. Use arruelas como espacadores, se necessario. Esses rolamentos atuam como rodas para o braco nos dois trilhos do quadro.14.Insira os dois rolamentos inferiores no lugar. Na verdade, acabei usando arruelas e 2 parafusos nyloc aqui em vez disso para resolver um problema de rastreamento do braco. Insira a barra roscada e depois use duas porcas nyloc e as 2 arruelas de acabamento para centraliza-la no quadro. As arruelas de acabamento devem tocar levemente o quadro, mas nao comprimi-lo. Verifique se o braco pode se mover para cima e para baixo na fenda sem resistencia. Carregue um numero par de arruelas ou outros objetos pesados na barra roscada. termine com pelo menos uma porca em ambas as extremidades da barra roscada. O equilibrio e importante aqui. Faca um pino de gatilho a partir de uma barra de metal e um pouco de corda. Agora construa sua funda. Quando dobrada ao meio, a funda deve ter aproximadamente o comprimento do braco lancador ate as duas rodas laterais. A mostrada no prototipo e ligeiramente curta demais. Passe um pedaco de corda pelo furo na extremidade do braco do trebuchet, envolva fita sobre ele para fazer um bolso, passe outro pedaco de corda pela parte inferior e prenda um pequeno anel de metal ao outro pedaco de corda, conforme visto nas fotos. O anel de metal e necessario para garantir que a funda se solte do pino da funda no ponto adequado do voo. Voce deve estar pronto para testar o disparo! Resolvendo problemas com seu trebuchet:Se a funda nao parecer abrir, ajuste o angulo ou o comprimento do pino. Meu pino esta bem proximo do ideal, entao voce pode usar as fotos como guia. Voce tambem pode tentar adicionar um anel mais pesado.Se o projetil nao for para frente, ajuste o angulo do pino ou considere encurtar a funda.Se as abas nao cairem, afrouxe ligeiramente os parafusos laterais ou corte-os para se ajustarem melhor.Se voce acidentalmente atingir seu irmao no olho, nao faca isso! E tudo diversao e jogos ate que alguem perca um olho, entao e apenas diversao! Todos os arquivos STEP estao carregados, se voce precisar de um formato diferente por algum motivo, nao hesite em perguntar! tambem fique atento para o design do designador de alvo a laser e o suporte para luneta picatinny!
