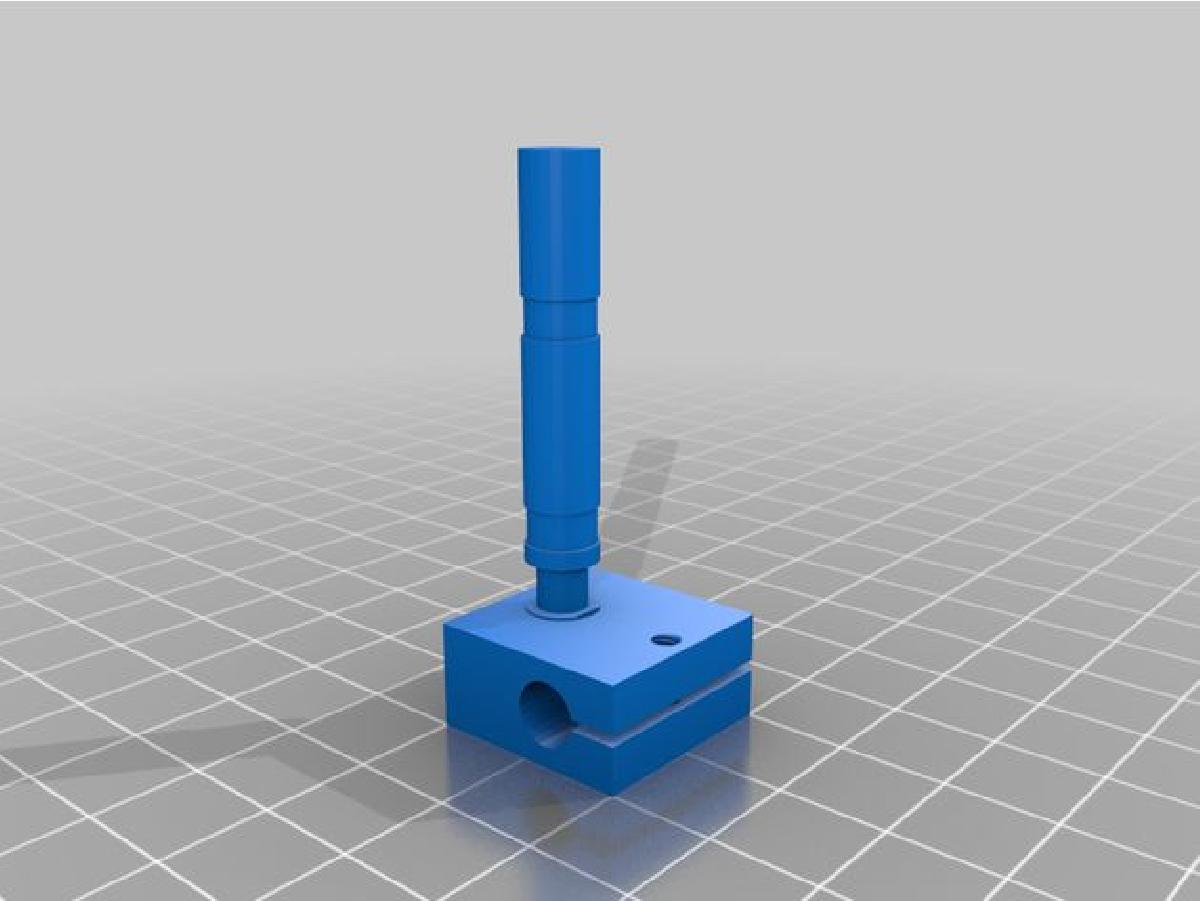

Novos e melhorados Hot Ends para Creality Sermoon D1 foi projetado para Impressora 3D. Visto que Creality si rifiuta sistematicamente di fornire ai clienti Sermoon D1 ricambi di pezzi sottoposti a usura naturale, come Hot End e simli, avendo qualche problema con loriginale, mi sono deciso a rocostruirli, migliorandoli per ottenere una maggiore qualita di stampa e ampliandone, firmware permettendo, lo spettro di materiali stampabili. Nei files .step allegati trovate tre diverse soluzione: quelli di tipo A e B sono di tipo allmetal (bimetallo) e sono caratterizzati da un heat bereaker suddiviso in due parti: lesterno in Acciaio inox aisi 316 (conducibilita termica = ~ 15 W/mk) e linterno in Titanio di grado 2 (conducibilita termica = ~ 17 W/mk). Quello di tipo C prevede luso di un tubetto in PTFE (conducibilita termica = ~ 0.2 W/mk). I tipi A e B, che differiscono tra loro solo per la presenza di una rastrematura nel punto di ingresso del filamento, sono utili quando il materiale da stampare richiede ad una temperatura di estrusione superiore ai 250 °C, mentre il tipo C e di gran lunga la scelta migliore per i materiali comuni (PLA 3D Fila, PETG XT 3D Fila, TPU, ecc.) o che, comunque, vanno estrusi a temperature inferiori ai 250°C. La differenza tra il tipo C e loriginale Creality sta solo nella qualita dellacciaio e nellassenza della chiusura sommitale dellheat breaker, cosa questa che dovrebbe permettere unagile sostituzione del tubetto in PTFE senza dover rimuovere lheat breaker dal blocchetto riscaldante (sistema adottato dal mitico e3dV6). Le rastremature presenti sullHeat breaker sono state riviste per semplificarne la realizzazione e per migliorare il fissaggio con lestrusore (ancora di serie ma per poco tempo!). Il blocchetto riscaldante e realizzato in rame elettrolitico e, pur rispettando le dimensioni delloriginale, per garantire una migliore diffusione dellenergia termica verso lugello, adotta un disegno derivato dalle3dV6. Tuttavia anche il disegno originale, piu semplice da realizzare, puo funzionare bene. Un punto critico e individuabile nella giunzione tra Heat Breaker e blocchetto riscaldante. Pur sapendo che una unione delle parti per interferenza garantisce migliori risultati ho utilizzato una filettatura M6. Per evitare fuoriuscite del materiale puo essere quindi utile utilizzare un velo di silicone nero HT per applicazioni automobilistiche (temp. max. 350°C) o, nei casi piu estremi, di mastice da caminetti (t > 1100 °C). Anche in questo caso, come nel caso della giunzione per interferenza, risultera piu difficoltosa la separazione lHot Breaker dal blocchetto riscaldante. Premettendo che non posso realizzare per terzi questi Hot End, inserisco in Thingiverse, con i vincoli creative commons, i files .step dai quali possono essere facilmente estratte le dimensioni. Per la realizzazione degli oggetti descritti e indispensabile luso di un tornio e di una fresatrice. Considerando che le tolleranze devono attestarsi intorno ai 2 decimi di mm non e indispensabile ricorrere a sistemi cnc. I pezzi possono essre facilmente realizzati da un qualsiasi tornitore o da un appassionato di modellismo ed il loro costo e el tutto accettabile. Critiche, suggerimenti e modifiche sono graditi!

Baixar

### Novos e Melhorados Hot Ends para Creality Sermoon D1

#### Introdução

No universo da impressão 3D, a busca contínua pela qualidade e pela versatilidade dos materiais imprimíveis é uma questão primordial. Para muitos usuários de impressoras 3D, os hotspots, ou Hot Ends, constituem uma das partes mais críticas do sistema, pois são responsáveis pelo aquecimento e extrusão do filamento. A Creality, um dos principais fabricantes de impressoras 3D, embora reconhecida por seus produtos acessíveis e de boa qualidade, frequentemente enfrenta críticas por sua falta de suporte em termos de peças de reposição e melhorias. O modelo "Novos e Melhorados Hot Ends para Creality Sermoon D1" busca endereçar essas questões de forma inovadora, trazendo uma solução que não apenas melhora o desempenho, mas também amplia o espectro de materiais imprimíveis.

#### Conversão e Melhorias do Hot End

A primeira motivação para o desenvolvimento deste novo modelo foi a dificuldade em encontrar peças de reposição para o Hot End original da Creality. O modelo Sermoon D1, apesar de ser um equipamento robusto e funcional, apresenta limitações que podem restringir a qualidade das impressões e a gama de filamentos que podem ser utilizados. Com isso, a ideia de reconstruir o Hot End surgiu, promovendo melhorias que impactariam diretamente na qualidade da impressão.

Os arquivos STEP disponibilizados contêm três soluções diferentes. As soluções tipo A e B são projetadas como hot ends all-metal (bimetálico), enquanto a solução tipo C utiliza um tubo em PTFE. Essa escolha de design permite atender a diferentes necessidades de temperatura de extrusão.

1. **Tipos A e B**: Os Hot Ends A e B utilizam um heat breaker dividido em duas partes: o exterior é confeccionado em aço inoxidável AISI 316, enquanto o interior é projetado em titânio grau 2. Essa composição não só melhora a resistência ao calor, mas também oferece uma melhor condução térmica, essencial para garantir um fluxo de material consistente e eficiente. Esses modelos são ideais para materiais que requerem temperaturas de extrusão superiores a 250ºC.

2. **Tipo C**: O tipo C é uma alternativa mais acessível, que prevê o uso de um tubo em PTFE. Embora a condutividade térmica do PTFE seja significativamente menor, este modelo se destaca como a melhor escolha para o uso de filamentos comuns, como PLA, PETG e TPU, que não requerem temperaturas elevadas.

#### Vantagens e Melhorias Técnicas

Uma das melhorias significativas implementadas no novo design é a simplicidade na substituição do tubo em PTFE. O modelo original da Creality exigia a remoção de todo o heat breaker para trocas de peças, o que tornava manutenção e trocas muito mais complicadas. Com a nova construção, a ausência do fechamento superior do heat breaker facilita a troca do tubo, permitindo que o usuário mantenha sua impressora em operação sem perdas de tempo.

Outro detalhe importante no design é a modificação nas rastreias do heat breaker. Elas foram revisadas para favorecer uma construção que facilita a fixação com o extrusor padrão, garantindo uma montagem mais segura e simplificada. Este aspecto é vital, pois a estabilidade durante a impressão é um dos fatores que mais influenciam a qualidade final da peça impressa.

Além disso, o bloco aquecedor foi projetado com cobre eletrolítico, respeitando as dimensões do original para garantir a compatibilidade, enquanto adota um design derivado do renomado e3dV6. Essa escolha é crucial para a eficiente difusão da energia térmica em direção ao bico, melhorando ainda mais o desempenho da extrusão.

#### Desafios Técnicos e Considerações

Um dos desafios mais críticos identificados no novo design é a junção entre o heat breaker e o bloco aquecedor. Embora uma junção por interferência seja geralmente preferível para garantir um selamento adequado e prevenir vazamentos, a opção por uma rosca M6 foi escolhida. Essa decisão deve ser avaliada com cuidado, pois, embora ofereça uma instalação mais fácil, pode exigir uma vedação adicional para evitar vazamentos de material durante o funcionamento.

Recomenda-se o uso de um véu de silicone preto HT para aplicações automotivas, que suporta temperaturas de até 350°C. Para situações extremas, um adesivo resistente a altas temperaturas (como os utilizados em lareiras) pode ser considerado. Essas opções garantem que os Hot Ends possam operar em alta eficiência, minimizando o risco de problemas de vazamento e garantindo a segurança durante a impressão.

#### Acessibilidade e Implementação

Um dos grandes diferenciais do projeto é a sua acessibilidade. Com a disponibilização dos arquivos STEP no Thingiverse sob a licença Creative Commons, qualquer entusiasta da impressão 3D pode acessar e modificar os modelos. Isso não apenas promove uma cultura de compartilhamento e inovação, mas também permite que pessoas sem acesso a fabricação avançada possam criar seus Hot Ends personalizados, desde que tenham acesso a um torno e uma fresadora.

As tolerâncias necessárias para a confecção das peças são de cerca de 0,2 mm, o que torna possível a fabricação manual por torneiros ou mesmo por hobbyistas mais experientes. Essa abordagem libera o modelo do fardo de depender das linhas de produção industrial, assegurando que mais usuários possam se beneficiar da melhora sem que um investimento exorbitante seja necessário.

#### Considerações Finais

O modelo "Novos e Melhorados Hot Ends para Creality Sermoon D1" representa um avanço significativo em relação ao Hot End original. Ao abordar problemas comuns na impressão 3D, como a dificuldade em encontrar peças de reposição e a necessidade de melhorar a qualidade de impressão, este projeto não apenas se destaca pela inovação, mas também pela acessibilidade e pela colaboração da comunidade.

O potencial de personalização e a capacidade de adaptar o Hot End a diversos tipos de filamentos ampliam as possibilidades para os usuários do Sermoon D1, permitindo que eles explorem uma variedade maior de materiais e técnicas de impressão. Convidamos todos os interessados a testar, criticar e sugerir melhorias para as versões disponíveis, pois acreditamos que a inovação deve ser sempre um esforço colaborativo e que todos podem contribuir com melhorias.

Ao criar e compartilhar essas soluções, estabelecemos um espírito de comunidade muito mais forte no universo da impressão 3D, onde cada um pode desempenhar um papel ativo na evolução da tecnologia e na superação de desafios comuns. Estamos convencidos de que as melhorias no Hot End não apenas elevarão a qualidade das impressões dos usuários do Creality Sermoon D1, mas também inspirarão outros a contribuírem de maneira semelhante com suas próprias inovações e melhorias.
