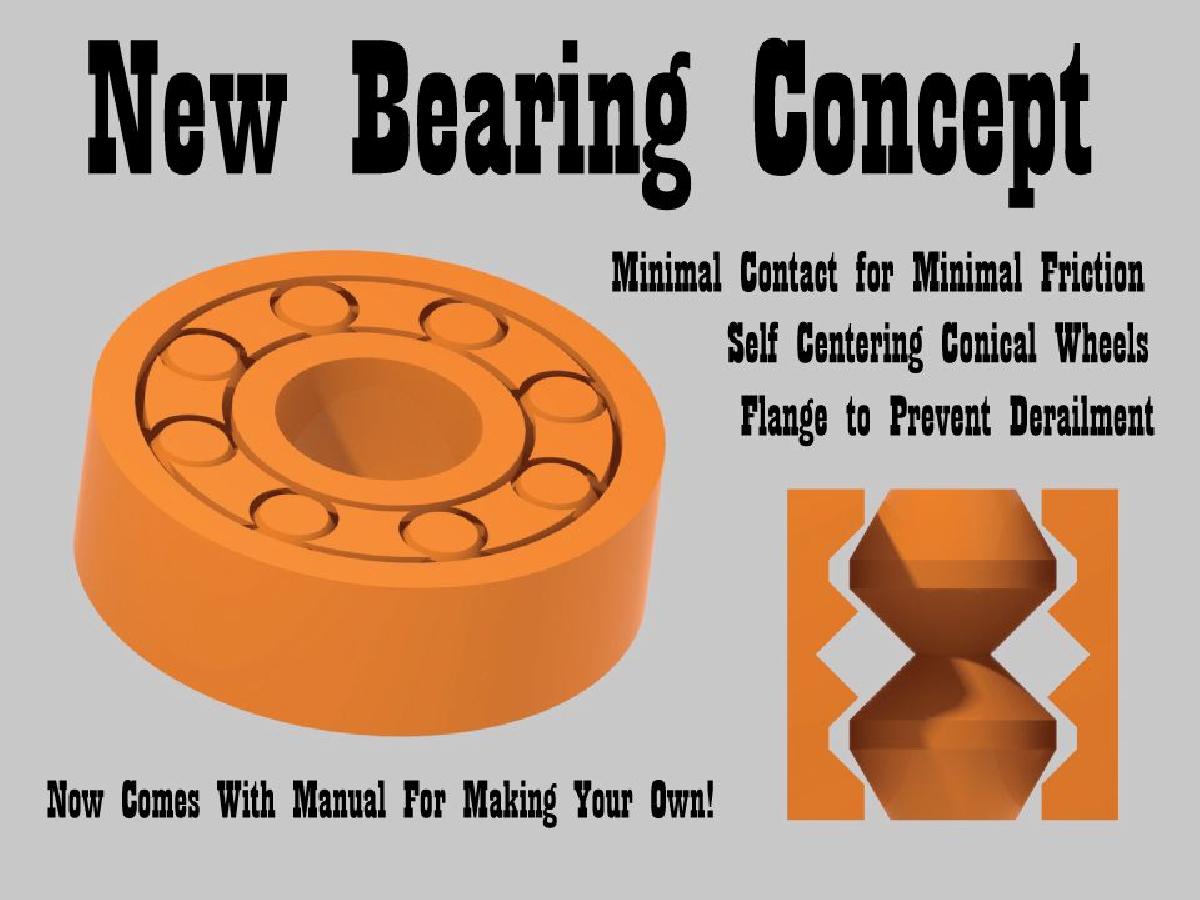

Novo conceito de rolamento 608: rolamentos de geometria cônica

Engenharia

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Novo conceito de rolamento 608: rolamentos de geometria cônica

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Novo conceito de rolamento 608: rolamentos de geometria cônica foi projetado para Impressora 3D. IntroducaoHa um velho ditado: Nao reinvente a roda. No entanto, se nunca tivessemos reinventado a roda, ainda estariamos presos em uma sociedade do Fred Flintstone, com carros do Fred Flintstone yabadabadooing nosso caminho pela cidade, andando rapido, rostos passando e estamos a caminho de casa. Portanto, estou literalmente reinventando a roda. Aqui esta a tecnologia mais recente em rolamentos impressos no lugar.Manualhttps://docs.google.com/presentation/d/e/2PACX-1vRj-cTNuSD7iJOhe7Lco8mZZ6LEXWD4Opozbut6GLvWtiAKEzxXhJadtspTdhPAovv5LYlz58iXvf8g/pub?start=false&loop=false&delayms=60000Versao 2A segunda versao e apenas alguns retoques. A versao basica tem um folga de 0,1 mm, a versao com folga mais apertada tem uma folga de 0,05 mm. Uma variante de 6 rolos tambem foi adicionada para pessoas com impressoras que nao conseguem imprimir uma barra de 0,8 mm.Dicas de ImpressaoLembre-se, se suas impressoes tiverem pe de elefante, entao este pequeno rolamento obviamente nao funcionara apos a impressao devido a partes fundidas ou geometria deformada. Portanto, se voce nunca ajustou esse problema em sua impressora, imprima com uma balsa. Lembre-se de que esta e, na verdade, uma impressao bastante dificil com varias partes pequenas, sera aconselhavel imprimir mais devagar, apenas por precaucao. Dito isso, minha Ender3 Pro lidou com esta impressao com configuracoes de impressao bastante padrao.Outras dicas incluem mudar o alinhamento da costura Z para aleatorio e tambem diminuir a taxa de fluxo.E muito simples liberar este rolamento. Segure o centro e role-o furiosamente contra uma cama ou almofada de sofa ate que se sinta relativamente livre. Isso desgastara todas as imperfeicoes aleatorias e suavizara a forma geral.DesignEntao, o que torna este rolamento tao especial? Como ele e diferente de qualquer uma das outras selecoes aleatorias por ai? Bem, deixe-me te contar. Este rolamento foi projetado com a minimizacao absoluta da area de contato dos elementos rolantes. A maioria dos outros rolamentos, exceto os enormes engrenagens em espinha de peixe, tem 2 linhas de contato no elemento rolante. Normalmente, em um cilindro simples, isso nao afeta o atrito. Mas a maioria dos designs apresenta cilindros moldados de uma maneira que, com a carcaca, as partes nao cairao ao mudar o raio em certas alturas. Esses cilindros moldados rolarao em velocidades ligeiramente diferentes e terao areas com diferentes velocidades em contato umas com as outras, causando muito atrito. Meu design tem apenas 4 pontos de contato, 2 em cada carcaca, e todos esses pontos praticamente nunca terao velocidades diferentes em pontos de contato que causam atrito.Como isso e alcancado vem da forma dos elementos rolantes. Esses elementos rolantes funcionam com a mesma teoria da forma conica das rodas de trem. A forma conica, ao rolar por um trilho, se alinha naturalmente ao centro sem intervencao. Com isso em mente, os elementos rolantes neste rolamento rolam em trilhos que estao na carcaca. Ha tambem uma flange embutida no rolamento para mante-los no lugar. Embora normalmente nao seja usada em operacao, as flanges mantem os rolamentos no lugar, de forma semelhante aos trens. O tamanho da flange ainda e mantido ao minimo para reduzir o atrito no caso de as flanges estarem em uso.Outro elemento que torna este rolamento diferente e o metodo de manter os elementos rolantes nas posicoes corretas. Este design tem uma abordagem muito solta para garantir os rolamentos, no sentido de que eles so serao corrigidos se se moverem demais fora do alcance. Se o rolamento se mover para fora do alcance, apenas uma pequena secao na parte superior e inferior do rolamento entrara em contato para evitar que se mova demais. Caso contrario, ele depende fortemente da geometria se corrigir naturalmente. Isso reduz ainda mais o atrito, pois diminui a quantidade de vezes que o rolamento esta em contato com partes que o corrigem.Chegou ao meu conhecimento que a flange e inutil nas variantes padrao com 0,1 mm de folga entre o elemento rolante e os trilhos. No entanto, a teoria ainda se mantem e e realmente util nas variantes com folga de 0,05 mm.Para todos que dizem que isso e inutil ou nao e melhor do que rolamentos de esferas normaisClaro que nao e, isso e impresso em 3D; desde quando objetos mecanicos impressos em 3D sao melhores do que o padrao. Isso e apenas para pessoas que querem um rolamento imprimivel em 3D que tenha muito baixo atrito e carga. Ninguem quer desperdicar rolamentos 608 premium de ~1,00 USD que (obviamente) tem propriedades superiores de carga, empuxo, velocidade, atrito e confiabilidade quando tudo o que precisavam era de baixo atrito e barato.
