Nivelamento do Eixo Z Alfawise U20

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Nivelamento do Eixo Z Alfawise U20

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

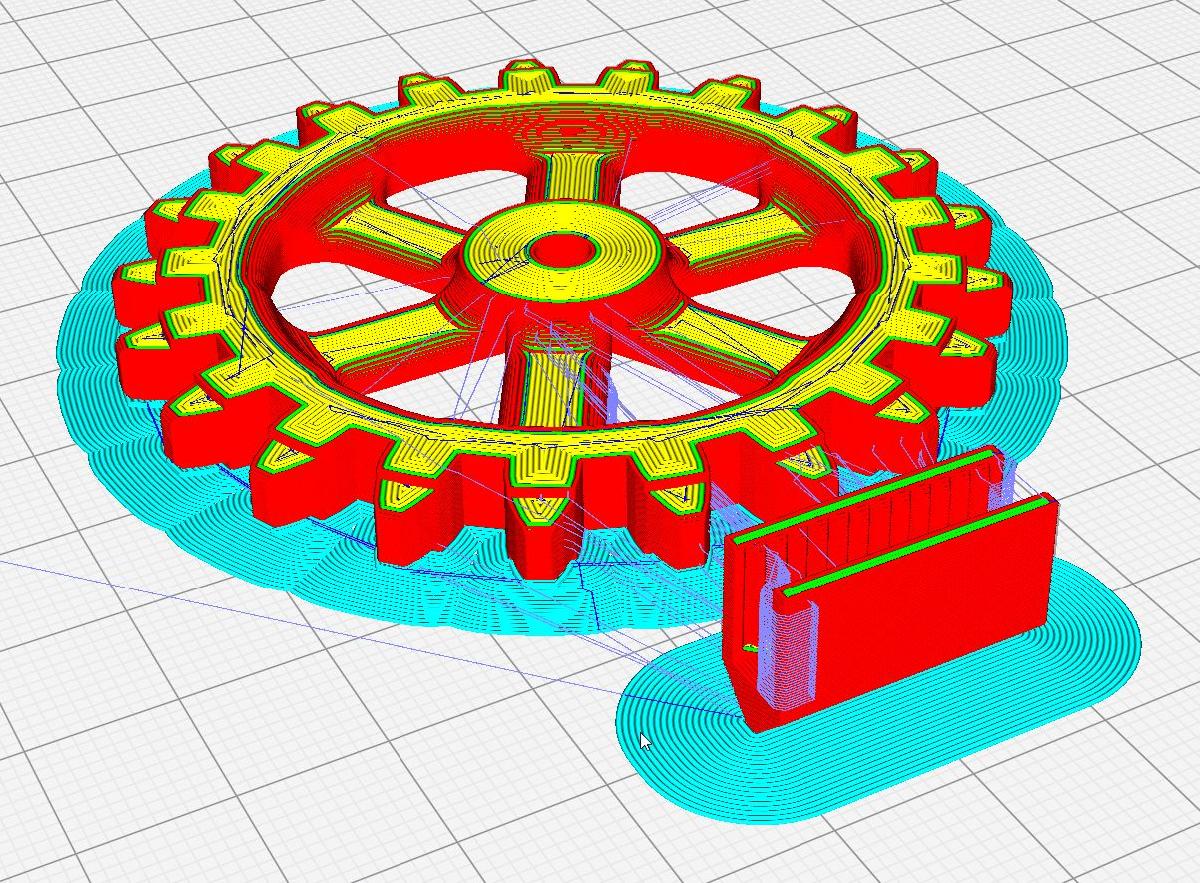

Nivelamento do Eixo Z Alfawise U20 foi projetado para Impressora 3D. Estas duas melhorias para a Alfawise U20 podem ser aplicadas em conjunto ou cada uma delas separadamente. SISTEMA MISTO DE FINAL DE TRILHO Z Para imprimir certos materiais como ASA (um dos mais resistentes), e necessario elevar a temperatura da superficie de impressao para cerca de 100 ou 110°C, isso nao e possivel se fizermos com vidro de borossilicato (ao medir com um termometro infravermelho, ve-se que a temperatura nao e alcancada, ou leva um tempo excessivamente longo para alcanca-la), ou seja, com esses materiais, e preferivel imprimir diretamente sobre a superficie da cama quente de aluminio. Para isso, e necessario que, ao retirar o vidro de borossilicato, o percurso inferior do eixo Z seja freado 4 mm mais acima. AVISO: dado que o eixo Z freia 4mm antes do sistema de fabrica, o ponto mais alto passara a ser 4mm menos, ou seja, Zmax = 396mm, se voce tentar imprimir uma peca de 400mm de altura, os ultimos 4mm serao um fracasso. Para isso, e apenas necessario colocar a peca "AU20_Z_Axis_bottom.stl" na parte do chassi que faz contato com o final de curso. SISTEMA DE NIVELAMENTO SEM MOLAS O sistema de nivelamento por molas tende a produzir deformacao da cama quente e/ou no suporte do trilho Y, na forma de empenamento, uma vez que o usuario nao e capaz de perceber a tensao introduzida em cada mola. Esse efeito se torna mais pronunciado se a temperatura da cama quente aumentar. Para evitar isso, as molas sao removidas e o parafuso de direcao e fixado a cama com uma porca autoblocante. Alem disso, a roda de nivelamento e substituida por duas rodas opostas em cada um dos parafusos (um total de 8 rodas de nivelamento). Voce pode usar qualquer um dos modelos de roda "AU20 Z leveling gear V1.stl" e "AU20 Z leveling gear V2.stl". Pode tambem ser necessario aumentar o furo pelo qual passa o parafuso, no trilho de deslocamento, para que as roscas do parafuso da cama quente se movam livremente (sem obstrucoes) em seu movimento vertical. O sistema de nivelamento e simples: Passo 1: As 4 rodas de nivelamento inferiores sao baixadas, levando-as quase ate seu extremo inferior. Passo 2: As 4 rodas de nivelamento superiores sao levantadas, levando-as quase ate tocar a porca autoblocante na parte superior. Passo 3: No menu de nivelamento da Alfawise U20, e selecionado o nivelamento do 1º vertice da cama. Passo 4: Quando o bico estiver posicionado para o nivelamento do 1º vertice, procede-se a baixar a roda superior, ate que esse vertice da cama fique nivelado. Repetimos a operacao para o 2º, 3º e 4º vertice. A cama agora esta suspensa sobre o trilho Y da Alfawise U20, sem nenhuma tensao sobre os parafusos. Passo 5: Agora voltamos ao menu de nivelamento e selecionamos novamente o 1º vertice da cama. Passo 6: Quando o bico estiver posicionado para o nivelamento do 1º vertice, procede-se a levantar a roda superior, ate que esse vertice da cama fique nivelado, e ajusta-se ambas as rodas para que fiquem fixas. Repetimos a operacao para o 2º, 3º e 4º vertice. A cama agora tem a minima tensao e a minima deformacao possivel.

Baixar

O modelo 3D intitulado "Nivelamento do Eixo Z Alfawise U20" oferece melhorias importantes para impressoras 3D do modelo Alfawise U20, focadas no desempenho de impressão e na estabilidade da cama de impressão. O arquivo apresenta duas modificações que podem ser realizadas em conjunto ou separadamente, com o objetivo de facilitar a impressão de materiais que exigem temperaturas elevadas e garantir um nivelamento mais consistente sem deformações.

### 1. Sistema Misto de Final de Trilho Z

Essa modificação é especialmente útil para a impressão de filamentos como o ASA, que requer temperaturas de superfície de impressão em torno de 100-110 °C. A utilização de vidro borossilicato para a superfície da cama é desaconselhada, pois esse tipo de vidro não alcança a temperatura desejada ou demora muito para isso. Com o novo sistema, a cama de alumínio é utilizada diretamente, o que melhora a adesão e a qualidade da impressão.

**Importante**: Ao implementar essa modificação, o eixo Z é ajustado para parar 4 mm acima do que é o padrão de fábrica, reduzindo o ponto máximo de impressão (Zmax) para 396 mm. Isso significa que impressões que excedam essa altura podem falhar nos últimos 4 mm.

### 2. Sistema de Nivelamento Sem Molas

O sistema convencional de nivelamento com molas pode levar a deformações e tensões indesejadas na cama de impressão, especialmente em temperaturas mais altas. Assim, o design propõe a remoção das molas e a fixação da cama com uma porca autoblocante. Essa abordagem melhora a estabilidade da cama durante todo o processo de impressão.

As rodas de nivelamento também são aprimoradas com a introdução de duas rodas em cada suporte (totalizando 8 rodas), permitindo um ajuste mais robusto e fácil. Os usuários têm a opção de escolher entre dois modelos de rodízios ("AU20 Z leveling gear V1.stl" e "AU20 Z leveling gear V2.stl") para esta modificação.

### Processo de Nivelamento

O procedimento para nivelar a cama usando o novo sistema é simples e envolve os seguintes passos:

1. **Ajuste Inicial**: As rodas inferiores são baixadas ao limite inferior e as superiores elevadas.
2. **Nivelamento dos Vértices**: No menu da impressora, o usuário seleciona cada um dos quatro vértices da cama, ajustando as rodas até que a superfície esteja nivelada.
3. **Reajuste Fino**: Após o primeiro nivelamento, o usuário revisita cada vértice para garantir que todos estejam adequadamente ajustados, resultando em uma cama com mínima tensão e deformação.

### Considerações Finais

Essas modificações são projetadas para maximizar a eficiência da impressora Alfawise U20, permitindo que materiais de alta temperatura sejam impressos com melhor qualidade e evitando problemas comuns associados ao nivelamento tradicional. Portanto, tanto iniciantes quanto usuários experientes podem se beneficiar significativamente dessas melhorias.

Não deixe de imprimir e compartilhar este modelo 3d. Não deixe sua impressora 3D parada. Mas se você não tem uma impressora 3D ainda, escolha a sua agora.
