Nema 17 Stepper 5:1 Redutor Planetário

Outro

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Nema 17 Stepper 5:1 Redutor Planetário

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

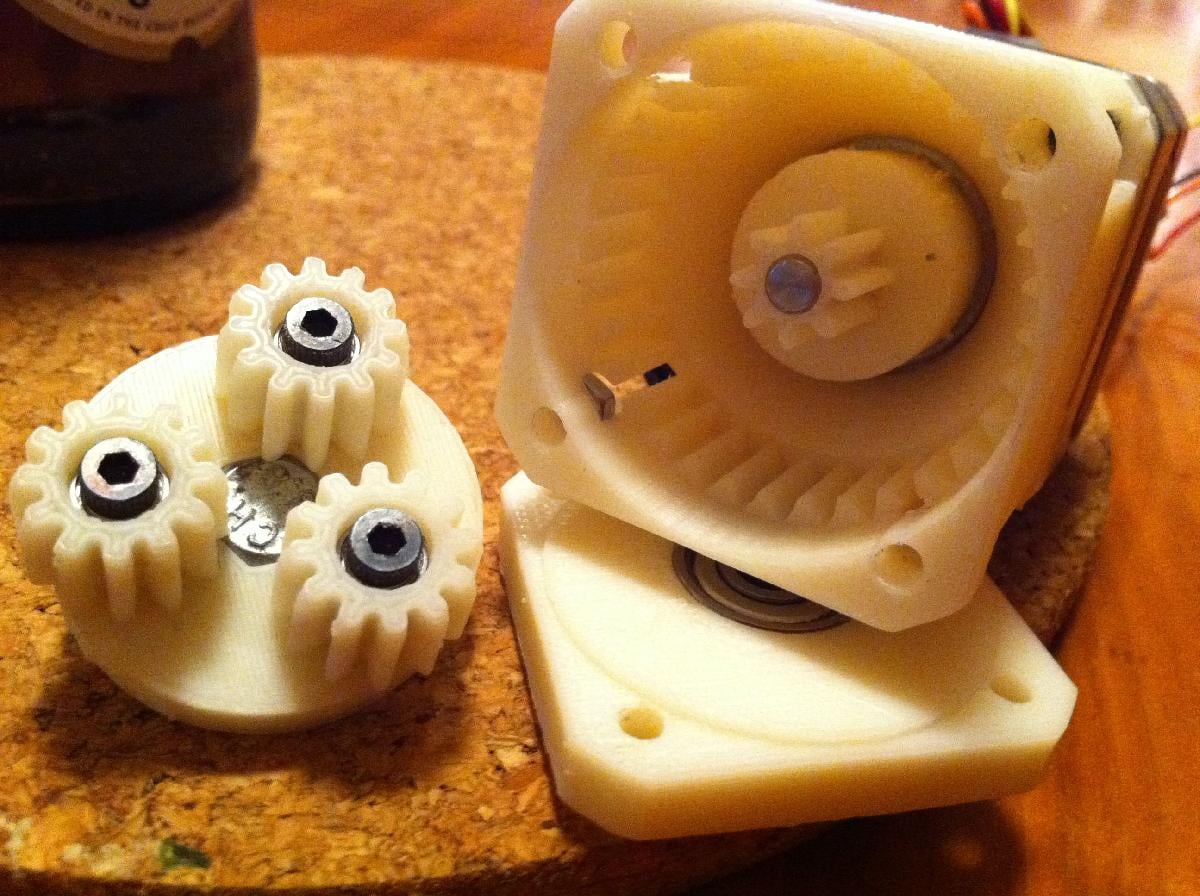

Nema 17 Stepper 5:1 Redutor Planetário foi projetado para Impressora 3D. Isso ainda e um pouco de trabalho em andamento, mas acho que e mais viavel agora.aviso! Ha saliencias aqui!Ainda nao vi que tipo de torque isso pode suportar, mas parece que vai aguentar bastante. Eu sou capaz de para-lo se eu pegar dois dos parafusos saindo do transportador do planeta. Espero medir o torque em breve.Isso deve ser usado com outro rolamento em algum lugar do eixo de saida. Nao consigo imaginar que ele lidaria com qualquer carga com apenas um rolamento la. Uma cobertura diferente poderia ser facilmente feita com um ponto para outro rolamento.O design atual adiciona 38,5 mm de comprimento ao seu stepper, poderia ser menos, mas o makerbot fornecido stepper que eu tenho tem eixo longo, entao tive que torna-lo mais longo para impedir que interferisse no parafuso para a saida. Provavelmente poderia ser 5 mm ou mais curto facilmente com um eixo de passo mais curto.Registrode alteracoes 11/05/2011 Upload inicial12/05/2011 Mudou para 2x rolamentos 683ZZ para planetas, planetas encurtados um pouco, aumento da folga e folga, lista adicionada de algumas proporcoes possiveis13/05/2011 Adicionado adendo / ajuste de dedendum a biblioteca de engrenagens para engrenagens internas.Removida a maioria das constantes na parte superior e mudada para argumentos com padroesAdicionada capacidade de varios estagios, agora voce pode empilhar varios estagios em um caso20/05/2011 Adicionada uma maneira de obter um parafuso para aparafusar ao passo e porcas para que voce possa aparafusa-lo a algo (nao achei que seria muito facil encontrar parafusos para passar por tudo no passo) Adicionado um alivio em a parte inferior da tampa para limpar os parafusos no suporte. 25/05/2011 Upload de STLs separados e biblioteca involute_gears modificada

Baixar

O arquivo Nema 17 Stepper 5:1 Redutor Planetário é um modelo 3D de trabalho em andamento voltado para a impressão 3D, que foi projetado para ser usado em conjunto com um motor stepper, comumente usado na automação e controle de movimento. O redutor planetário é uma engrenagem que efetivamente aumenta o torque de entrada do motor e também reduz sua velocidade de saída, neste caso em uma proporção de 5:1.

Uma característica deste modelo é que ele adiciona 38,5 mm de comprimento ao motor stepper. O autor do projeto indica que isso poderia ser menor, mas devido à especificidade do motor stepper que ele usou para o projeto, era necessário torná-lo mais longo. Ele também observa que se o motor tivesse um eixo mais curto, o modelo poderia ser mais curto por cerca de 5 mm.

O autor avisa que existem saliências no projeto, sugerindo que algumas peças podem sobressair do conjunto principal. Ele também ressalta que este modelo deve ser usado com outro rolamento no eixo de saída para evitar sobrecarga em um único rolamento.

A descrição contém um registro detalhado das alterações feitas desde o seu upload inicial, incluindo a adição de características, como a capacidade de vários estágios, ajustes na biblioteca de engrenagens, e modificações para facilitar a fixação do redutor ao motor.

Apesar de estar em processo de desenvolvimento, o autor do projeto parece confiante de que o modelo 3D terá a capacidade de suportar uma quantidade significativa de torque, embora ele ainda planeje fazer medições mais precisas.

Não deixe de imprimir e compartilhar este modelo 3d. Não deixe sua impressora 3D parada. Mas se você não tem uma impressora 3D ainda, escolha a sua agora.
