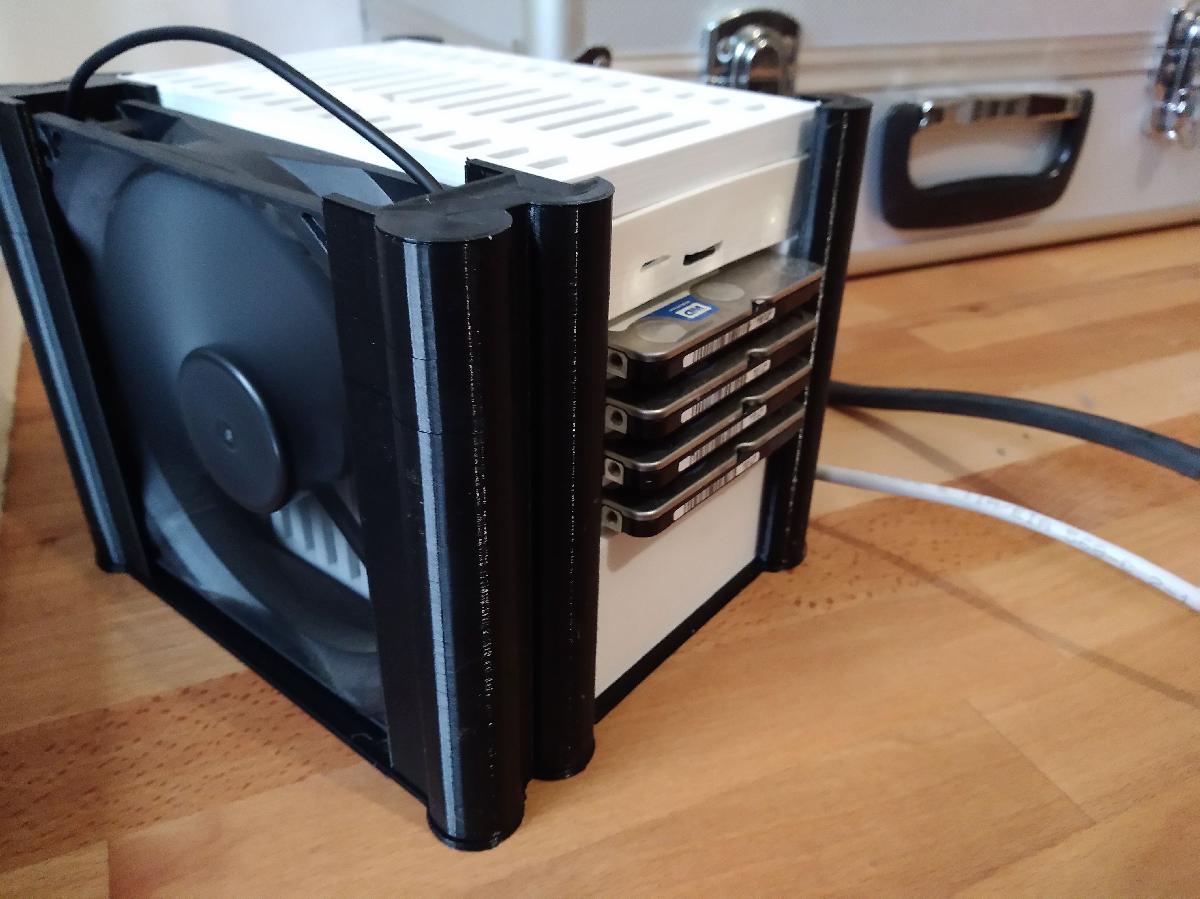

Sobre o objeto 3D NAS Raspberry empilhavel de 1 a 4 HDD com fonte v3

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

NAS Raspberry empilhavel de 1 a 4 HDD com fonte v3 foi projetado para Impressora 3D. Designer : OpenSCADSlicer : Curaimpressoras : Creality 3D CR-10Material : PLA 3D Fila Optimus 1.75 Branco (filament-abs.fr)NAS Raspberry Compacto Empilhavel com Fonte de Alimentacao e entre 1 e 4 HDD hotplugIMPORTANTESe voce usar discos giratorios (nao SSD), eles aquecerao muito (ate 80°C). Eu adicionei um ventilador de resfriamento de 120x120 5V na lateral para manter a temperatura abaixo de 30°C.20190125-EDIT: Eu tambem projetei uma caixa para incluir o ventilador de 120x120x25 5VEsta e a segunda versao. A v1 era dificil de montar (tipicamente os conectores bullet para o trilho de energia).Era muito alta e nao tao compacta.Eu compactei os niveis de HDD e RPiEu mudei a montagem empilhada para usar parafusos M2x3mmEu removi os conectores bullet com um compromisso soldando.ObjetivoUm pequeno NAS usando um Raspberry, com 4 HDD e uma fonte de alimentacao, para economizar energia e espaco. Nao precisa ser extremamente rapido para minhas necessidades domesticas (backups, repositorio de fotos/filmes/musicas, ...)Resultado : 16 Watt em vez de 70 Watt!Restricoes de designAtualmente, uso um pequeno PC padrao com 2x1TB HDD em RAID como armazenamento para backups com RSync. Isso e um exagero. Quero atualizar o uso com OpenMediaVault (http://www.openmediavault.org/) para armazenarmeus backups (RSync e/ou Rsnapshot,meus filmes (para XBMC/Kodi), minha musica (para XBMC/Kodi),os backups do timemachine de um MacBook Air.Quero otimizar a relacao energia+espaco vs uso com :Fonte de Alimentacao de tamanho dedicadoRaspberry Pi 2 (nao precisa de Wifi, compartilhamento de cabo Ethernet pelo barramento USB esta bom)4x 1TB HDD (SSD seria melhor, mas muito caro para este projeto e nao justificado)Nao quero alimentar o HDD a partir das portas USB do RPi, escolhi um adaptador de cabo USB duplo para SATA para obter energia diretamente da fonte de alimentacao para o HDDNao quero alimentar o RPi a partir de sua porta de alimentacao USB lateral (localizacao ruim, energia supostamente limpa, ... Vou alimentar o RPi a partir dos pinos GPIONao vou usar nenhum tipo de UPS (em caso de falha de energia, nenhum cliente se conectara) e seria dificil projetar tal UPS para o RPi e 4 discos giratorios. Vou trabalhar na camada de software para torna-lo robusto contra desligamentos inesperados.Quero ser capaz de conectar/desconectar HDDs facilmente, sem uma bandejaQuero ser capaz de montar/desmontar a pilha para escalar para cima/para baixo usando poucos parafusos e com conectores de trilho de energia de backplaneQuero ser capaz de inserir/remover o cartao SD do RPi sem desmontar nadaA baia do HDD precisa ser capaz de receber apenas HDDs de perfil baixo 2.5 (L=100mm, W=700mm H=9.5)Eu ainda odeio remover e limpar material de suporte das minhas impressoes... O design deve ser sem suporte! ;)Lista de Materiais :Cabo de alimentacaomicro interruptor de energia 250V/3A : https://www.banggood.com/20pcs-250V-3A-Mini-Boat-Rocker-Switch-2-Pin-Plastic-Button-ONOff-SPST-p-1044250.htmlFonte de Alimentacao Generica AC 110-220V Para DC 5V 6A 30W : https://www.banggood.com/AC-85-265V-to-DC-5V-6A-30W-Switch-Power-Supply-for-Car-LED-Strip-Lights-p-967013.htmlRaspberry Pi 2Raspberry Pi 2/3 Dissipador de Calor de Cobre https://www.banggood.com/Raspberry-Pi-23-Copper-Heat-Sink-Heatsink-With-3M-Special-Thermal-Cooling-Paste-p-1045808.htmlCartao SD4x 1TB HDD : https://www.ldlc.com/fiche/PB00235600.html4x Adaptador de cabo USB duplo para SATA : https://www.banggood.com/Double-USB-2_0-Adapter-Cable-715pin-Male-to-Male-for-Laptop-2_5HDD-Hard-Disk-Drive-p-1026866.htmlParafusos M3 6mm (os parafusos usados em computadores para fixar todas as partes juntas)linhas dupont com conectores (M/F) para o trilho de energiaImpressaoAntes de imprimirVoce pode precisar :verificar e ajustar o tamanho e a localizacao dos furos para os parafusos da fonte de alimentacaoverificar e ajustar o tamanho e a localizacao dos furos para os parafusos e paredes para os adaptadores SATA-USB dependendo dos seusMesmo que voce compre as mesmas referencias do mesmo fornecedor, o item pode mudar, as vezes. ;)Nivel HDD (entre 1 e 4 vezes):Imprimido na CR-10, com PLA 3D Fila em 2 horas e 33 minutos (aprox. 38g de PLA)Bico 0.4mmprimeira camada 0.375 mm @ 195°C/75°C, outras camadas: 0.2 mm @ 190°C/70°C3 camadas superiores, 3 camadas inferiores, 3 perimetrosPreenchimento : 20% trianguloExpansao horizontal : -0.2mmSkirt sugerido, Brim recomendado, sem suporteNivel RPiImprimido na CR-10, com PLA em 2 horas e 6 minutos (aprox. 41g de PLA)Bico 0.4mmprimeira camada 0.375 mm @ 195°C/75°C, outras camadas: 0.2 mm @ 190°C/70°C3 camadas superiores, 3 camadas inferiores, 3 perimetrosPreenchimento : 20% trianguloExpansao horizontal : -0.2mmSkirt sugerido, Brim recomendado, sem suportePossiveis melhorias:Adicionar LED de status (Energia)Adicionar LED de status (Sistema iniciando/iniciado/parando/parado piscando/carregando pulsacao/piscando/desligado)Adicionar LED de status (processo OMV parado/iniciando/iniciado sem processo=desligado, processo mas sem http=piscando, processo e http=ligado)Adicionar um fusivel de alta tensaoAdicionar um botao de pressao GPIO para reinicializacao/desligamento suave (pressao curta/longa)Redesenhar o nivel HDD com uma bandeja
